حبيت احد يشرح لي ماهو power supply

[aiad nz]

السلام عليكم


إخواني حبيت احد يشرح لي ماهو


1- power supply: و طريقة عمله

2- ultra sonic control (aw) : و طريقة عمله

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة aiad nz

السلام عليكم


إخواني حبيت احد يشرح لي ماهو


1- power supply: و طريقة عمله

2- ultra sonic control (aw) : و طريقة عمله

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الكريم
اولا:الموجات فوق صوتية
الموجات الصوتية أو فوق صوتي (Ultrasonic or Ultrasound) مصطلح يطلق على الترددات الصوتية التي تفوق 20 كيلوهرتز. القيمة 20 كيلوهرتز هي قيمة تقريبية وتختلف من أذن بشرية لأخرى.
تستطيع الأذن البشرية سماع الاصوات التي تتراوح تردداتها بين 20 هرتز و 20 كيلوهرتز بوضوح بينما تتوهن جميع الاصوات التي تقل عن 20 هرتز أو تزيد عن 20 كيلوهرتز (20.000 هرتز).
وتستخدم بعض الحيوانات الموجات فوق الصوتية لتحديد فرائسها ومكانها فمثلا
الخفاش يقوم بتوليد موجات فوق صوتية تصل إلى 100 كيلوهرتز ثم الاستماع إليها لتكوين صورة للاجسام المحيطة به.
وهناك تطبيقات عديدة لاستخدام الموجات فوق الصوتية
ومنها على سبيل المثال وليس الحصر التحكم بالاجهزة عن بعد وكذلك فى الانذاز
والحراسة وكذلك فى التطبيقات الطبية والصناعية
هذه مقدمة لابد منها لفهم طبيعة هذه الموجات وبخصوص التحكم عن طريقها بالاجهزة
فيصنع منها دائرتين الاولى لتوليد الموجات فوق الصوتية وارسالها
والثانية هى لاستقبال هذه الموجات ولانجاح التوليد واستقبال هذه الموجات

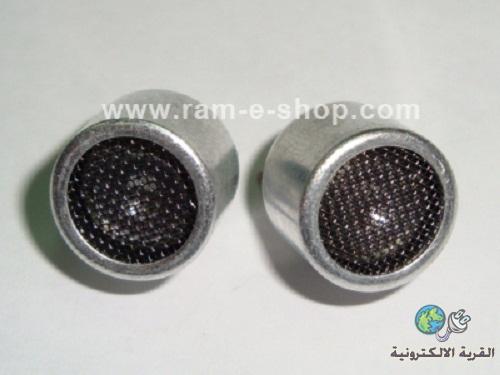

يجب استخدام سنسور معين بالصورة المبينه ادناه

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة aiad nz

السلام عليكم


إخواني حبيت احد يشرح لي ماهو


1- power supply: و طريقة عمله

2- ultra sonic control (aw) : و طريقة عمله

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الكريم

البور صبــــلاى

هومزود للطاقة الذي يقوم بتزويد الطاقة الكهربائية اللازمة إلى الاجهزة المختلفة
.
وهى تتكون من دائرة تتكون غالبا من محمول رافع او خافض وهو غالبا ما يكون خافض وتتعامل مع التيار المتغير
بالاضافة الى دائرة توحيد عبارة عن دايود توحيد ومكثف تنعيم وهذا القسم يقوم بتوحيد التيار المتردد الى تيار مستمر
الخلاصة هى ان البور صبلاى يقوم بتحويل الطاقة الكهربائية الداخلة إليه إلى شكل جديد من الطاقة او فولت جديد
وهناك انواع مختلفة من البور صبلاى منها ما يسمى Switched-mode power supply
والبور صبلاى العادى البسيط والذى يكون خرجه غير مثبت
والمشكلة في البور العادي انه لا يوجد به اداة تحكم دقيقة لتثبيت الجهد الناتج،، وحتى مع استخدام المنظمات فانها لا تكون ذات فاعلية عندما يهبط جهد الشبكة الى معدلات قليلة

وفي البورسبلاي الجديد وهو نظام التقطيع نأخذ ال 220 فولت المتردد (جهد الشبكة) مباشرة ونوحده بقنطرة توحيد فنحصل على 315 فولت دي سي على المكثف التنعيم الكبير (فلتر تنعيم التموجات)
هذه ال 315 فولت يتم تغذيها الى الملف الابتدائي لمحول خاص من مادة الفيرايت لانه سيتعامل مع ترددات اعلى من تلك التي يتعامل معها المحول العادي،، العادي 50 او 60 هيرتز،، الفيرايت يصل الى 20 كيلو هرتز
يتم تغذية ال315 فولت الى الملف الابتدائي للمحول ويسمى هذا المحول محول الشوبر وذلك من خلال ترانزيستور حيث يتصل احد طرفي هذا الملف بال 315 فولت دي سي ويتصل طرفه الآخر بمجمع الترانزيستور.
وباعث الترانزيستور يتصل بالارضي
الان نسلط اشارة مربعة على قاعدة الترانزيستور باستخدام متكاملة خاصة بهذا الغرض وهذه موجوده فى بور صبلاى الكمبيوتر هذه الاشارة المربعة تعمل على تشغيل وطفي الترانزيستور وهكذا قمنا بعملية التقطيع
وعلى طرفى االمحول يكون خرج البور ويأخذ جزء من هذا الخرج على المتكاملة
يعنى فيد باك تفيد فى تصحيح الفولت وكلما كبر او قل جهد الخرج تغير المتكاملة من
عرض النبضة فترجعها الى القيمة الصحيحة بسرعة كبيرة جدا
هذا تبسيط لملخص عمل البور صبلاى Switched-mode power supply

[aiad nz]

يعطيك العافية اخوي بس ممكن استفسار ثاني


انا عند بحث عن. Hc-sr04 ultrasonic sensor

الريبورت عن البوابة الإلكترونية ممكن تشرح ماهو Hc-sr04 ultrasonic sensor و شكراً

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة aiad nz

يعطيك العافية اخوي بس ممكن استفسار ثاني


انا عند بحث عن. Hc-sr04 ultrasonic sensor

الريبورت عن البوابة الإلكترونية ممكن تشرح ماهو Hc-sr04 ultrasonic sensor و شكراً

السلام عليكم ورحمة الله وبركاته
-----------------------------------
اخى الكريم

الذى تريد معلومات عنه Hc-sr04 ultrasonic sensor هو عبارة عن دائرة الكترونية بها
حساس مرسل ومستقبل للموجات فوق الصوتية وهو يعمل على تردد
حتى 40كيلو هرتز وهذه الدائرة لها (4 اطراف ) 2 للتغذية وواحد للارسال والاخر
للتردد الصوتى المرتد من الارسال
وبحساب زمن الارسال وحتى ارتداد الصوت مع حساب سرعة الصوت فى الهواء
يمكن حساب المسافة
وهذه الدائرة تستخدم فى عمل الريبوتات بحيث لا تصتدم بالحوائط
وعمل مقياس المسافة الرقمى وغيرها من الاستخدامات
هذا مقطع مبسط عن هذا الحساس
