مين يصمم لي دائره على الـ circut maker 2000 محتاجه مساعدتكم بليز

[ساره الجميلة]

مساء الخير على الجميع

أنا صار لي يومين مو قادره أسوي دائرة على السيركت ميكر

لازم أسلمها يوم الأربعاء القادم تكفــون محتاجه مساعدتكم الدائرة بسيطه

بس مشكلتي انا موب عارفه للبرنامج

الدائرة عباره عن

مصدر جهــد AC 12 فولت

و عنصر الثايرستور

مقاومه 200 أوم

توصيل أول شي مصدر الجهد و بعدين الثايرستور و بعدين المقاومة 200 أوم

بس لازم فوق الثايرستور توصيل مقاومة متغيره الى هي Firing circuit


http://www.tvtc.gov.sa/Arabic/Traini...قوى%20عملي.PDF

هذا رابط المذكره شوفو التجربه أول وحده أبيها على السيركت ميكر

تكفوووون ساعدوني

[نعيم البديري]

هل تقصدين رسم الدائرة في برنامج المحاكاة (سيركت ميكر ) ولم افهم مطلوبة منك للتسليم ماهي مرسومة لديك في الملف المرفق : وكيف يتم تسليم الرسم باي صيغة ؟
انا صراحة لا املك البرنامج المذكور لكن عندي برنامج اخر هو (سيركت وزرد ) اذا اردت ان ارسمها لك مع ملف المحاكاة لابأس .اما اذا كان المطلوب بالبرنامج المذكور فاعتذر ليس موجود عندي .

[ساره الجميلة]

أبي أطبع الرسمه الى في المذكرة في أي برنامج

أهم شي نفس الدائرة الى ف مذكره

[ساره الجميلة]

مين يساعدني

[نعيم البديري]

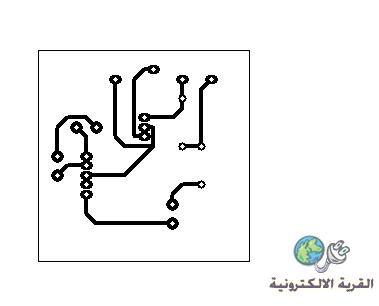

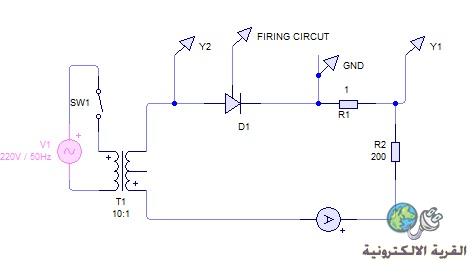

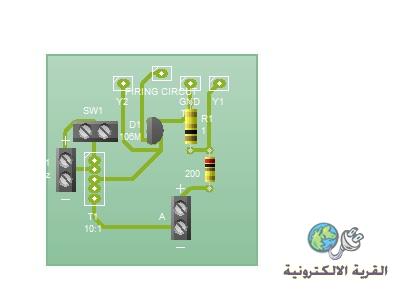

تفضلي اختي هذا رسم الدائرة مع المواد ومخطط البورد

[ساره الجميلة]

يعطيك العافيه أخوي بس ياليت كانت بدون الكلام الى بالزاوية

الحين ما أقدر أطبعها أبي بس رسمها بدون أسم منتدى

[bachir13]

السلام عليكم
اختي الكريمة يمكنك فتح الرسمة على اي برنامج رسم والقيام بمحو الرسمة او فتح الصورة على برنامج Paint الموجود داخل الويندوز والتعديل على الصورة بكل سهولة

[ساره الجميلة]

http://upload.qariya.info/images/qar...1505aff355.jpg

بسس صعبه أعدل على هاذي ياليت أخوي لو تقدر تسويها لي بليز
