اقتباس:
المشاركة الأصلية كتبت بواسطة عريبى محمود
السلام عليكم ورحمة الله وبركاته
---------------------------------
اخى الكريم
مولد النبضات FUNCTION GENERATOR
هو جهاز يولد لك الاشارة - الموجة - بالتردد الذي تطلبه - دقيقا ومستقرا ضمن مجال واسع من الترددات - من آحاد الهرتز وحتى عدة MHzوبالجهد الذي تطلبه - دقيقا ومستقرا وبشكل الموجة الذي تطلبه - عادة جيبي SineWave ومربع ومثلثي
بالاضافة الى توليد نبضات مربعة - مستطيلة -بعرض زمني دقيق ومستقر - دورية متكررة أو غير دورية وبالجهد - المطال او السعة Amplitude المطلوب فيمكنك من خلاله معرفة التجاوب - الكسب- تبعا لتردد الاشارة - وهذا عادة في المكبرات السمعية أو التردددات المتوسطة او فوق المسموعة وكذلك يمكن توليد الاهتزاز المطلوب للتجارب الفيزيائية والكهربائية والالكترونية

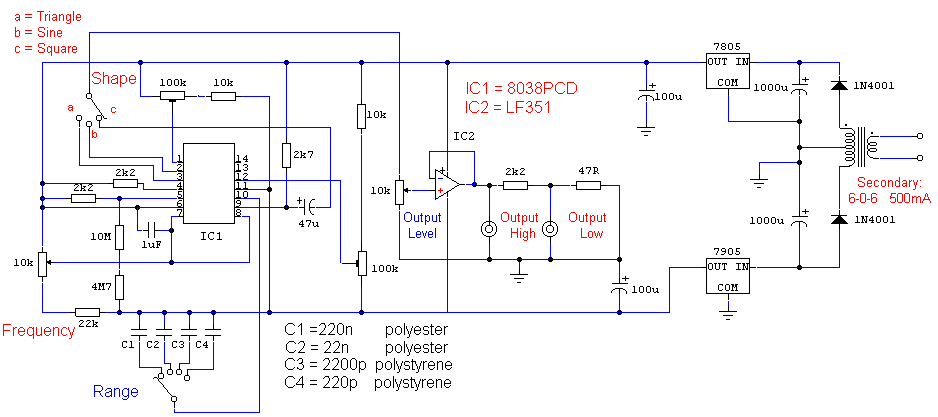

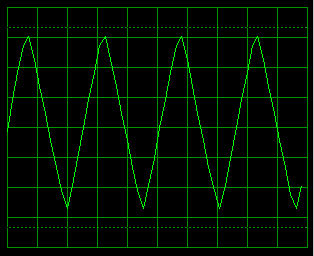

وتتكون الدارة FUNCTION GENERATOR غالبا من المتكاملة 8038 . يمكِن لهذِه الدارة توليد أشكال موجات جيبيّة , مثلثيّة , و مربَّعة بتردُّدات من 20Hz إلى 200KHz ضِمنَ أربع مراحِل يمكِن التبديل بينها . كما يمكِن التحكُّم بمطال الخرج عن طريق التحكُّم بمستوى الجهد في الخرج . يمكِن للهواة الاستفادة من هذِه الدارة في مختبراتِهِم المصغَّرة . تولِّد الدارة IC1 كافّة أشكال الموجات. كما تحوي مهتزّ موجة مربَّعة يمكِن التحكُّم بتردُها من أجل استقرار الاهتزاز . باشتقاق الموجة المربَّعة يتمّ توليد الموجة المثلَّثيّة و التي بدورها يمكِن معالجتها من أجل الحصول على الموجة الجيبيّة . كلّ هذا يتمّ داخليّاً و بدون الحاجة إلى استخدام عناصِر الخارجيّة .
 |
بارك الله فيك أخي و عيدك سعيد في هذا اليوم العيد الاضحى هل هذا الجهاز هو
مولد النبضات FUNCTION GENERATOR
لو تكرمت علي او لو تكرم علي المهندسين اسم هذا الجهاز و كيفية استخدامه باختصار شديد
أبي شرح بسيط و مفهوم عن جهاز Function genrator و جهاز DC POWER supply
