دائرة الكترونية للنقاش (86 )

[نعيم البديري]

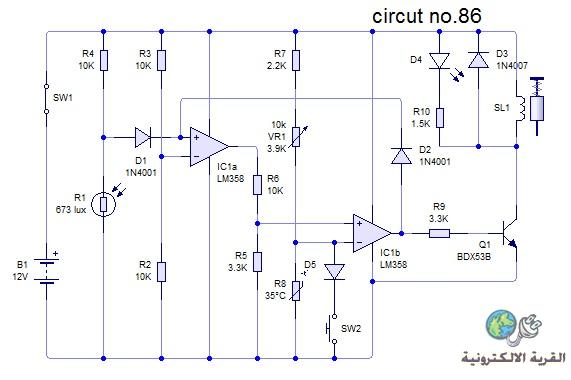

السلام عليكم ورحمة الله : هذه الدائرة من تصميمي اعرضها هنا في سلسلتنا للنقاش والتحليل ارجو ان تستمتعوا بتحليلها لغاية معرفة وظيفتها والتعرف على فكرة عملها مع امنياتي لكم جميعا بالتوفيق .

[mourad3d]

وعليكم السلام بارك الله فيك بشمهندس نعيم البديري وتسلم ايدك على ابداعتك
انا هقول جزء من الدائرة واسيب الفرصه لغيرى للمشاركة
الدائرة عبارة تشغيل جهاز عند درجة حرارة معينه فى النهار

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة mourad3d

وعليكم السلام بارك الله فيك بشمهندس نعيم البديري وتسلم ايدك على ابداعتك
انا هقول جزء من الدائرة واسيب الفرصه لغيرى للمشاركة
الدائرة عبارة تشغيل جهاز عند درجة حرارة معينه فى النهار

لازال الكلام مبكرا عن وظيفة الدائرة لنفهم اولا كيف تتصرف هذه العناصر ومافيها من حساسات لتشغيل صمام السولينويد

[dmostafa]

المقاومتان R2&R3 متاويتان فى القيمة ليجعلا جهد المدخل السالب للمقارن A1 متعادل ووبذلك يصبح عمل المقارن معتمدا على الدخل الموجب له ويتحكم فى هذا الدخل الموجب الضوء الساقط على المقاومة الضوئية
فعند عدم وجود ضوء تصبح قيمة R1 اعلى ما يمكن فيكون دخل المقارن موجب وذلك عن طريق وصول الجهد الموجب عبر الدايود D1 وعند سقوط ضوء عليها تصبح قيمتها اصغر ما يمكن فيتحول جهد الدخل الموجب للمقارن للزيرو فيتبدل خرجه
وجارى تحليل باقى العناصر

[mourad3d]

فضولى مخلينى عاووووز اشارك فى تحليل الدائرة
الدائرة عبارة عن مقارنين جهد باستخدام المتكاملة lm358
المقارن الاول يقوم بقارنه جهدين جهد المقارنه الاساسى باستخدام مقسم الجهد المقاومتين r3- r2 الى جهد المقاومة الضوئيه عند اسقاط الضوء عليها تقل المقاومه ويزداد الجهد على المقارن ومن ثم خرج المقارن يكون عالى وينتقل الخرج على مقاومتين مقسم جهد ويتم مقارنه مع مقسم جهد يحتوى على مقاومة حراريه حينما يصل الى درجة الحرارة المطلوب يعطى جهد معين يتم مقارنه بالمقارن الثانى مع خرج مقارن الجهد الاول

يأتى الخرج على المقارن التانى عالى وناخد منه فد بالك على المقارن الاول لثبوت حالة المقارن التانى واستخدام الدايود D1 - D2 لضمان عدم سير التيارات فى اتجاه مخالفه وتغير جهد المقارنات وتغير قيم مقسم الجهد

ومن ثم يخرج على قاعدة الترانزستور ويعمل كمفتاح وتشغيل الليد و صمام السولينويد
البرس و D5 لعمل رسريت للدائرة واعادة تشغيل من جديد

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة dmostafa

المقاومتان R2&R3 متاويتان فى القيمة ليجعلا جهد المدخل السالب للمقارن A1 متعادل ووبذلك يصبح عمل المقارن معتمدا على الدخل الموجب له ويتحكم فى هذا الدخل الموجب الضوء الساقط على المقاومة الضوئية
فعند عدم وجود ضوء تصبح قيمة R1 اعلى ما يمكن فيكون دخل المقارن موجب وذلك عن طريق وصول الجهد الموجب عبر الدايود D1 وعند سقوط ضوء عليها تصبح قيمتها اصغر ما يمكن فيتحول جهد الدخل الموجب للمقارن للزيرو فيتبدل خرجه
وجارى تحليل باقى العناصر

المشاركة الأصلية كتبت بواسطة mourad3d

فضولى مخلينى عاووووز اشارك فى تحليل الدائرة
الدائرة عبارة عن مقارنين جهد باستخدام المتكاملة lm358
المقارن الاول يقوم بقارنه جهدين جهد المقارنه الاساسى باستخدام مقسم الجهد المقاومتين r3- r2 الى جهد المقاومة الضوئيه عند اسقاط الضوء عليها تقل المقاومه ويزداد الجهد على المقارن ومن ثم خرج المقارن يكون عالى وينتقل الخرج على مقاومتين مقسم جهد ويتم مقارنه مع مقسم جهد يحتوى على مقاومة حراريه حينما يصل الى درجة الحرارة المطلوب يعطى جهد معين يتم مقارنه بالمقارن الثانى مع خرج مقارن الجهد الاول

يأتى الخرج على المقارن التانى عالى وناخد منه فد بالك على المقارن الاول لثبوت حالة المقارن التانى واستخدام الدايود D1 - D2 لضمان عدم سير التيارات فى اتجاه مخالفه وتغير جهد المقارنات وتغير قيم مقسم الجهد

ومن ثم يخرج على قاعدة الترانزستور ويعمل كمفتاح وتشغيل الليد و صمام السولينويد
البرس و D5 لعمل رسريت للدائرة واعادة تشغيل من جديد

الاخ مصطفى تحليل صحيح 100% للجزء الاول من عمل الدائرة لكن اخفق الاخ مراد وعكس الحالة هو قالها صحيح عند سقوط الضوء تقل قيمة المقاومة الضوئية لكن اين مكانها ؟ لاحظ الدائرة انها في الجزء السفلي من مقسم الجهد لهذا نقصان قيمتها يقلل من الدخل الموجب للمقارن فيكون الخرج زيرو على قول الاخ مصطفى ,والعكس بالعكس عند حجب الضوء او قلة الضوء او اختفاء الضوء لن احدد يكون خرج المقارن عالي .. القسم الثاني من الدائرة ارى الاخ مراد قفز من فوق المقاومة الحرارية (الثرمورزستور ) ولم يراها او يتكلم عنها فذهب مباشرة للخرج ..
طبعا الاخ مراد اتعبته دائرة الاخ ريكوز (85) فهو بحاجة الى بعض الوقت ليستعد من جديد .. تحياتي حبايبي الغاليين لاتستعجلوا وانصحكم بالتركيز على التحليل والربط بين المراحل من حيث العمل .

[seakrokram]

السلام عليكم ورحمه الله وبركاته
الاخوة الاحباء الاستاذ نعيم واستاذي الغالي محسن وجميع المشاركين
اولا مكونات الدائرة
1- حساس ضوئي
2-حساس حراري
3-المقارنان LM358
4- صمام سلينويد (على ما يبدو لفتح وغلق مجرى معين ) عند توافق ضروف عمل الدائرة
5- الترانسستر BDX53B لتشغيل صمام السلينويد
6- السويج SW1 لتشغيل الدائرة
7- مجموعه المقاومات التي تقوم بتحييز ادخالات المقارنين
8- SW2 على ما اضن لفحص صلاحيه الدائرة وصمام السلينويد قسريا
مجموعه المقاومات (R2 و R3 )لتوفير 6فولت على الادخال الغير العاكس للمقارن الاول
9- (R5 و R6 ) في خرج المكبر الاول وعندما يكون خرج هذا المكبر على وضع (1) منطقي يوفر فولتيه المناسبه للادخال للمكبر الثاني
10- المقاومه (R7 و VR1 المقاومه المتغيرة مع المتحسس الحراري يعطي الجهد للادخال الغير العاكس للمكبر الثاني
11- D2 لمسك حاله الدائرة عند العمل تحت ضروف التشغيل عن طريق المتحسسات (قفل )
هذا كمشاركه اوليه بانتضار بقيه الاخوة

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
الاخوة الاحباء الاستاذ نعيم واستاذي الغالي محسن وجميع المشاركين
اولا مكونات الدائرة
1- حساس ضوئي
2-حساس حراري
3-المقارنان LM358
4- صمام سلينويد (على ما يبدو لفتح وغلق مجرى معين ) عند توافق ضروف عمل الدائرة
5- الترانسستر BDX53B لتشغيل صمام السلينويد
6- السويج SW1 لتشغيل الدائرة
7- مجموعه المقاومات التي تقوم بتحييز ادخالات المقارنين
8- SW2 على ما اضن لفحص صلاحيه الدائرة وصمام السلينويد قسريا
مجموعه المقاومات (R2 و R3 )لتوفير 6فولت على الادخال الغير العاكس للمقارن الاول
9- (R5 و R6 ) في خرج المكبر الاول وعندما يكون خرج هذا المكبر على وضع (1) منطقي يوفر فولتيه المناسبه للادخال للمكبر الثاني
10- المقاومه (R7 و VR1 المقاومه المتغيرة مع المتحسس الحراري يعطي الجهد للادخال الغير العاكس للمكبر الثاني
11- D2 لمسك حاله الدائرة عند العمل تحت ضروف التشغيل عن طريق المتحسسات (قفل )
هذا كمشاركه اوليه بانتضار بقيه الاخوة

احسنت اخي الحبيب تحليل مختصر ومفيد ومطابق فعلا بقي الاهم وهو وجود اعمال تتخلل هذا التحليل اي بين الصفحات اذا تم كشفها تدريجيا تتضح الصورة امامنا ونتمكن من الربط العملي بين هذه الخطوات .. عموما شرح جميل لكنه موجز .
