اريد دائرة مؤقت تعمل على 12فولط dc

[swalmeh]

بسم الله الرحمن الرحيم
تحية طيبة وبعد
اريد دائرة timer تعمل على 12فولط dc ومن ثم تقوم هذه الدائرة بفصل التيار الكهربائي عن مصباح كهربائي
مع الأحترام

[سعيد عويطة]

http://www.qariya.com/electronics/5_to_30min_timer.htm

[mourad3d]

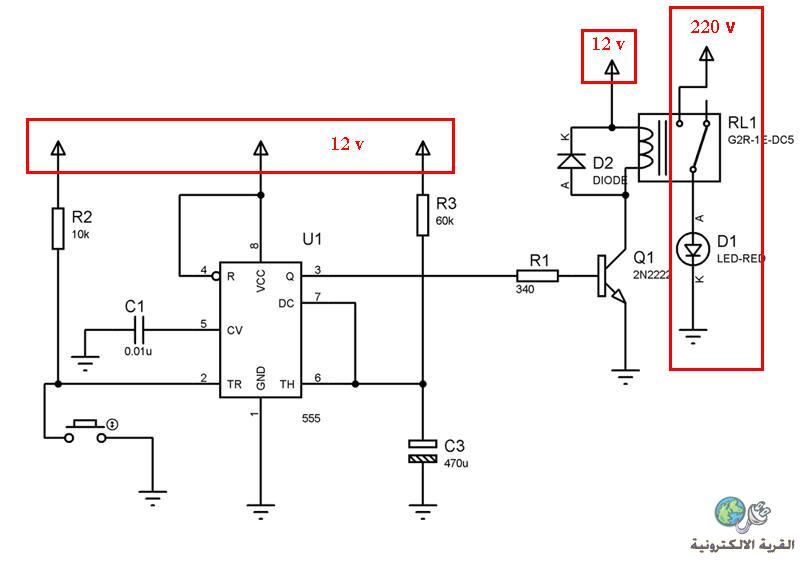

اذا فى شىء مش واضح قولى واوضحه لك
بالنسبه للمقاومة والمكثف R3 - C3 ممكن تغير قيتهم تبعا للوقت اللى انت عاوزه

[جابرعبدالواحد]

دائره رائعه الف شكر مهندسنا الغالى /مراد

[mourad3d]

المشاركة الأصلية كتبت بواسطة جابرعبدالواحد

دائره رائعه الف شكر مهندسنا الغالى /مراد

ربنا يبارك فيك بشمهندس جابر عبد الواحد

[ميمي الشبح]

ممتاز اخ mourad3d وربنا يبارك فى حضرتك وفى امثالك
وشكرا على مجهودك

[mourad3d]

المشاركة الأصلية كتبت بواسطة ميمي الشبح

ممتاز اخ mourad3d وربنا يبارك فى حضرتك وفى امثالك
وشكرا على مجهودك

ربنا يعطيك العافيه ويبارك فيك

[swalmeh]

المشاركة الأصلية كتبت بواسطة mourad3d

ربنا يعطيك العافيه ويبارك فيك

يعطيك العافية ياريت لو تشرح الدائرة والية عملها وعلاقة المقاومة 3 والمكثف 3 بالوقت لاني مبتدء في الألكترو،نيات
ملاحظة حسب اللي فهمته من الدائرة انها بتشتغل غلى جهد 220 فولط وبتحول الى 12 فولط ،س انا ما عندي جهد 220 فولط بدي اشبط الدائرة على بطارية مباشرة
وشكرا
