[Ahmed Elbhiry]

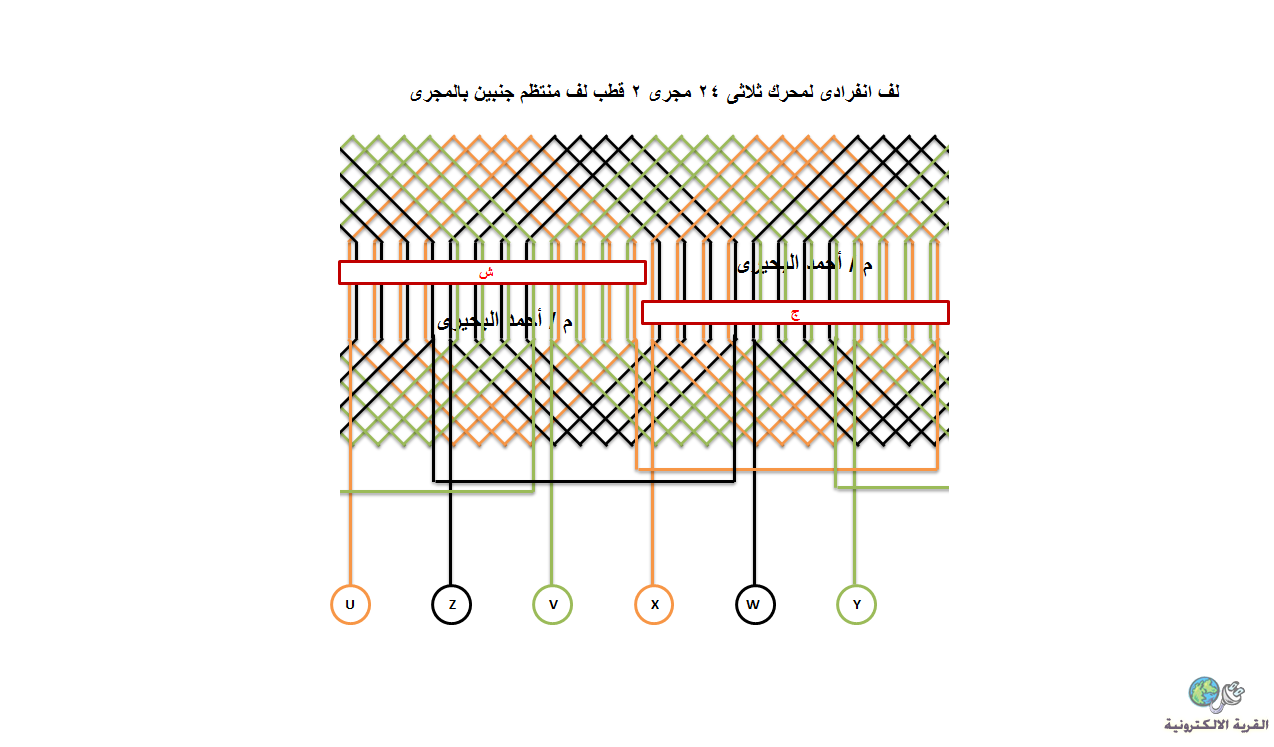

لف انفرادى لمحرك 24 مجرى قطبين لف منتظم

[ابو عاشور]

اقتباس المشاركة الأصلية كتبت بواسطة Ahmed Elbhiry لف انفرادى لمحرك 24 مجرى قطبين لف منتظم

بسم الله الرحمن الرحيم
شكرا لك استاذى على الرد وعلى الانفراد وبارك الله لك فى علمك وصحتك
ولكن فى هذا الانفراد جانب لمجموعه اومجموعتين يكونوا عكس القطبيه
هل هذا من خاصه هذا الانفراد وهذا مااهرقنى من عمل الانفرادات
وشكرا جزيلا جدا جدا
وهل تغير نوع اللف من متداخل الى ثابت يعمل سخونه بالمحرك وارجوا ان افهم لماذا
وشكرا ثانيه

[عوني73]

السلام عليكم ورحمة الله وبركاته
أخي العزيز أبو عاشور اتجاه القطبية بالنسبة للمجموعات هو اتجاه واحد وهو الاتجاه الصحيح قي كل المحركات مهما تنوع طريقة الوصل فالقاعدة هي الاتجاه الصحيح للقطبية كما رسمها الاستاذ احمد جزاه الله كل خير

[Ahmed Elbhiry]

أخى الفاضل ابو عاشور بعد سلام الله عليكم ورحمته وبركاته
بالنسبة لاختلاف اتجاهات التيار بين نازل وصاعد فى القطب الواحد كلنا يقع فى
هذا الخطأ والسبب افتراضنا ان التيار يسير من البديايات الى النهايات فى نفس
اللحظة وهذا افتراض خاطئ .
كما اوضح استاذنا الفاضل ابو قشة ان بين بداية الفازات 120 درجة كهربية وهذا
يأتى من القانون

180 * 2 /24 = 15 عدد المجارى بين الفازات = 120 / 15 = 8 مجرى

وكما اوضح أخى عونى ان يكون اتجاه التيار فى المجموعات يكون اتجاه
مجموعة والتى تليها متضادتين فى الاتجاه .
وهذه الصورة توضح ان اتجاه التيار فى الفازات ليس كله فى نفس الاتجاه فى
اللحظة الواحدة بمعنى فاز يكون التيار من النهاية الى البداية وفازتين من البداية
الى النهاية ويتكرر هذا الوضع بعدد دورات التردد فلا تقلق اخى ان شاء الله الرسم
سليم 100/100 المهم الحصول على مجال دوار .

[Ahmed Elbhiry]

تعديل مكان وصلة توالى

[ابوقشه]

اقتباس المشاركة الأصلية كتبت بواسطة Ahmed Elbhiry أخى الفاضل ابو عاشور بعد سلام الله عليكم ورحمته وبركاته بالنسبة لاختلاف اتجاهات التيار بين نازل وصاعد فى القطب الواحد كلنا يقع فى هذا الخطأ والسبب افتراضنا ان التيار يسير من البديايات الى النهايات فى نفس اللحظة وهذا افتراض خاطئ . كما اوضح استاذنا الفاضل ابو قشة ان بين بداية الفازات 120 درجة كهربية وهذا يأتى من القانون وكما اوضح أخى عونى ان يكون اتجاه التيار فى المجموعات يكون اتجاه مجموعة والتى تليها متضادتين فى الاتجاه . وهذه الصورة توضح ان اتجاه التيار فى الفازات ليس كله فى نفس الاتجاه فى اللحظة الواحدة بمعنى فاز يكون التيار من النهاية الى البداية وفازتين من البداية الى النهاية ويتكرر هذا الوضع بعدد دورات التردد فلا تقلق اخى ان شاء الله الرسم سليم 100/100 المهم الحصول على مجال دوار .

ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــــ

وعليكم السلام ورحمة الله تعالى وبركاته
اخى الحبيب / احمد البحيرى
رائع جدا هذا الفلاش والذى يوضح تارجح
القدره الغير فعاله KVAR مابين محطات التوليد والحمل
عندما تكون هناك احمال حثيه
شكرا لك حبيبى

[ابو عاشور]

اقتباس المشاركة الأصلية كتبت بواسطة عوني73 السلام عليكم ورحمة الله وبركاته أخي العزيز أبو عاشور اتجاه القطبية بالنسبة للمجموعات هو اتجاه واحد وهو الاتجاه الصحيح قي كل المحركات مهما تنوع طريقة الوصل فالقاعدة هي الاتجاه الصحيح للقطبية كما رسمها الاستاذ احمد جزاه الله كل خير

شكرا مهندس عونى انا فعلا فى مدرسه الكرام

[ابو عاشور]

اقتباس المشاركة الأصلية كتبت بواسطة Ahmed Elbhiry أخى الفاضل ابو عاشور بعد سلام الله عليكم ورحمته وبركاته بالنسبة لاختلاف اتجاهات التيار بين نازل وصاعد فى القطب الواحد كلنا يقع فى هذا الخطأ والسبب افتراضنا ان التيار يسير من البديايات الى النهايات فى نفس اللحظة وهذا افتراض خاطئ . كما اوضح استاذنا الفاضل ابو قشة ان بين بداية الفازات 120 درجة كهربية وهذا يأتى من القانون وكما اوضح أخى عونى ان يكون اتجاه التيار فى المجموعات يكون اتجاه مجموعة والتى تليها متضادتين فى الاتجاه . وهذه الصورة توضح ان اتجاه التيار فى الفازات ليس كله فى نفس الاتجاه فى اللحظة الواحدة بمعنى فاز يكون التيار من النهاية الى البداية وفازتين من البداية الى النهاية ويتكرر هذا الوضع بعدد دورات التردد فلا تقلق اخى ان شاء الله الرسم سليم 100/100 المهم الحصول على مجال دوار .

وعليكم السلام ورحمه الله وبركاته
مهندس احمد انامندهش من الاصرار على العطاء بدون انتظار شكر من احد
جزاكم الله كل الخير م/ ابوقشه م/ عونى م/احمد على بذل العلم
