ما هذا العنصر وما هى وظيفته ؟؟؟

mourad3d · 18-09-2013, 11:35 PM

ما هذا العنصر وما هى وظيفته ؟؟؟

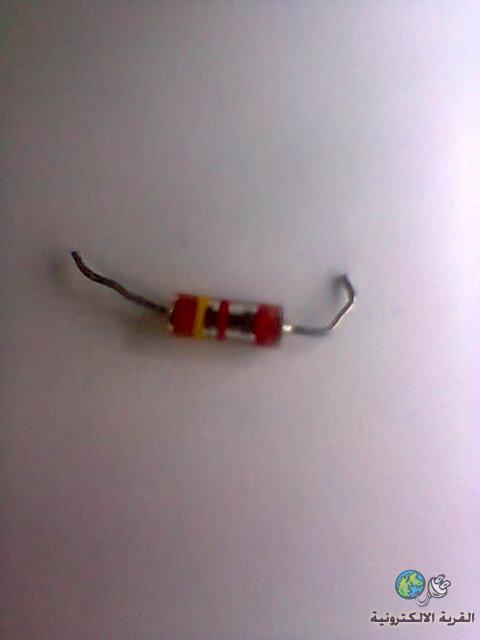

صورة العنصر

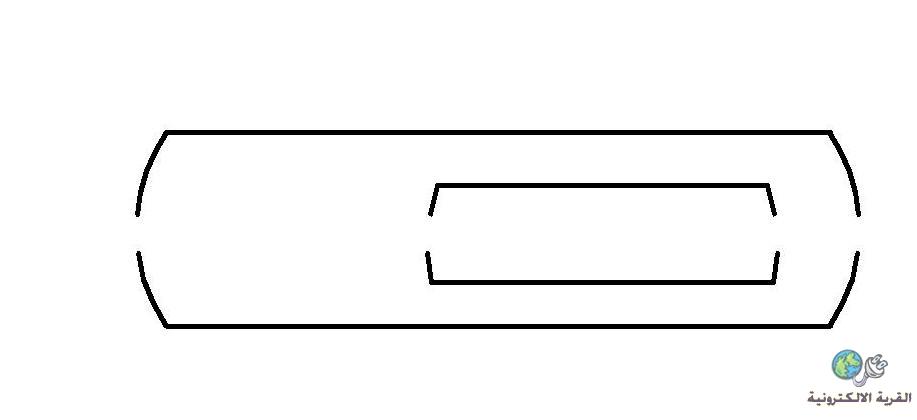

الشكل المرسوم مكان العنصر على البوردة

العنصر فى حجم المقاومة الربع وات ولا اظنه دايو بسبب الرسم على البورده

فكروعلم · 18-09-2013, 11:45 PM

أخ مراد ماذا يعطيك بالقياس بواسطة الأفو متر

mourad3d · 19-09-2013, 12:30 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة فكروعلم

أخ مراد ماذا يعطيك بالقياس بواسطة الأفو متر

على الافوميتر العادى وضع الجرس والدايود مفيش اى قراءة من الاتجاهين
وضع المقاومة لا توجد اى قراءة مع تغير قيم المقاومة فى الاوفوميتر

فى الافوميتر كابستر لا توجد اى قراءة

العنصر كان موجود فى دائرة باور

العنصر على شكل زجاجى بدخله جزء معدنى

WRHLAMDA · 19-09-2013, 06:33 PM

السلام عليكم

اخي العزيز ... ان امكن ان تصف لنا مكانة في الدائرة لكي يمكن ان نتعرف علية

فمن الممكن ان يكون فيوز محترق ... او ربما مخمد للفولتيات العالية وهذا موجود فقط في الاجهزة ذات الجودة العالية

WRHLAMDA · 19-09-2013, 06:46 PM

السلام عليكم

قمت بالبحث في النت عن صورة لمخمد الفولتية الذي ذكرتة في المشاركة السابقة واحب وضعها هنا لتكتمل الصورة

يمكن مراجعة الموقع التالي

http://www.sembo.com.cn/doce/product-detail-201.html

عريبى محمود · 19-09-2013, 06:46 PM

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الكريم
من شكل الصورة والقياس هذا العنصر عبارة عن فيوز ومحترق

mourad3d · 19-09-2013, 09:51 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة WRHLAMDA

السلام عليكم

قمت بالبحث في النت عن صورة لمخمد الفولتية الذي ذكرتة في المشاركة السابقة واحب وضعها هنا لتكتمل الصورة

يمكن مراجعة الموقع التالي

http://www.sembo.com.cn/doce/product-detail-201.html

فعلا يا بشمهندس هو نفس العنصر المشار اليه ومتكرر عندى فى الدائرة اكتر من مرة ياريت معلومات اكتر عن العنصر ده وايه وظيفه وكيفيه الاستفادة منه ؟؟؟؟؟؟؟؟؟

WRHLAMDA · 19-09-2013, 10:22 PM

السلام عليكم

هذا العنصر واحدة من طرق حماية الدوائر الالكترونية ... ممكن ان تعتبرة مانعة صواعق ... يستخدم للحماية من الفولتيات العلية مثل الكهرباء الستاتيكية ... مبدئيا يشبه في تركيبة مصابيح النيون الصغيرة ... فهو يحوي على قطبين يفصل بينهما فتحة صغيرة مملوئة بغاز تحت ضغط قليل .... عند تسليط فولتية مناسبة يتأين الغاز ويصبح موصلا ويؤدي الى تسريب الفولتية الزائدة الى قيمة أمنة حيث يعود الغاز غير متأين ... يتم انتاج هذا العنصر ضمن فولتيات انهيار و قيمة التيار مختلفة ... كما ام له اشكال واحجام مختلفة قسم منها يشبة المصابيح الصغيرة في داخلها مايشبة المقاومة الغير مغلفة وقسم منها يشبة اسطوانة من الزجاج لها اغطية من الطرفين ... وهناك نوع منها له ثلاث اطراف ....

لكن كما ذكرت في المشاركة السابقة تجد هذا النوع في الاجهزة الحساسة وذات الجودة العالية ... بعض الاحيان في اجهزة التلفاز او الاجهزة الطبية او اجهزة الاتصال
