سؤال فى برنامج Circuit Wizard ؟

uosef_001 · 19-09-2013, 12:06 AM

عند استخدام الاي سي 4017

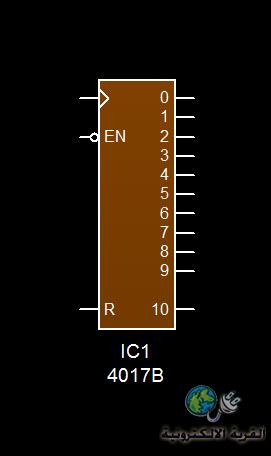

لم اجد الطرف 8 والطرف 16

كيف اجدهم حتى يتم ربط المقاومات ??

....

mourad3d · 19-09-2013, 12:11 AM

البرنامج بيقوم بتوصلهم بشكل افتراضى على جهد المصدر مباشر دون تدخل منك

uosef_001 · 19-09-2013, 12:14 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة mourad3d

البرنامج بيقوم بتوصلهم بشكل افتراضى على جهد المصدر مباشر دون تدخل منك

ايوه بس انا عايز اوصل مقاومة مع هذه الاطراف ماذا افعل ؟؟؟

mourad3d · 19-09-2013, 12:39 AM

فى Wizard اعتقد مالهاش حل لانه برنامج امكانياته ضعيفه وده نماذج جاهزة صعب التعديل عليها لكن فى البروتس بيتم تفكيك العنصر واعادة بناءه من جديد

uosef_001 · 19-09-2013, 12:55 AM

لا موجود ولقيت الحل

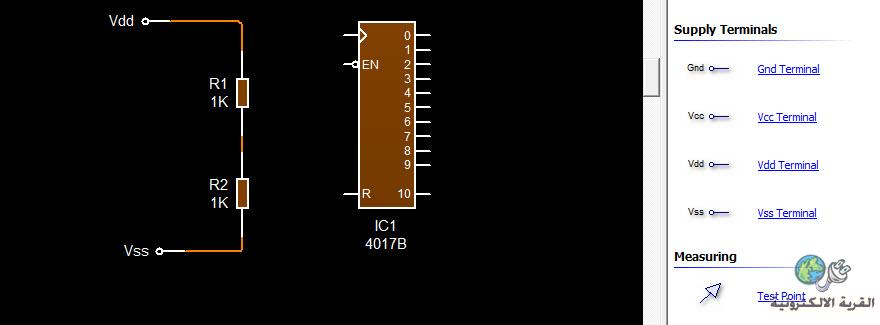

حسب الصورة

...

mourad3d · 19-09-2013, 11:07 AM

تمام جميل جدا ربنا يوافقك

نعيم البديري · 19-09-2013, 05:31 PM

الاخ يوسف والاخ مراد صحيح البرنامج يقوم بتوصيل التغذية ذاتيا اما اذا اردت ربط مقاومة مع الطرف 16 فاعتبر الطرف هو المصدر (VCC) والطرف 8 هو الارضي فعلا كما فعلت ياأخ يوسف ..

uosef_001 · 20-09-2013, 11:20 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة نعيم البديري

الاخ يوسف والاخ مراد صحيح البرنامج يقوم بتوصيل التغذية ذاتيا اما اذا اردت ربط مقاومة مع الطرف 16 فاعتبر الطرف هو المصدر (VCC) والطرف 8 هو الارضي فعلا كما فعلت ياأخ يوسف ..

مشكور للمرورك وللتوضيح ايضا
