مساعدة: تحويل الدائرة الى لوحة مطبوعة PCB

[almoflehy]

الاخوة والاساتذة الكرام في القرية الالكترونية ارجو المساعدة في تحويل الدائرة في الرابط الى لوحة مطبوعة Printed Circuit Board
فهذه الدائرة هي مشروع تخرج وانا بامس الحاجة لها
هما دائرتين تم تصميمهم باستخدام برنامج البروتس
وشكرا جزيلا لكم
الرابط

http://www.mediafire.com/?phjxa5ukr79bix7

[mourad3d]

يااااااااااا المشروع كبير اوى فى سؤالين لازم تجاوب عليهم فى الاول انت هتنفذ المشروع ده بشكل عملى فى حالة اة عندى ملاحظه على الريلاى هقولك عليها بعدين والتانى انت هتعمل البورده بشكل يدوى ولا هتعملها فى مكان متخصص وهتبقى لاير واحد ولا اتنين لاير










----------------------------------------

المشروع الاول
مشروع شاحن يفصل باكتمال الشحن
http://www.qariya.com/vb/showthread.php?t=129872

المشروع الثانى
مشروع مفتاح بالتايمر
http://www.qariya.com/vb/showthread.php?t=131829

المشروع الثالث تطبيق عملى لدائرة مكبر صوت
http://www.qariya.com/vb/showthread.php?t=132772

المشروع الرابع دائرة انذار باستخدام ضوء الليزر
http://www.qariya.com/vb/showthread.php?t=133206

[almoflehy]

شكرا جزيلا لك اخ mourad3d
ان شاء الله انا حنفذ هذا المشروع عملي وعلى فكرة هم مشروعين منفصلين
البوردة حتكون لاير واحد وان شاء الله انا اللي حعملها لان معي المحاليل وبالنسبة لحفر البوردة حروح عند ورشة فيها المعدات

[mourad3d]

هى المشكلة مش فى حفر البورده المشكلة لو عملتها لاير واحد هتلقى خطوط كتير متقطعه وهتضر ساعتها تعمل توصيلات من اعلى البورده والحل البديل انك تعمل بورده تو لاير عند حد متخصص او التوصيل توصيلات من اعلى البورده

لو انت هتكتفى بتسليم المشروع من غير تنفيذ يبقى ممكن نعمل المخطط تو لاير عادى وتسلمه على كده

المشكلة التانيه فى حالة تنفيذك المشروع بشكل عملى لازم تشترى الريلاى الاول وعند تجربه لانى اغلب الريلاى الموجوده فى مصر الكلوس بتاعها مختلف الاطراف عند الموجوده فى البروتس وممكن تفاجا بعد تعبك فى البورة انها مش شغاله على الوجه الاكمل ويلزمك تعديل اطرافها قبل التوصيل على البروتس

ملاحطتى كمان منظم الجهد هيبقى محتاج مكان فى البورده لهد سينك
باقى المشروع مفهوش مشكلة
انا بفتح ليك الطريق من البدايه على شان مش تفاجاء بالمشاكل ده بعد التنفيذ وتكون بذلت من الوقت والجهد والمال الكتير
وعجبنى تخطيط المشروع وطريقه تنظيمه

[almoflehy]

بالنسبة لعمل التوصيلات من اعلى البوردة فمش مشكلة حعملها لان لايوجد عندنا حد متخصص يعمل تو لاير والمشروع يفضل يتسلم عملي لاني اشتريت جميع القطع
بالنسبة للريلاي فالبفعل واجهتنا هذه المشكلة من قبل فبعد عمل البورد فوجئنا بان الريلاي لاتنطبق مع توصيلات البورده لذلك اضطرينا لتصحيح البوردة
في هذه المشروع تأكدت من ان الريلاي تنطبق على توصيلات الريلاي الموجودة في البروتس
بالنسبة لمنظم الجهد هنعمل له هيد سينك
وشكرا جزيلا على ملاحضاتك القيمة
وعلى فكرة انا من اليمن

[mourad3d]

المثل الصينى علمني الصيد خيرا من أن تعطني سمكة
دروس طريقه عمل لاى اوت على البروتس









[/QUOTE]

[almoflehy]

شكرا جزيلا لك اخ مراد على هذه الدروس القيمة
ولكن لضيق الوقت وقرب موعد تسليم المشروع وكمان انني مشغول جدا بتجهيز متعلقات المشروع الاخرى فاذا امكن اي واحد يمكن يعمل البورده اكون شاكر ليه وان شاء الله انا بعد كذا حتعلم تصميمها
والبوردة مش ضروري تكون بحجم صغير يعني ممكن تباعد بين القطع لكي يسهل التوصيل وعمل البوردة
وربنا يزيدكم علما ونورا

[almoflehy]

يا جماعة ممكن اذا حد يقدر يعمل البوردة حتى ولو لوحدة فقط

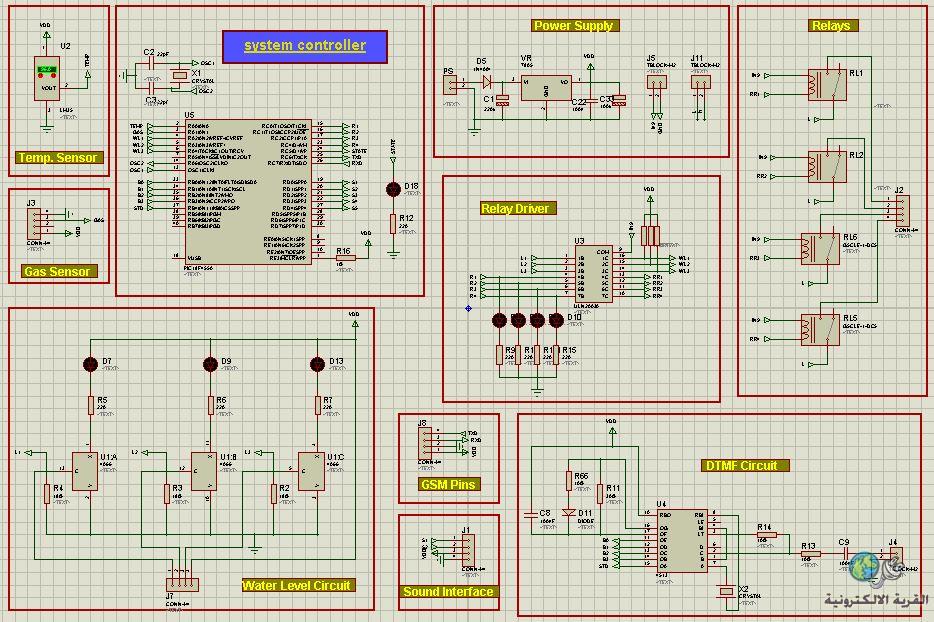

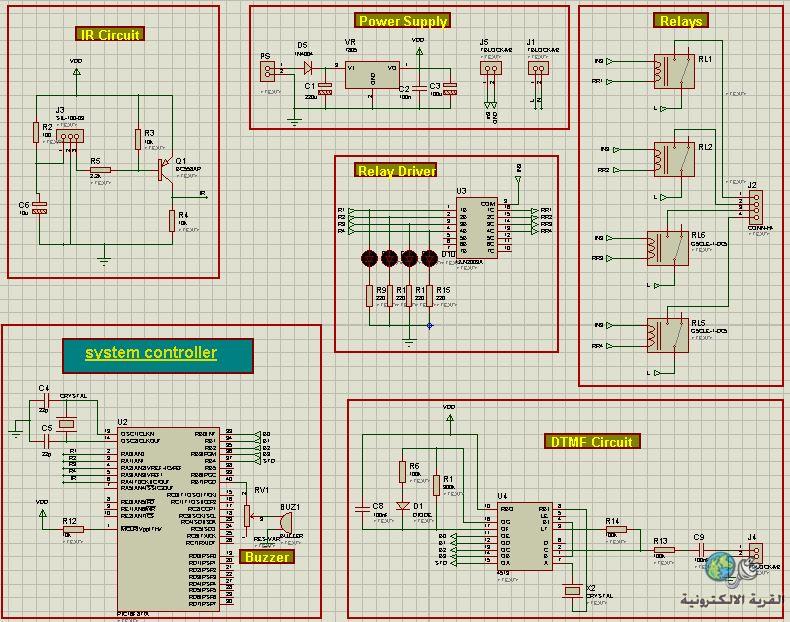

هذه الدائرتين
