من يجيب عن الفرق بين الثايرستور والترياك ؟

[alaaroi]

السلام عليكم
اعلم عمل الثايرستور والترياك فاحدهما يقدح ويمرر باتجاه واحد والاخر يقدح ويمرر باتجاهين وسؤالي هنا : مالفروقات بين الاثنين ؟ واستخداماتهما المختلفة؟
وهل طريقة فحصهما واحدة كما هو منتشر في مواقع الانترنت ؟
شكرا سلفا،،،

[rokoz77]

الترياك عبارة عن ثايرستورين متعاكسان بالاتجاه
وتفيد هذه الحالة في التيار المتناوب لتمرير النبضات بالاتجاهين لاننا اذا وضعنا ثايرستور سيمر التيار بجهة واحدة فقط و نخسر نصف الموجة
تحياتي

[عريبى محمود]

الموحد السليكونى المحكوم (الثايرستور) SCR
يستخدم الثايرستور عادة كعنصر قدرة وللثايرستور ثلاثة أطراف وهى المصعد Anode A والمهبطCathodeK والبوابة Gate G
ويعمل الثايرستور كثنائى إذا كان منحازا أماميا ووصلت إشارة جهد موجبة بين البوابة والمهبط ولذلك سمى بالموحد السليكونى المحكوم .
وفيما يلى شرح وبيان منحنى الخواص للثايرستور
1- إذا كان تيار البوابة يساوى صفر ويرمز له بالرمز IG0 فإن الثايرستور يكون فى حالة قطع (فصل) ويكون هناك مقاومة كبيرة جدا بين المهبط والمصعد ولكن إذا زاد الجهد بين المهبط والمصعد وصولا لجهد الانهيار الأمامى VB0 ففى هذه الحالة يتحول الثايرستور لحالة الوصل ويمر تيار المصعد
2- عند وصول إشارة جهد موجبة بين البوابة والمهبط يمر تيار فى بوابة الثايرستور وبالتالى فإن الجهد اللازم لتحويل الثايرستور لحالة الوصل يقل عن VB0 فكلما ازداد تيار البوابة IG قل VAK اللازمة لإشعال الثايرستور
3- بعد تحويل الثايرستور لحالة الوصل يظل على هذه الحالة حتى بعد انخفاض قيمة تيار البوابة IG للصفر ولكن بمجرد انخفاض تيار المصعد IA عن تيار الإمساك IH "وهو تيار المصعد الأدنى الذى يحافظ على الثايرستور فى حالة وصل بعد إشعاله"يتحول الثايرستور لحالة الفصل .

طرق إطفاء الثايرستور
من المشاكل التى نتعرض لها فى دوائر الثايرستور مشكلة إطفاء الثارستور أى تحويله لحالة القطع حيث يبقى الثايرستور فى حالة وصل طالما أن تيار المصعد IA أكبر من تيار الإمساك IH
وهناك عدة طرق لإطفاء الثايرستور نذكر منها
1- استخدام الثايرستور فى دوائر التيار المتردد فمن المعروف أن الموجة الجيبية للتيار المتردد تصل للصفر مرتين فى الدورة الواحدة وحيث أن الثايرستور يعمل كموحد فإنه يعمل على إمرار نصف الموجة الموجب فقط وبمجرد وصولها للصفر يحدث إطفاء ذاتيا للثايرستور ويتحول الثايرستور لحالة القطع إلى أن يتم إشعاله مرة أخرى

2- استخدام الثايرستور فى دوائر توحيد الموجةالكامله الغير مرشحة حيث ينطفىء الثايرستور كلما أصبح فرق الجهد بين المصعد والمهبط مساويا الصفر لانخفاض تيار البوابة فى هذه الحالة عن تيار الإمساك IH .
3- استخدام مفتاح يدوى أو مفتاح الكترونى بالتوازى مع الثايرستور فبمجرد غلق المفتاح ينطفىء الثايرستور لتحول مسار التيار المار فى الثايرستور ليمر فى المفتاح

4- توصيل مكثف مشحون بالتوازى مع الثايرستور بطريقة تجعل الثايرستور يتعرض لجهد معاكس بين المصعد والمهبط فيقل تيار المصعد IA إلى قيمة أقل من تيار الإمساك IH فيتحول الثايرستور لحالة لبقطع
الترياك Triac
يتميز الترياك عن الثايرستور بأنه يسمح بمرور التيار فى الاتجاهين وللترياك ثلاثة أطراف تماما مثل الثايرستور وهى : المصعد الأول ويرمز له A1 أو T1 أو MT1 والمصعد الثانى ويرمز له A2 أو T2 أو MT2 والبوابة ويرمز لها G


ويلاحظ أن الترياك يسمح بمرور التيار فى الاتجاهين ويتحول لحالة الوصل إما ذاتيا عند وصول فرق الجهد بين المصعدين لجهد الانهيار الفوقى +VBO أو عند وصول نبضة تيار البوابة وذلك عند تحقق أحد الحالات التالية
1- عندما يكون جهد MT2 موجبا وجهد البوابة G سالبا تصل نبضة سالبة ويرمز لها عادة بالرمز I

2- عندما يكون جهد MT2 سالبا وجهد البوابة G موجبا تصل نبضة موجبة ويرمز لها عادة بالرمز III+
3- عندما يكون جهد MT2 سالبا وجهد البوابة G سالبا تصل نبضة سالبة ويرمز لها بالرمز III-

وهناك حدود لاستخدام الترياك فى التحكم فى دوائر القوى وذلك لأن الحد الأقصى للجهد العكسى للترياك يساوى 1000V وتيارها الأقصى حوالى 200A كما أن تركيب الترياك يجعله مناسبا عند الترددات 50 الى 60 HZ فى حين أن الثايروستورات يمكن استخدامها عند ترددات تصل إلى 600HZ وكذلك عند الجهود والتيارات العالية . فعند التيارات والجهود العالية جدا يمكن استخدام عدد 2 ثايرستور موصلين خلفا لخلف للحصول على مكافىء للترياك
وذلك عند عدم توفر ترياك يتحمل هذه الجهود

ويلاحظ أن نبضات الإشعال تصل لبوابة الترياك فى نصف الموجة الموجب وكذلك نصف الموجة السالب كما أن الترياك يمرر التيار فى الاتجاهين .

[alaaroi]

شكرا على الاجابة ولكن عندي تساؤل عملي
في كل شروحات الدورس الالكترونية تصف طريقة فحص الثايرستور على ان هناك دايود عادي بين G,T2 ولكن اتضح ان هناك مقاومة معينة بينهما وليس دايود
فمن يدلني على طريقة فحص الترياك والثايرستور الصحيحة وهل هناك انواع مخصصة منهما وبالتالي تختلف عملية التأكد من سلامتهما ؟

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
---------------------------------
اخى الكريم
افضل طريقة لاختبار الترياك او الثايرستور هى عمل دائرة تستخدم مثلا الثايرستور
ويخرج منها 3 اسلاك بفم التمساح يربط بها اطراف الثايرستور تحت الفحص
وهى فى نظرى افضل طريقة للفحص العملى (فى الورشة )
ويمكن استخدام القياس ايضا

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الكـــــريم

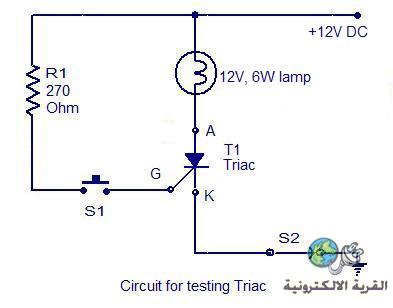

اليك الدائرة التى اشرت اليها فى المشاركة السابقة

للعلم كل الدوائر التى اعرضها بالمنتدى منقولـــه للامانـــه

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
--------------------------------
اخى الكريم
اليك طريقة فحص الثايرستور بالافوميتر


نجعل الافو على تدريج الاوم في واحد 1x
نضع موجب الافو على كاثود الثايروستور وسالب الافو على انود الثايروستور
فلا يتحرك موشر الافو ولا يقرأ شىء
من هذا الوضع نعمل شورت بين الانود والجيت فيقرأ الافو فى حدود20 أوم
وتظل القراءه ثابته حتى بعد ازاله الشورت

[ناصر احمد نعمان]

اعتزر لكل الردود واقول بمنتهى البساطه الترياك يعمل على التيار المتردد والثايروستور يعمل على التيار المستمر وخلص الكلام
