دائرة الكترونية للنقاش (87 )

[rokoz77]

السلام عليكم

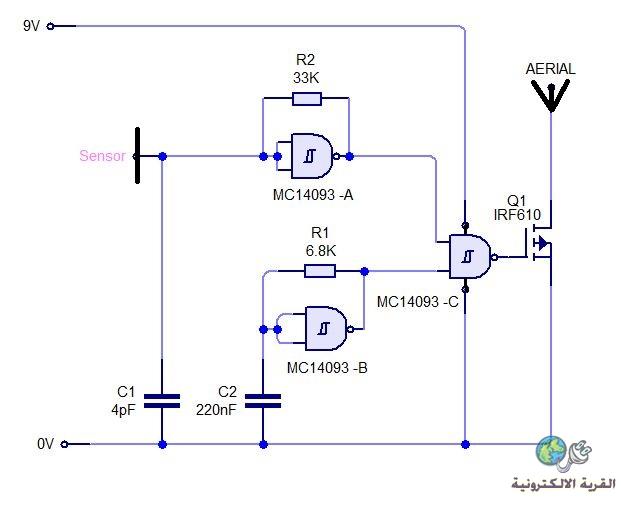

اقدم لكم الدائرة رقم 87 لمناقشتها والوصول الى وظيفتها وطريقة عملها
بالتوفيق انشاء الله

[fathi-mohmed]

بسم الله الرحمن الرحيم
اكيد من الانتنيا انها دائرة ارسال
والبوبات لتأمن التردد
انما السنسور اعتقد انه حساس تلامس جسم الانسان
اعتقد انها من التاتش ترسل اشاره
اعزرو تسرعي هذا ما توقعتة من الدائرة

[rokoz77]

تحليل جيد عزيزي لكن الفكرة هي بالحساس وبوظيفة الدائرة

[dmostafa]

السلام عليكم أخى روكوز

الترانزستور المرسوم p-channel مع انه بالدائرة يجب ان يكون n-channel

[نعيم البديري]

السلام عليكم : تحياتي للاخ (ريكوز ) لهذه الدائرة الجديدة : اخي العزيز أحببت أن أشير إلى ملاحظة في رسم الدائرة ربما جاءت سهوا وهي إن الموسفيت بالرسم هو نوع (p جنل ) فيما ذكرت الرقم على انه (IRF610) وهذا النوع اعرفه من نوع (Nجنل ) يرجى الانتباه إلى ذالك والتعديل للحالة الأصح .. تقبل تحياتي أخوكم نعيم .

[rokoz77]

الاخوة
مصطفى
نعيم
تحياتي لكما فعلا كما ذكرتما ولقد سقط سهوا بالرسم اعتذر عن ذلك وساحاول الاصلاح قريبا لكن لنمشي بالدائرة الان

[dmostafa]

هذة البوابات تسمى schmitt trigger وهى تقوم بتحويل الدخل الانالوج الى ديجيتال عندما يصل الانالوج الى قيمة معينة يتم تحديدها مسبقا بواسطة العناصر الملحقة

والمقاومات R1& R2 تم توصيلها بطريقة التغذية العكسية وذلك لزيادة حساسية الدخل

تعتمد البوابة C فى خرجها على الدخل القادم لها من البوابة A

اما الدخل الثانى للبوابة C فهو بمثابة المقياس لها لتعمل او لا تعمل تبعا لخرج البوابة A
بمعنى اوضح ان خرج الحساس نستخدمه بطريقتين الاول لكى يكون مقياس للبوابة C والثانى لكى يجبر البوابة C على العمل او اللاعمل تبعا لقيمتة ان كان اعلى من هذا المقياس او اقل منه

وطبعا الموسفت لتحميل الخرج على الهوائى وجارى تحليل الدائرة بصورة ادق

[seakrokram]

السلام عليكم ورحمه الله وبركاته
شكرا لاخي مصطفى واستاذي الغالي على الملاحظه على نوع الموسفت بالخرج
بصورة اوليه تبدو كذائرة انذار على تقرب جسم من حساس لتجبر الدائرة للبث في حاله تقرب جسم او تلامسه مع الحساس وتوقف الث في حاله ابتعاد الجسم عن المتحسس
وكما تفضل اخي مصطفى كلام وتوضيح جميل للدائرة
لي عودة اخرى ان شاء الرب وعشنا
تحياتي
