أسئلة في دوائر صممتها ، أرجوا من الخبراء المساعدة

[زكرياء المغربي]

السلام عليكم و رحمة الله و بركاته

قمت بتصميم بعد الدوائر وفقا لطلب أحد الإخوة يريد استعمالها ، و أريد منكم مشكورين تعطيني رأيكم كخبراء فيها و هل هي قابلة اصلا للتطبيق لأنني صممتها على المحاكاة فقط كما تعلمون

- الدائرة الأولى : تخفيض 220V إلى 12V | 1A
قمت بخفض جهد الشبكة بدون استعمال محولة ، القيم التي حصلت عليها قريبة جدا ، أريد رأيكم في الدائرة ، علما أنها ستستعمل من أجل كمرات مراقبة لمحل تجاري ، لذلك أريد رأيكم هل لائقة أم لا

أود رأيكم حول هذه الدائرة و خصوصا بالمكثف C1 من ناحية أنه الكتروليتي و جهده 200 فولت ، و كذلك المنظم 7812 لأن التيار الأقصى 1A و الدائرة قد يحصل ان يسحب تيار أكبر ، لذلك هل سيحتمل ، لأن القيم التي لدي أن الكاميرات عليها 1 امبير ، ثم المقاومة 1.2 وضعتها ربما تكون حل . ثم المكثفة C3 هل كافية ؟
ان كانت الدائرة مغامرة (كذلك احس ايضا لانني العب على القيم القصوى مع احتمال تخطيها) ما رأيكم أن أستعمل محولة كالتي في شاحن الموبايل ، المشكل أنني لا أعرف خرجها و هل أجد واحدة في شاحن خرجها 12 فولت ؟

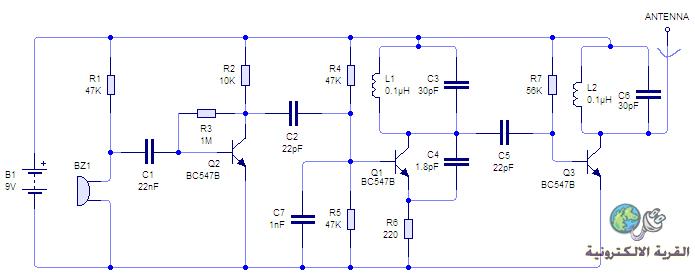

- الدائرة الثانية : دائرة ارسال FM تردد 91.8 ميجا هرتز
ثاني دائرة أقوم بتصميمها ، لكن فقط على المحاكاة ، لا أدري هل ستشتغل بكفائة أم لا ، سأقوم بوضعها و طرح بعض الشكوك التي لازالت في نفسي


البزر يمثل المايك نسيت أن أعيد تسميته على الويزارد .
الدائرة كما ترون ، بها مرحلت تكبير صوت في البداية ، المكثف C2 بـ22 بيكو آراه كافي لتمرير الصوت الملتقط من المايك بمعاوقة قليلة ، هل زدت الحساسية بذلك أم لم يأثر ؟
ثم المكثف C7 من أجل تجهيز عمل الترانزستر لعمل مكبر بقاعدة مشتركة ، و المقاومات R5 وَ R6 من أجل عمل فلتر High pass ،لا تهمني تردد القطع لأنه على أغلب اقل من ترددات الانسنان أثناء الكلام .
أيضا اتسائل هل استطيع أن اصغر قيمة مقاومة الباعث للترازستور Q1 كير أسمح بمرور تيار اكبر و بذلك زيادة المدى ، هل هذا ممكن ؟
و هل سأتعدى بهذه الدائرة مدى ارسال 50 متر ؟ لأنني اعدت دائرة الرنين مرتين .

و أخيرا أشكركم جزيل الشكر على مساعداتكم مسبقا
و آخر دعوانا أن الحمد لله رب العالمين

[نعيم البديري]

السلام عليكم ورحمة الله : لدي بعض الملاحظات على دائرة البور الاولى ..
1- مكثف التخفيض اراه في الرسم قطبي اي فيه اتجاه وهذا خطأ لان المكئف يجب ان يكون غير قطبي لاننا نتعامل مع متناوب .
2- مثل هذا النوع من البورات يكون من الصعب الحصول على تيار 1A واذا زدنا قيمة المكثف فستكون لديك مشكلة بزيادة كبيرة بالجهد الاخر ونعرف للمنظم 7812 حدود لتحمل جهد الدخل فيتعرض حالا للتلف .
3- لنفترض اشتغلت الدائرة فحجم وسعر المكثف هنا ولو كان 10 مايكرو سيكونا كبيرين اذا فالعملية غير اقتصادية واستخدام محول مناسب سيكون افضل .

[زكرياء المغربي]

السلام عليكم و رحمة الله و بركاته
شكرا جزيلا م/نعيم على المساعدة ، بالنسيبة للمحولة ، هل الخافضة في شاحت الموبايل كافية ، خصوصا لتيار 1 أمبير ؟
أما الدائرة الثانية ، هل تظنها شغالة ، و هل استطيع استقبالها على راديو الموبايل لأن بعد الدوائر أصحابها يقلون أنهم لايسمعونها على الهاتف .
تحياتي

[rokoz77]

السلام عليكم
اخ زكرياء بالنسبة لدارة البور كما قال الاخ نعيم لا جدوى منها وذلك لزيادة الحجم بشكل كبير وزيادة التكلفة وشواحن الفرايت خيار مناسب اكثر ويوجد منها بالقيم التي تريد
اما بالنسبة لدائرة الارسال فاتوقع بهذه القيم مع طريقة الوصل لن تعمل وذلك توقع لا اكثر لانني لم اشاهد دائرة ارسال مشابهة
والله اعلم
تحياتي لك

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة زكرياء المغربي

السلام عليكم و رحمة الله و بركاته
شكرا جزيلا م/نعيم على المساعدة ، بالنسيبة للمحولة ، هل الخافضة في شاحت الموبايل كافية ، خصوصا لتيار 1 أمبير ؟
أما الدائرة الثانية ، هل تظنها شغالة ، و هل استطيع استقبالها على راديو الموبايل لأن بعد الدوائر أصحابها يقلون أنهم لايسمعونها على الهاتف .
تحياتي

بالنسبة لدائرة الارسال انصحك باتباع دائرة مجربة عمليا لان الاستقبال في الهاتف مختلف قليلا عن استقبال الراديو فهو ذو حزمة ضيقة بمرحلة تسمى المميز (التي تكشف الاشارة واستخلاصها من التعديل الترددي طبعا هذه المرحلة تقوم بتحويل التضمين الى سعوي ومن ثم استخلاص اشارة الصوت ) لكن اذا اردت للمرسلة ان لاتحمل اشارة صوتية فقط تردد تستطيع طبعا استقباله بالهاتف اذا كان ضمن القيمة المولف عليها الجهاز .. عموما كما قال الاخ ريكوز انا ايضا غير مقتنع بالدائرة شكلا وهناك دائرة بسيطة لدى الاخ ريكوز اضنك رايتها في مكان اخر .. تحياتي ..

[زكرياء المغربي]

حياك الله أخي روكوز .
هل من الممكن أن تصوبني الى الاختلاف الذي لمسته في هذه الدائرة حتى ظننت أنها غير شغالة .
فائق احترامي لك

[زكرياء المغربي]

أهلا استاذ نعيم
نعم رأيت دائرة الأخ روكوز ، لكني أهدف الى أن تكون من تصميمي .
بالنسبة لمرحلة التكبير الأولى المكونة من ترانزستور Q2 و R3 و R10 أظنها اعتيادية و أرى أظن أن بالامر مشكل .
المرحلة الثاني ، هي تقريبا نفسها دائرة المهندس وليد ، مع تغيير قيمة C2 من 1 مايكرو الى 22 نانو و الهدف نقل أكبر للتيار ، إن أخطأت صوبوني .
أما المرحلة الأخيرة هي مجرد اعادة للرنين من أجل تكبير المدى ، و دائرة الرنين أظنها مظبوطة حسابية - أقصد تردد الارسال- .
المكثف C5 أظن أننه يمكن زيادة القيمة ، رغم أنني رأيت دائرة اعادة الرنين مرتين مكثف بنفس القيمة .
يعني بصيغة أخرى ، أخذت دائرة المهندس وليد ، ثم أضفت تكبير أولي للصوت ، ثم ضاعفت الرنين من أجل المدى .
فما رأيكم ؟
تحياتي

[mourad3d]

ملاحظتى على دائرة تخفيض الجهد انها لا يوجد بها عزل للكهرباء على الفولت المنخفض وغير امانه
ولكن سؤالى انا لحظت ان دوائر التخفيض باستخدام التقطيع تستخدم نفس الجزء من الدائرة السابقة مع محول صغير والتقطيع باستخدام الفوتوكبلر سؤالى كم اقصى تيار يمكن الحصول عليه باستخدام التقطيع ؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟
