إضاءات مختلفة لمصباح.

[salah56bachir]

السلام عليكم .
أريد مخطط لدائرة تضئ مصباح إضاءات مختلفة(ضعيفة-متوسطة-قوية) عند الضغط على نفس المفتاح بجهد بطارية 4.5 فولط أو 6فولط أو 9فولط....وشكرا

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة salah56bachir

السلام عليكم .
أريد مخطط لدائرة تضئ مصباح إضاءات مختلفة(ضعيفة-متوسطة-قوية) عند الضغط على نفس المفتاح بجهد بطارية 4.5 فولط أو 6فولط أو 9فولط....وشكرا

هل تقصد بهذاالجهد هو للمصباح ام الدائرة وما نوع المصباح فلمنت ام دايودات ضوئية

[salah56bachir]

المشاركة الأصلية كتبت بواسطة نعيم البديري

هل تقصد بهذاالجهد هو للمصباح ام الدائرة وما نوع المصباح فلمنت ام دايودات ضوئية

شكرا الأستاذ نعيم البديري على سرعة الرد والإهتمام بالمبتدئين...
الجهد الذي قصدته هو الذي يتحمله المصباح الفلمنت...وإذا كانت بالديودات الضوئية ...أو بجهود أخرى فلامانع لدي...لأن الغرض معرفة مكونات الدارة وكيفة إنشائها وطريقة عملها ...تقبل تحياتي..

[نعيم البديري]

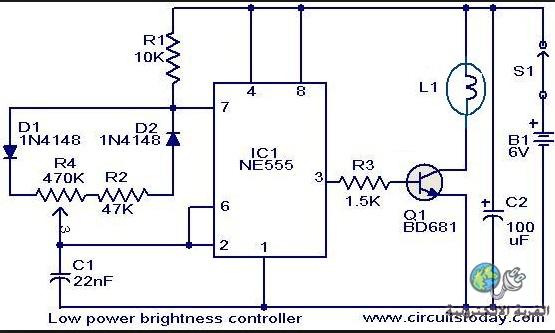

وجدت لك هذه الدائرة اما فيما يخص طلبك ان يكون التحكم بثلاث درجات ممكن ذالك باجراء بعض التغيرات على هذه الدائرة كأن نستخدم ثلاث مقاومات بدل المتغيرة او بطرق اخرى ..

بالمناسبة الدائرة تعتمد على التحكم بعرض النبضة الموجبة وهي مشابهة لدائرة التحكم بسرعة محرك مستمر وقد عملناها اذا تتذكر بطريقة اللمس لكن ستكون الدائرة اكثر تعقيد .

[salah56bachir]

المشاركة الأصلية كتبت بواسطة نعيم البديري

وجدت لك هذه الدائرة اما فيما يخص طلبك ان يكون التحكم بثلاث درجات ممكن ذالك باجراء بعض التغيرات على هذه الدائرة كأن نستخدم ثلاث مقاومات بدل المتغيرة او بطرق اخرى ..

بالمناسبة الدائرة تعتمد على التحكم بعرض النبضة الموجبة وهي مشابهة لدائرة التحكم بسرعة محرك مستمر وقد عملناها اذا تتذكر بطريقة اللمس لكن ستكون الدائرة اكثر تعقيد .

شكرا الأستاذ نعيم البديري...حفظك الله ورعاك...

[نعيم البديري]

اهلا وسهلا بك اخ صلاح واي استفسار او عقبة تلاقيك في التصميم اكون حاضر .

[salah56bachir]

المشاركة الأصلية كتبت بواسطة نعيم البديري

اهلا وسهلا بك اخ صلاح واي استفسار او عقبة تلاقيك في التصميم اكون حاضر .

تسلم يابن وادي الرافدين مهد الحضارة الإنسانية الأولى.....وبارك فيك وجزاك خيرا....
وإن شاء الله ستكون دائرتك التي تفضلت بها فاتحة خير وشكرا....

[salah56bachir]

المشاركة الأصلية كتبت بواسطة نعيم البديري

وجدت لك هذه الدائرة اما فيما يخص طلبك ان يكون التحكم بثلاث درجات ممكن ذالك باجراء بعض التغيرات على هذه الدائرة كأن نستخدم ثلاث مقاومات بدل المتغيرة او بطرق اخرى ..

بالمناسبة الدائرة تعتمد على التحكم بعرض النبضة الموجبة وهي مشابهة لدائرة التحكم بسرعة محرك مستمر وقد عملناها اذا تتذكر بطريقة اللمس لكن ستكون الدائرة اكثر تعقيد .

السلام عليكم الأستاذ نعيم البديري...
لقد قمت بإنجاز هذه الدائرة على برنامج sircuit wizard فلم أحصل إلا على إضاءة متقطعة بما يشبه المصباح الوماض...

إذا سمحت سأعيد الطلب ...
الدائرة التي أريد هي دائرة لمصباح يضيئ إضاءة خافتة مع أول ضغطة على المفتاح...ويعود المفتاح إلى وضعه الأول وتبقى الإضاءة على حالها ...وعند الضغط مرة ثانية تزداد الإضاءة عن الحالة الأولى وهكذا... ومع الضغطة الثالثة يكون المضباح أشد إضاءة.... أمابالنسبة لفصل التيار عن الدائرة ككل فيمكن أن نضع لها مفتاح قاطعة....
ملاحظة: بالنسبة لبرنامجsircuit wizard
إذا كان يفي بالغرض من أجل محاكاة قريبة من الواقع ...فإني أفضل أن أستعين به أولا ربحا للوقت وللجهد... أما إذاكان غير ذلك فسوف لاأعول عليه كثيرا مستقبلا...ودمت طيبا ومعذرة على الإزعاج...
