سؤال بخصوص 7 SEGMENTS 4DIGITS

[mohsen 2011]

السلام عليكم و رحمة الله و بركاته
من فضلكم أريد أن أتعلم طريقة اظهار عدد معين على SEVEN SEGMENTS FOUR DIGITS في البروتس :

[mourad3d]

وعليكم السلام ورحمه الله ويركاته
هل تريد تعرف كيفيه عرض رقم معين على هذه السجمن المعروضه فى الصورة ولا على السجمن عموما

[mohsen 2011]

على السجمنت التي في الصورة أخي

[mourad3d]

1234 اطراف توصيل الطرف الموجب من مصدر الجهد خاصة بكل سجمنت من الاربعه لتشغيل احداهم
abce.....اطراف عرض رقم عشرى على الشاشة
فقط تحتاج معرفه شفرة الارقام العشريه لتكتب الرقم الذى تريده

هذا والله اعلى واعلم



----------------------------------------
xxxxxxxxxxx

المشروع الاول
مشروع شاحن يفصل باكتمال الشحن
http://www.qariya.com/vb/showthread.php?t=129872

المشروع الثانى
مشروع مفتاح بالتايمر
http://www.qariya.com/vb/showthread.php?t=131829

المشروع الثالث تطبيق عملى لدائرة مكبر صوت
http://www.qariya.com/vb/showthread.php?t=132772

المشروع الرابع دائرة انذار باستخدام ضوء الليزر
http://www.qariya.com/vb/showthread.php?t=133206

برنامج المقاومة العربى للهواه ومهندسى الالكترونيات
http://www.qariya.com/vb/showthread.php?t=134788

[mohsen 2011]

المشكل اخي ان الرقم نفسه يظهر على جميع ال segments لذلك اريد معرفة المكونات الاضافية و التعديلات التي أستطيع من خلالهات التحكم بالمظهر.

[Tico]

المشاركة الأصلية كتبت بواسطة mohsen 2011

المشكل اخي ان الرقم نفسه يظهر على جميع ال segments لذلك اريد معرفة المكونات الاضافية و التعديلات التي أستطيع من خلالهات التحكم بالمظهر.

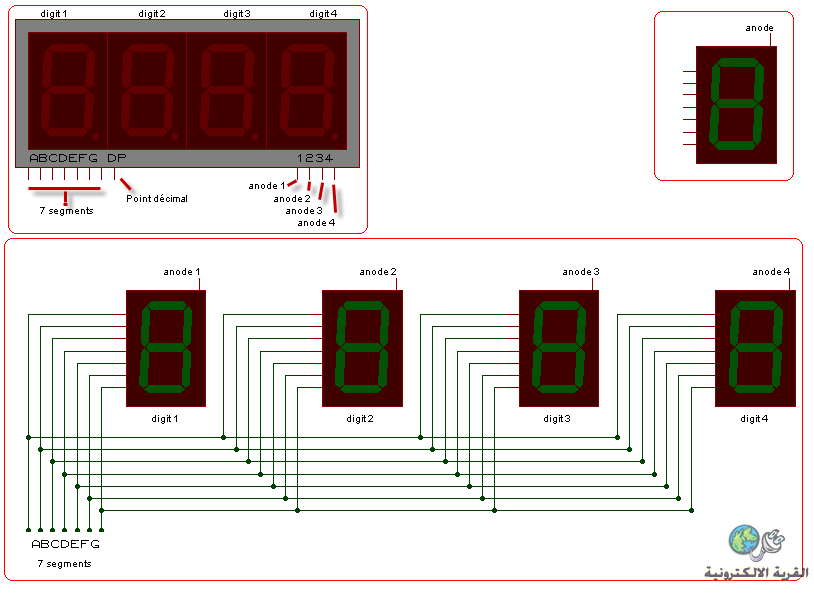

أخي هذه 4 عارضات في عنصر واحد ..
كل عارضة لها 7 قطع طبعا .هذه القطع موصولة على التوازي كل قطعة مع مثيلاتها في العارضات الاخرى .

هذه الصورة توضح لك ما سبق:
(اضغط على الصورة لتكبير حجمها)

http://upload.qariya.info/images/qar...c58f6e7397.png

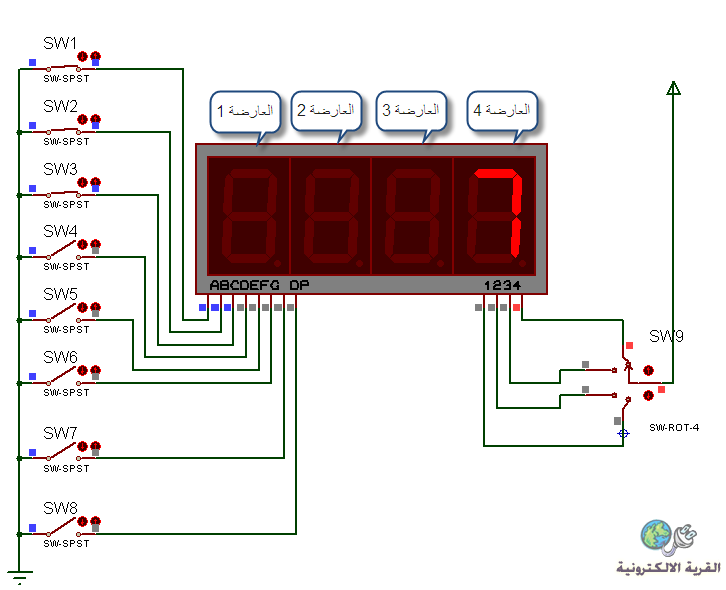

وهذه توضح لك طريقة التشغيل:
1- تختار العارضة المطلوبة بالمفتاح على يمين الصورة
2- تختار الشكل او الرقم الذي تريد إظهاره من المفاتيح على يسار الصورة.

http://upload.qariya.info/images/qar...0433193829.png

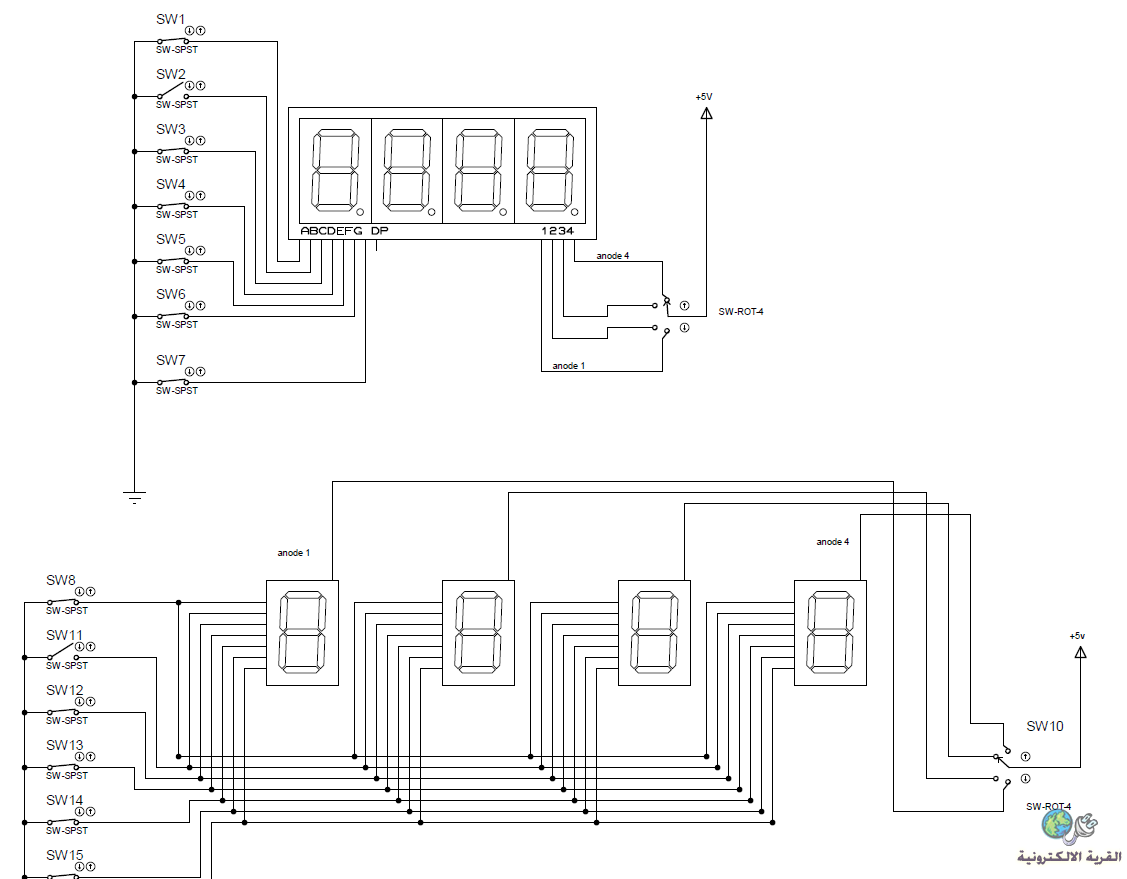

صورة أخرى للمقارنة:

[mohsen 2011]

المشاركة الأصلية كتبت بواسطة Tico

أخي هذه 4 عارضات في عنصر واحد ..
كل عارضة لها 7 قطع طبعا .هذه القطع موصولة على التوازي كل قطعة مع مثيلاتها في العارضات الاخرى .

هذه الصورة توضح لك ما سبق:
(اضغط على الصورة لتكبير حجمها)

http://upload.qariya.info/images/qar...c58f6e7397.png

وهذه توضح لك طريقة التشغيل:
1- تختار العارضة المطلوبة بالمفتاح على يمين الصورة
2- تختار الشكل او الرقم الذي تريد إظهاره من المفاتيح على يسار الصورة.

http://upload.qariya.info/images/qar...0433193829.png


صورة أخرى للمقارنة:

شكرا أخي , لو سمحت لاحظ معي هذا المخطط :

[Tico]

المشاركة الأصلية كتبت بواسطة mohsen 2011

شكرا أخي , لو سمحت لاحظ معي هذا المخطط :

لاحظته ولاحظت أن العارضات تظهر ارقاما ()
وأظنني فهمت وظيفة الدائرتين فماذا بعد؟
