مين عمل دائرة انفيرتر باﻻي سي 555 و4017 ؟؟؟

uosef_001 · 25-09-2013, 05:48 PM

انا عملت الدائرة ولكن اﻻنفبرتر لم يعمل معي
قيست الفولت الخارج من 4017 كان 2.4 فولت

نعيم البديري · 25-09-2013, 05:56 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة uosef_001

انا عملت الدائرة ولكن اﻻنفبرتر لم يعمل معي
قيست الفولت الخارج من 4017 كان 2.4 فولت

اخي العزيز اعرض مخطط الدائرة التي عملتها وسندلك على الخطأ ان شاء الله
وليكن الخرج من الاي سي 2.4V فلابد من ترانزستورات درايفر بعد الاي سي ثم البورات على المحول ,, على كل حال المخطط هو الاهم تحياتي

uosef_001 · 25-09-2013, 06:59 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة نعيم البديري

اخي العزيز اعرض مخطط الدائرة التي عملتها وسندلك على الخطأ ان شاء الله
وليكن الخرج من الاي سي 2.4V فلابد من ترانزستورات درايفر بعد الاي سي ثم البورات على المحول ,, على كل حال المخطط هو الاهم تحياتي

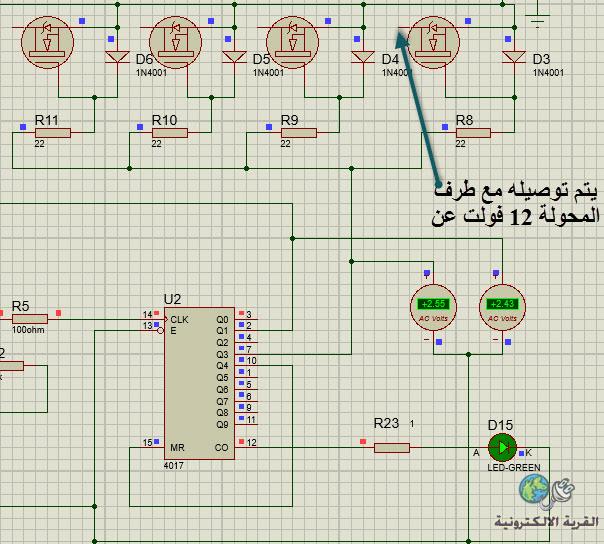

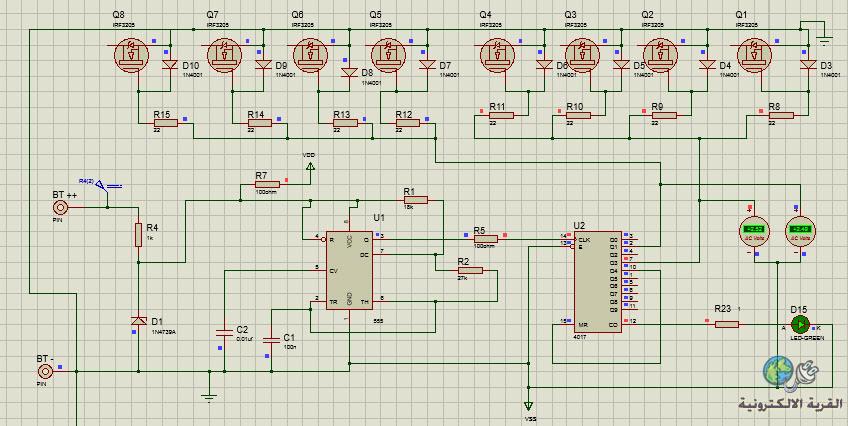

حبعتلك المخطط
لكن المقاومة الى على الموسفيت 22 اوم
والموسفيت المستخدم 3205
