دارة انذار تعمل بالاشعة

[nedjar]

اريد دارة انذر تعمل بالاشة تحت الحمراء يعني عندما يمر شخص بين المرسل و المستقبل يعمل الجرس وشكرا على الاطالة.....؟

[زكرياء المغربي]

بسم الله الرحمان الرحيم .

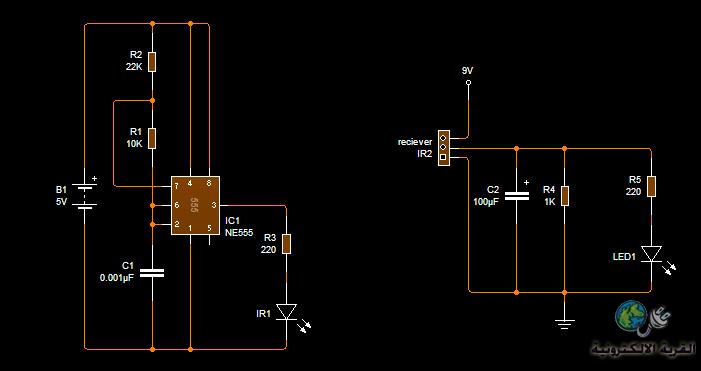

ان كنت تريد دائرة مرسل مع مستقبل بحيث يمر جسم بينهما كي يفعل الانذار فهي كالتالي :

تغذية الآي آر ريسيفر هي 5 فولت و ليس 9 فولت (خطأ مطبعي)
باختصار ، الليد هنا هو للإنذار هل مر أحد أم لا ، اذا اشتعل فقد تم قطع الشعاع أي أن احدا ما مر .
تحياتي

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
---------------------------------
اخى الكريم
اليك هذا الرابط به بعض ماتريد

http://www.aaroncake.net/circuits/irremote.asp
