أخواني الكرام اليوم اليوم جايبلكون طريقة من أبتكاري وتعديلي لتحويل البور الى شاحن بطارية سيارة لأن معظم الطرق تكون مقتسرة على رفع الفولت أما اليوم سأضع طريقة تحويلها الى شحن سريع وشحن بطيء باستخدام مواد بسيطة,والأن مع الصور.
أولا الطريقة الأولى والتي تقتصر على رفع الفولت الى الفولت المراد شحن البطارية به:
http://upload.qariya.info/images/qar...7819045df8.png
وهذه الطريقة أنا مجربها وتعطي تقريبا فولت من 5 الى 18 فولت تضبط من المقاومة المتغيرة.
ثانيا الطريقة التي أستخدمها أنا وهي طريقة الشحن البطيء والسريع سويتا:
http://upload.qariya.info/images/qar...488ab8c257.png
وهذه صورة للبور بعد التعديل:
http://upload.qariya.info/images/qar...d1d2e82c8d.jpg

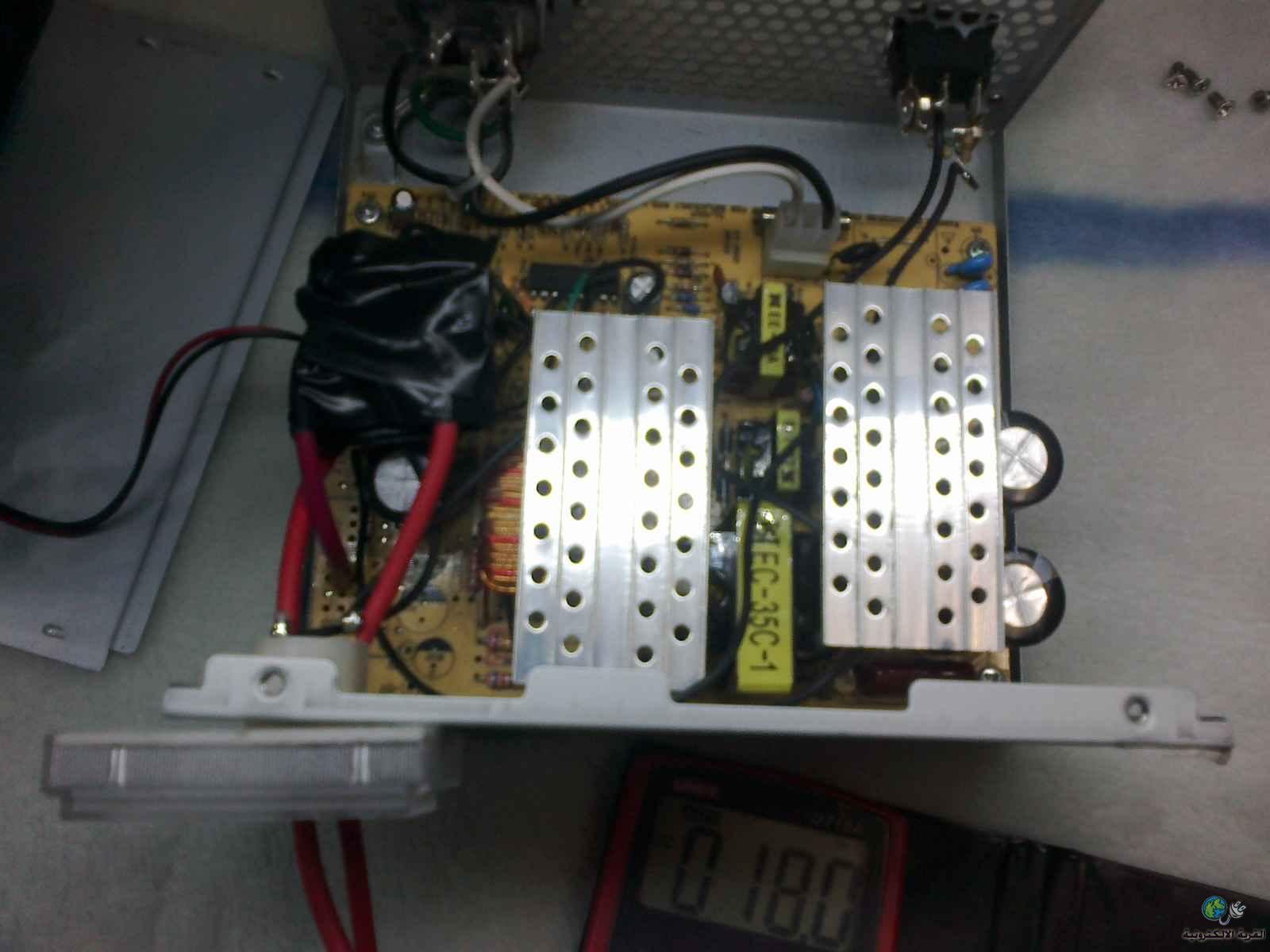

وهذه صورة أخرى للبور بعد نزع المكثفات واتعديل عليها:
http://upload.qariya.info/images/qar...18279088b3.jpg

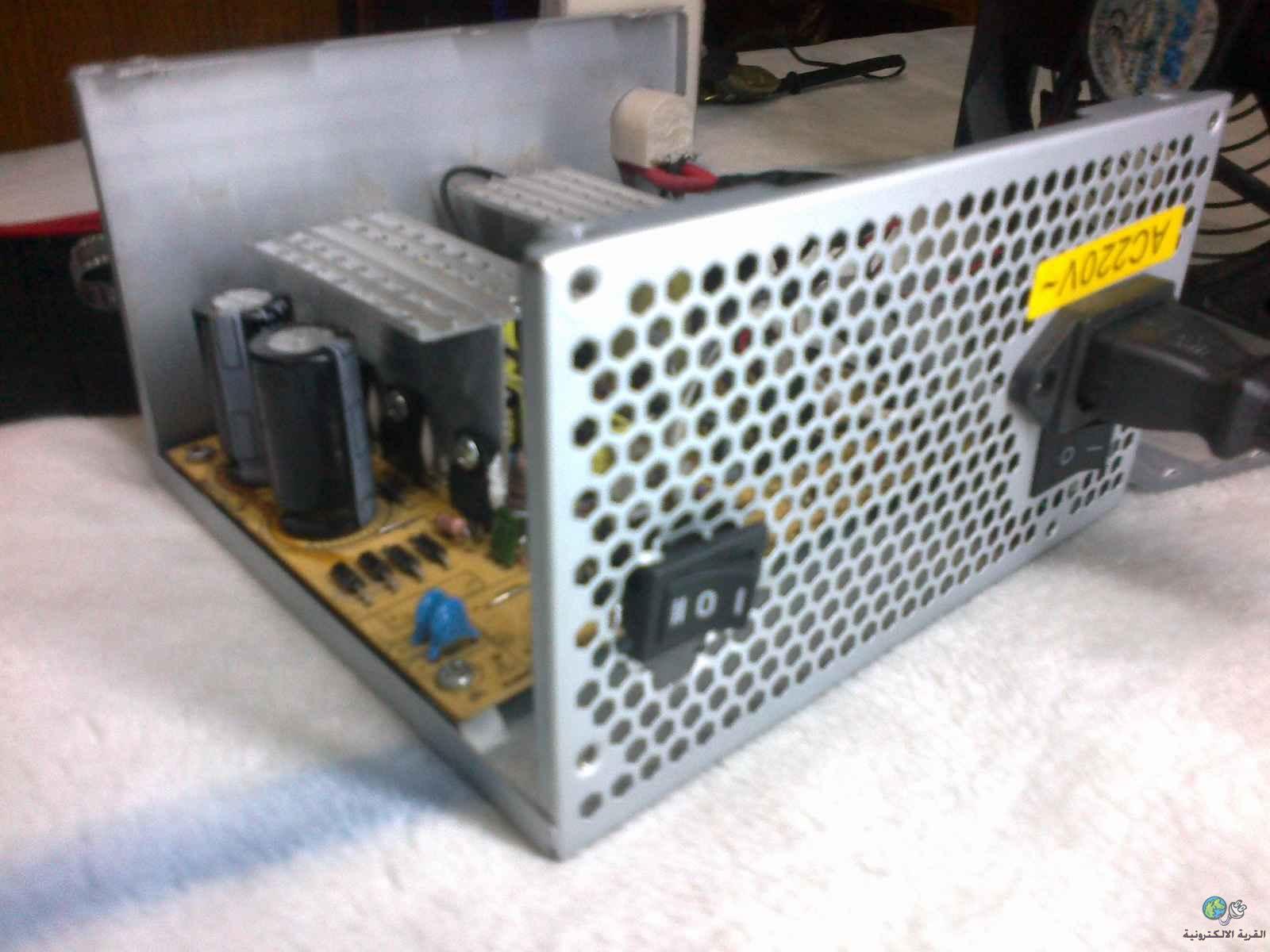

وهذه صورة للسويتش الثنائية:
http://upload.qariya.info/images/qar...7599c8122f.jpg

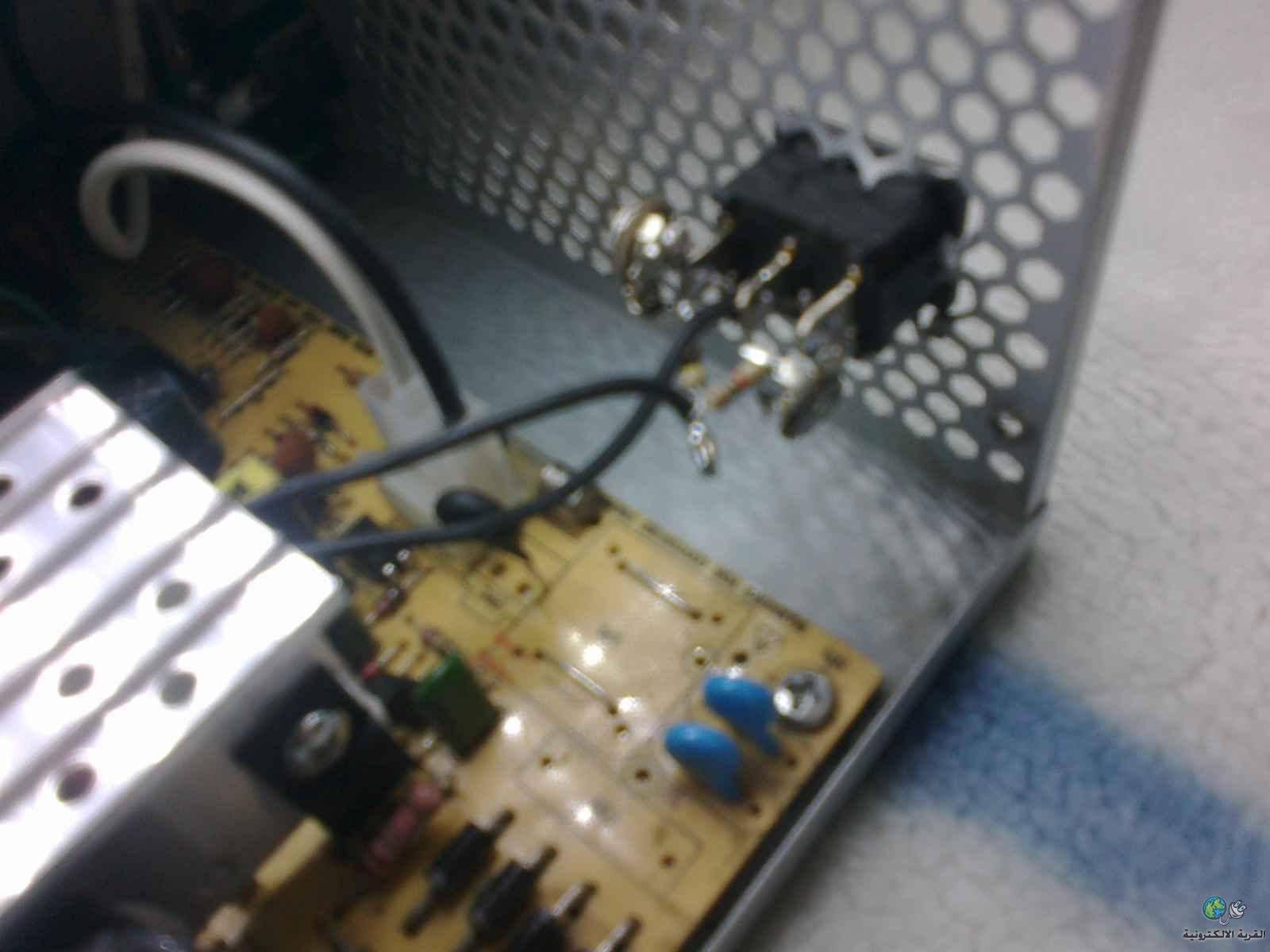

وهذه صورة للسويتش من الداخل مع المقاومات المتغيرة:
http://upload.qariya.info/images/qar...9fa7b65b7d.jpg

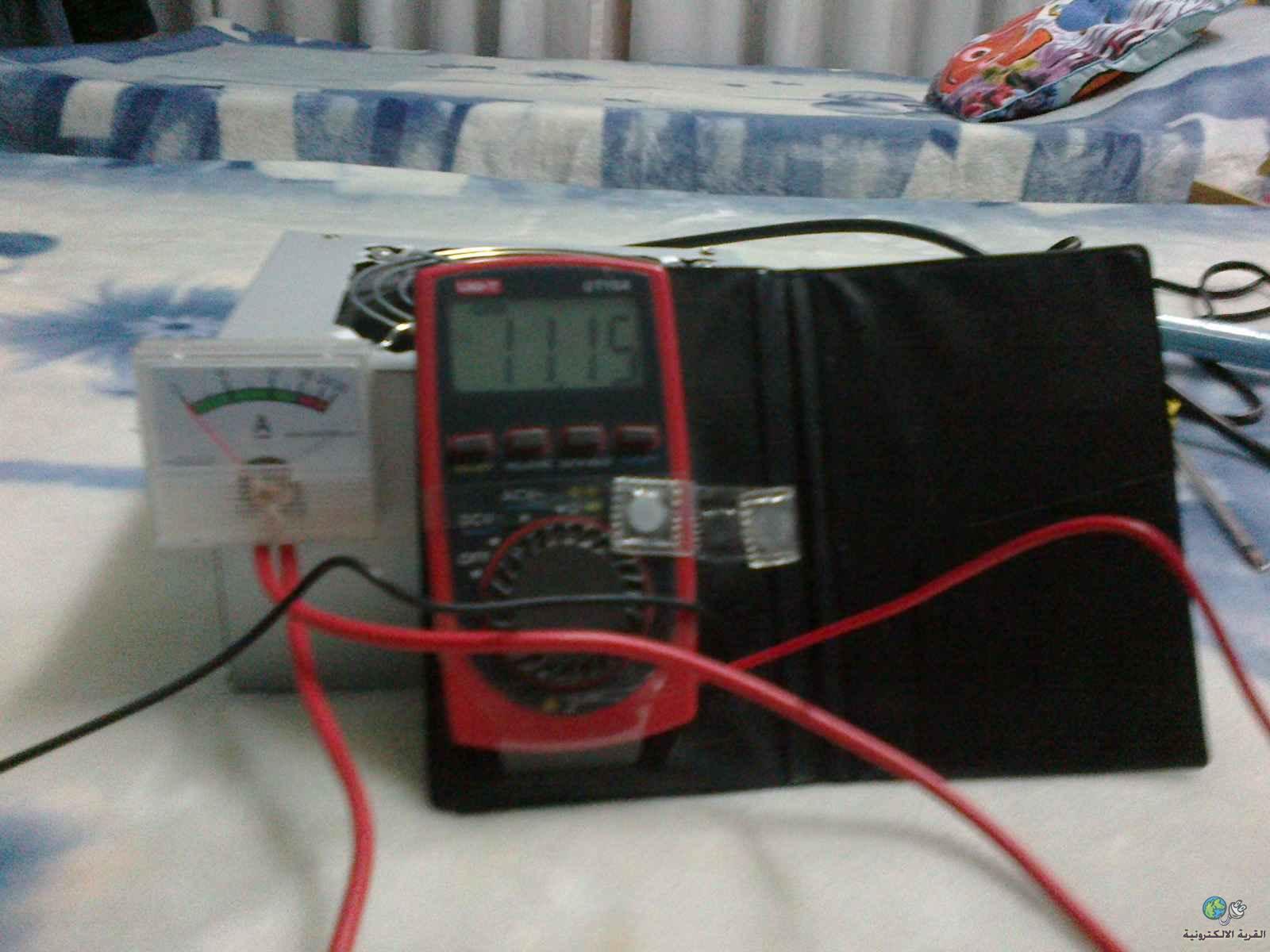

وهذه صورة للمرحلة البطيئة للشحن:
http://upload.qariya.info/images/qar...9b464ef7b2.jpg

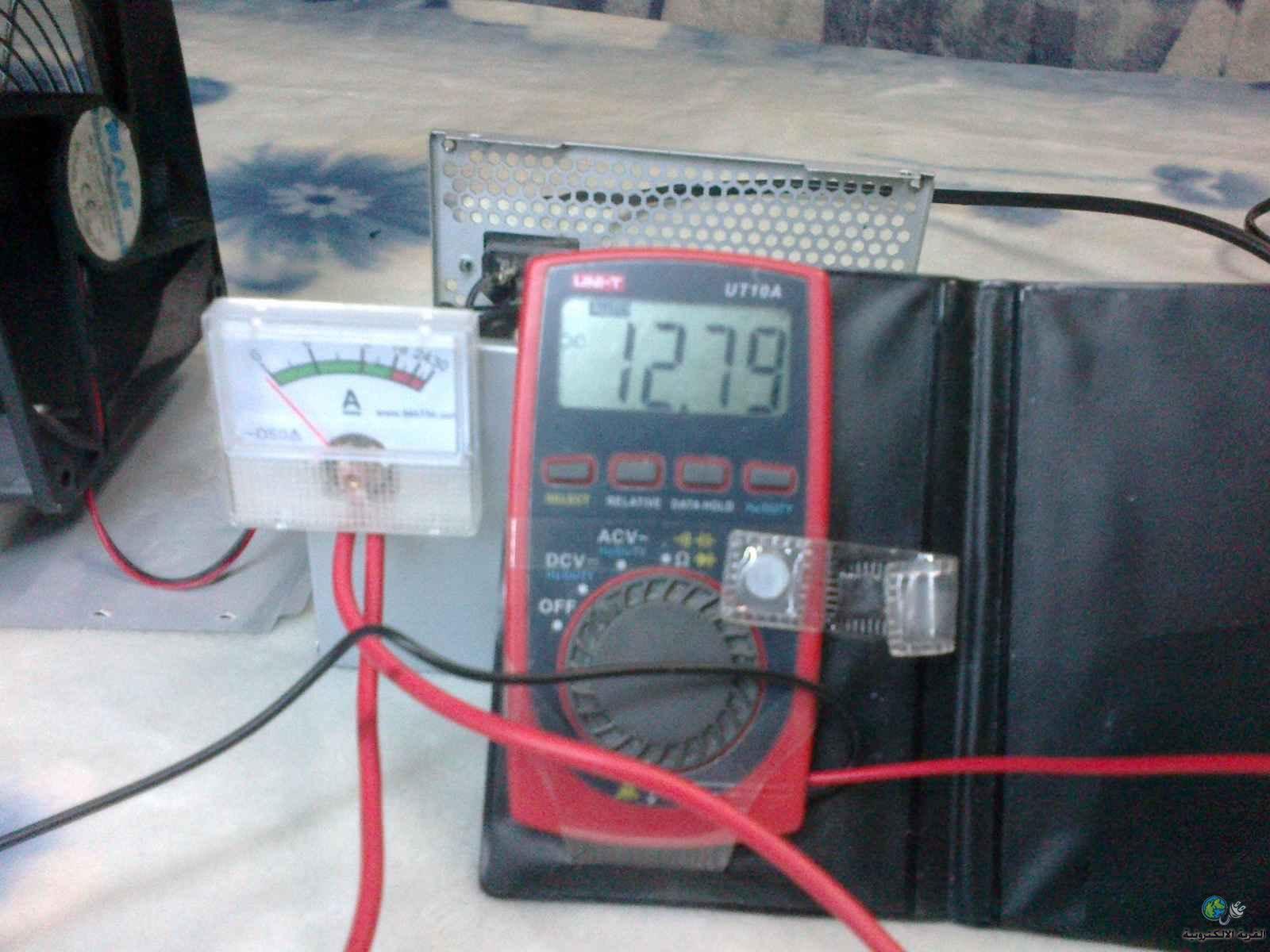

وهذه صورة للشحن السريع:
http://upload.qariya.info/images/qar...f1a5275bf2.jpg
والأن ينتهي الموضوع أتمنى أن ينال أعجابكم وبانتظار التعليقات والأستفسارات.
