بارك الله فيك أخي..
لكن هل تستطيع أن تشرح لي الدائرة ولو شرح بالإجمال؟!
أخي الإلكتروني 78, أعجبتني دائرتك, لكنها تعمل بنقطتين أليس كذلك؟! ولدي سؤال, أين يتم وصل الجهد 12v في الدائرة؟!
أخي نعيم البديري.. هل تستطيع من فضلك إرفاق دائرتك التي قمت بتجريبها, فأنا أفضل أن يكون من نقطة واحدة التشغيل والإطفاء..

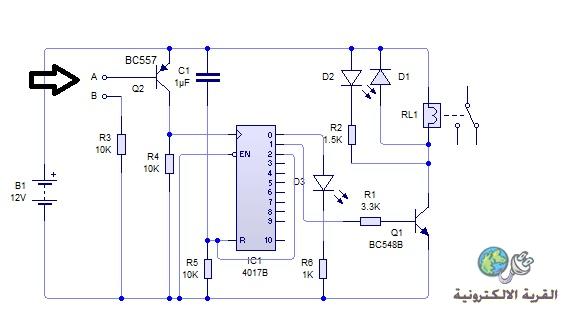

نعم اخي الدائرة التالية فكرتها بسيطة تم استخدام العداد الحلقي 4017 وترك الاخراج الاول رقم (0) واخذنا الاخراج الثاني رقم (1) الى تشغيل ترانزستور ثم الريلي الموجود واخذ الخرج الثالث المرقم (2)الى خط الترسيت لكي يتراوح العداد بين الخرجين (0,1)..فكرة اللمس تم استخدام pnp ترانزستور ليعطينا نبظة كلما لمسنا النقطتين القريبتين من بعض (A+B) بالاصبع حيث يتحسس اي مقاومة ولو كانت 100K عن طريق اللمس فيمرر الفولت للدخل . المكثف 1uf مع المقاومة 10k على خط الريسيت هو لغرض ترسيت الدائرة عند بدء اي تشغيل (يعني تبدا بالانطفاء )
اي استفسار انا جاهز وان لم يكن لديك معلومات عن الاي سي 4017 اطلع على الداتا شيت لتتعرف على ارجل الاي سي وما يقابلها من اخراجات وربط
مثلا (الخرج 0 هو الرجل 3 : الخرج 1 هو الرجل 2 الخرج 3 المدور للترسيت لكي يبدا دورة جديد هو الرجل 4 والترسيت هو الرجل 15 اما الدخل للنبضات الرجل 14 وخط التمكين (EN) هي الرجل 13 بقيت تحياتي وامنياتي بالتوفيق .
دائرة بسيطة تعمل باللمس
.
