لف مبينة خلاط منوليكس فرنساوى بطول مجرى 25 مم وقطر 40 مم
خطوات أخذ البيانات :
عند أخذ البيانات أجعل قطاعات عضو التوحيد ( نحاس الكيلكتور ) لاسفل .
1- تحديد خطوت اللف من الجانب الايمن للملف حتى الجانب الايسر للملف وهى
1 - 6 مجرى نلاحظ ان عدد الملفات 12 ملف ضعف خطوت اللف .
2 - نحدد اتجاه اللف والانتقال من الملف الى الذى يليه ونلاحظ ان اتجاه اللف مع
عقارب الساعة وانتقال الملفات ناحية اليسار .
3 - نبحث عن نهاية اللف على قطاعات عضو التوحيد ( نحاس الكيلكتور ) نجدها فى
النحاسة رقم 4 يسار الجانب الايسر للملف ( البداية ) وبالتالى يكون بداية الملف فى النحاسة رقم 3
يسار الجانب الايسر للملف .
4 - نقطع ملف ونقوم بعد اسلاكة ونقيس قطر السلك نجده 85 لفة قطر السلك 0.22
مم اذا لم يتوفر لك قطر السلك يمكنك لفة 90 لفة سلك 0.2 .
خطوات لف المبينة :
1 – نقطع ورق عازل بطول 30 مم وعرض 40 مم
2 – نضع السلك في اى نحاسة عضو التوحيد بعد تقشير السلك جيدا
3 – نعد ثلاث نحاسات باتجاه اليمين وننزل في المجرى المقابلة لها بعد وضع ورقة
عازل طبعا والعد من النحاسة التى بها البداية .
4 – نعد 6 مجارى من المجرى التى نزلت بها ناحية اليمين ونلف 85 لفة بسلك 0.22
مم ثم الذهاب الى النحاسة التى بدأت اللف منها ونضع نهاية الملف (النحاسة المجاورة من
اليسار )
5 – نلاحظ ان الملف بدايته في النحاسة رقم 3 يسار بداية الملف ونهايتة الملف في
النحاسة رقم 4 يسار بداية الملف وهذا الملف التالى ينتقل ناحية اليسار فتكون نهاية
الملف السابق هى بدالية الملف التالى ننتقل ناحية اليمين 3 نحاسات وننزل بالملف التالى
والنهاية في النحاسة 4 وهكذا حتى ننتهى من 12 ملف وتأتى نهاية الملف الاخير معى
بداية اول ملف في نحاسة واحدة ,
6 – نقص الورق الزائد من العازل الخارج من المجرى ويثنى ليقفل فتحت الجرى ثم
وضع رقائق من البوص ( الغاب ) لمنع خروج الملفات من المجرى مع سرعة الدوران العالية .
7- وضع مادة الورنيش وتترك حتى تجف .

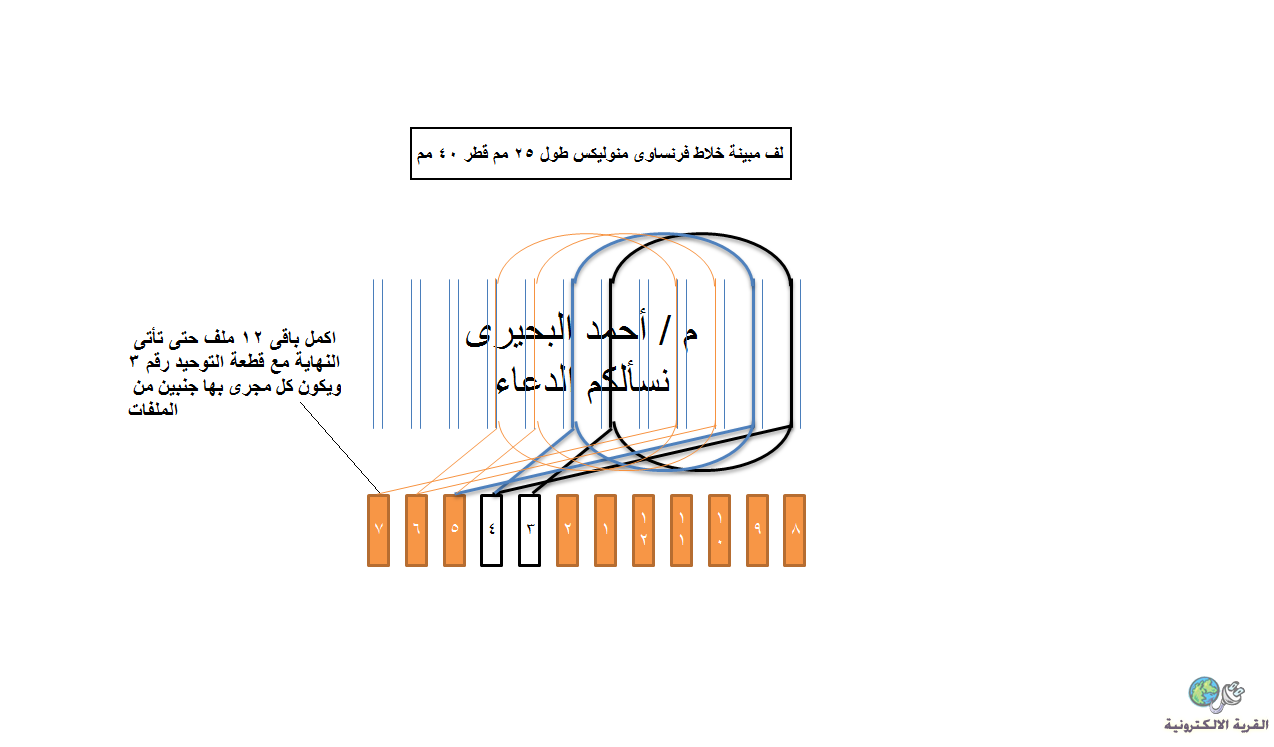

وهذا الرابط يوضح بداية لف المبينة
http://upload.qariya.info/images/qar...f6845c1936.png
