استفسار شرح driver MOSFET

[adison]

السلام عليكم الاخوة الافاضل أرجو من حضرتكم من لديه معلومات عن دريفر الموسفت يفيدنا بشرح دور الدرايفر وما هي وظيفته .
وما تأثير وجوده وغيابه عن الدائرة.
و ارجو شرح بسيط للصورة المرفقة .

مع غحترامي وتقديري.

[salah00000]

المشاركة الأصلية كتبت بواسطة adison

السلام عليكم الاخوة الافاضل أرجو من حضرتكم من لديه معلومات عن دريفر الموسفت يفيدنا بشرح دور الدرايفر وما هي وظيفته .
وما تأثير وجوده وغيابه عن الدائرة.
و ارجو شرح بسيط للصورة المرفقة .

مع غحترامي وتقديري.

اولا السلام عليكم ورحمه الله وبركاته اما عن هذه الدائره فهى ليست صحيحه لانى جربتها ولا تعمل اصلا ارجو المساعده فى هذا الدريف ضرورى والرسم الصحيح واهم شيئ المكثفات انواعها وارقامها ولكم من الله ما تستحقون

[salah00000]

ارجو رد هل احد منكم جرب هذه الدائر
ه وما نوعيه المكثفات وشكرا

[raed127]

يا ريت حدا من الاخوة المهندسين يفيدنا في هذا الموضوع لأنه مهم جدا

[a_reffae]

أرجو من حضرتكم من لديه معلومات عن دريفر الموسفت يفيدنا

[ليزرسعدي]

السلام عليكم اخي العزيز هذا الرابط استفدت منه ولكن للاسف لم احصل على الايسي ir2112 و ir2110 و ir2101
لانها غير متوفرة عندنا في العراق وكانت مشكلتي في زيادة قدرة الخرج لاشارة المايكرو كنترولر لكي يمكن تشغيل الموسف irf3205 بكامل قوته عوضا عن الموسفت stp55nf06l والذي لايحتاج الى درايفر ايسي...مع التحية


http://microcontrollerslab.com/modif...crocontroller/

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة ليزرسعدي

السلام عليكم اخي العزيز هذا الرابط استفدت منه ولكن للاسف لم احصل على الايسي ir2112 و ir2110 و ir2101
لانها غير متوفرة عندنا في العراق وكانت مشكلتي في زيادة قدرة الخرج لاشارة المايكرو كنترولر لكي يمكن تشغيل الموسف irf3205 بكامل قوته عوضا عن الموسفت stp55nf06l والذي لايحتاج الى درايفر ايسي...مع التحية


http://microcontrollerslab.com/modif...crocontroller/

السلام عليكم //الاخ صاحب الموضوع والاخ ليزر استخدم الدرايف (FAN7392) انا استخدمته بدلا من (IR2110) في انفيرتر ساين ويف : صراحة لا اعرف ان كان هذا الاخير متوفر في الاسواق لانني حصلت عليه مستخدم . ايضا IR2111 , IR2113 هي بدائل لكل منها خرجين (عالي واطي ) ودخلين لكل من العالي والواطي : اكيد تحتاج لعدد 2 من هذا الدرايف لادارة القنطرة الكاملة للموسفتات .
للمعلومة ايضا هذا النوع من الانفيرترات يستخدم نفس الموسفتات كقنطرة توحيد مسيطر عليها بطريقة تشغيل عرض النبضة من البك ولهذا يلعب الدرايف دور مهم في ادارة الموسفتات عن طريق البك وفي كلا الحالتين التوليد والشحن .

[ماجد عباس محمد]

أخى

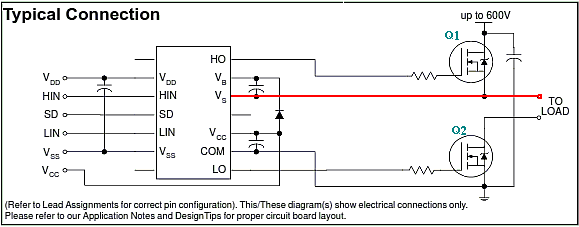

فائدتها فى ص1 فى الداتا شيت وهذا شرحها - لجانب واحد و ينطبق على أكثر من جانب

الخط الأحمر هو الخرج للحمل، و باستخدام جهد مستمر عالى أكبر من 20 فولت ولنفترض كما بالرسم 600 فولت فعندما يكون الترانزيستوران مقفولان سيكون الخط الأحمر 300 فولت و من ثم لا تتحمل الدوائر المتحكمه هذا الفولت

عندما يكون الترانزيستور q2 موصل سيكون مصدر source الترانزيستور Q1 متصل بالأرضى أى الخط الأحمر = صفر و من ثم البوابة تحتاج لتكون أقل من 4 فولت لضمان قفل الترانزيستور العلوى

و عند العكس سيقفل السفلى و يفتح العلوى وهذا مستحيل لأن المصدر و المصب سيكونا 600 فولت و لكن يجب أن يصل جهد البوابة إلى 10 فولت أعلى من 600 فولت ليفتح
السؤال من أين؟؟؟ و أيضا هل لاحظت أن بوابة العلوى تقفز من أقل من 4 فولت لأعلى من 600؟؟؟
الحل أن تكون الترانزيستورات العلوية على مصدر تغذية منفصل ينتسب لمصدر الترانزيستور العلوى و تنقل إشارة البوابة بعازل انفرارد مثل PC817 وهذا صعب و مكلف
و الأمر سيكون أصعب عندما نعمل فى بيئة 3 فاز
لهذا صنعت هذه المتكاملة بها مولد نبضات و موفر لهذا المصدر و هذه التنقلات المطلوبة لكى نحافظ على مستوى الدخل ملائم للمتكاملات CMOS 12 فولت بينما الخرج يتوائم مع الجهود العالية
