دائرة الكترونية للنقاش (89)

[rokoz77]

السلام عليكم
اليكم دائرة جديدة للنقاش للوصول الى وظيفتها وطريقة عملها
بالتوفيق



جهد التغدية 9 فولط

[mourad3d]

وعليكم السلام
تحياتى لك بشمهندس rokoz77 الدائرة مبدائيا عبارة عن مذبذب ودائرة ارسال

[نعيم البديري]

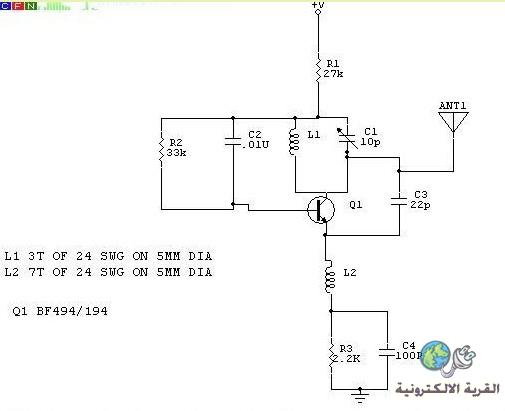

بعد اذن الاخ ريكوز ادرت الصورة لكي تسهل مشاهدتها .

[rokoz77]

المشاركة الأصلية كتبت بواسطة rokoz77

السلام عليكم
اليكم دائرة جديدة للنقاش للوصول الى وظيفتها وطريقة عملها
بالتوفيق



جهد التغدية 9 فولط

المشاركة الأصلية كتبت بواسطة mourad3d

وعليكم السلام
تحياتى لك بشمهندس rokoz77 الدائرة مبدائيا عبارة عن مذبذب ودائرة ارسال

تحياتي اخ مراد لا تستعجل حبيبي فكر جيدا

[rokoz77]

المشاركة الأصلية كتبت بواسطة نعيم البديري

بعد اذن الاخ ريكوز ادرت الصورة لكي تسهل مشاهدتها .

مشكور اخ نعيم
انا استعمل الموبايل لذلك لم استطع ادارتها شكرا لك
تحياتي

[mourad3d]

دائرة ارسال عبارة عن مذبذب تردد عالى الملف والمكثف متواصلين على التوازى وتصبح دائرة رنين والترانزستور لاستمرار الرنين ودمج التيار المتردد مع المستمر


المقاومة R3 والمكثف C4 لعمل ثبات لعمل الترانزستور من التغير فى درجة الحرارة وتوصيلهم على التوازى المقاومة زيادة جهد الباعث والمكثف لمنع التيار المستمر ومرور التيار المتغير لاستخدام جزء من الخرج فى تغدية المشع
المقاومة R2 لتحديد تيار القاعدة

المكثف C2 استخدام جزء من تردد الرنين على الدخل لتقوية الاشارة

الانتا لمساعدة التردد للانتشار بشكل اكبر
الملف التانى لزيادة مدى ارسال الدائرة
وظيفه الدائرة دائرة ارسال تصلح لاغراض كثيرة مثل نقل الصوت او التحكم الالى عن طريق دائرة تشفير واعادة التشفير







----------------------------------------
المشروع الاول
مشروع شاحن يفصل باكتمال الشحن
http://www.qariya.com/vb/showthread.php?t=129872

المشروع الثانى
مشروع مفتاح بالتايمر
http://www.qariya.com/vb/showthread.php?t=131829

المشروع الثالث تطبيق عملى لدائرة مكبر صوت
http://www.qariya.com/vb/showthread.php?t=132772

المشروع الرابع دائرة انذار باستخدام ضوء الليزر
http://www.qariya.com/vb/showthread.php?t=133206

برنامج المقاومة العربى للهواه ومهندسى الالكترونيات
http://www.qariya.com/vb/showthread.php?t=134788

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة rokoz77

مشكور اخ نعيم
انا استعمل الموبايل لذلك لم استطع ادارتها شكرا لك
تحياتي

حبيبي الغالي نسيت ان اقول لك الحمد لله على السلامة واعانكم الله : كنت اضن انك تريد التشويش على افكارنا بوضع الدائرة بهذا الشكل العمودي .. انت لديك جلاكسي انا عندي حاسوب شو رايك كنت ناوي اقلب الحاسوب لكي افهمها حقيقة تشوش فكري ههههههه .

[rokoz77]

تحياتي اخ مراد
تقول :
المقاومة R3 والمكثف C4 لعمل ثبات لعمل الترانزستور من التغير فى درجة الحرارة

لم افهم علاقة الحرارة بموضوعنا

وقلت :

الانتا لمساعدة التردد للانتشار بشكل اكبر

بحاجة للتدقيق

وقلت :

الملف التانى لزيادة مدى ارسال الدائرة

ايضا دقق اكثر

وظيفه الدائرة دائرة ارسال تصلح لاغراض كثيرة مثل نقل الصوت او التحكم الالى عن طريق دائرة تشفير واعادة التشفير

اخي الدائرة كما هي بدون اي اضافات او ملحقات تؤدي وظيفتها
اخ مراد اكرر نصيحتي لا تتسرع
