قمت بتركيب هذه الدائرة لاكنها لم تعمل

[nedjar]

قمت بتركيب هذه الدائرة لاكنها لم تعمل .
وقمت بتركيبها من قبل بالترنزستور2n3904 وعملت جيدا وبالترنزستور 2n2218لم تعمل فماسبب في ذالك؟

[mourad3d]

اولا الدائرة مش موجوده
ثانيا فى فرق كبير اوى بين مواصفات الترانزستور 2n2218 يتحمل تيار على المجمع 800 ملى امبير الثانى يتحمل الى 200 ملى امبير ومعنه انك عاوز تيار كبير على قاعدة الترانزستور 2n2218 على شان تقدر تشتغل ويبقى مفتاح ممكن تزود قيمه التيار على القاعدة بنقص قيمه مقاومة القاعدة



------------------------------------------------
المشروع الاول
مشروع شاحن يفصل باكتمال الشحن
http://www.qariya.com/vb/showthread.php?t=129872

المشروع الثانى
مشروع مفتاح بالتايمر
http://www.qariya.com/vb/showthread.php?t=131829

المشروع الثالث تطبيق عملى لدائرة مكبر صوت
http://www.qariya.com/vb/showthread.php?t=132772

المشروع الرابع دائرة انذار باستخدام ضوء الليزر
http://www.qariya.com/vb/showthread.php?t=133206

برنامج المقاومة العربى للهواه ومهندسى الالكترونيات
http://www.qariya.com/vb/showthread.php?t=134788

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة nedjar

قمت بتركيب هذه الدائرة لاكنها لم تعمل .
وقمت بتركيبها من قبل بالترنزستور2n3904 وعملت جيدا وبالترنزستور 2n2218لم تعمل فماسبب في ذالك؟

السلام عليكم ورحمة الله وبركاته
---------------------------------
اخى الكريم
مواصفات الترانزسستورين مختلفين عن بعض تماما
وبما انه يعمل بترانزسستور ولا يعمل بأخر يعنى انهما مختلفين

[nedjar]

المشاركة الأصلية كتبت بواسطة nedjar

قمت بتركيب هذه الدائرة لاكنها لم تعمل .
وقمت بتركيبها من قبل بالترنزستور2n3904 وعملت جيدا وبالترنزستور 2n2218لم تعمل فماسبب في ذالك؟

اسمحولي ايها الاخوة

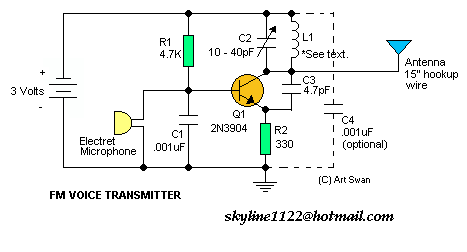

هاهي الدائرة
http://upload.qariya.info/images/qar...3002696822.gif

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الكريم
الترانزسستور 2N2218 يعمل كــــ HIGH-SPEED SWITCHES

واهم شىء فى ترانزسستورات التى تعمل كأجهزة ارسال هو العمل على التردد العالى
