اقتباس:
المشاركة الأصلية كتبت بواسطة نعيم البديري
السلام عليكم : لقد توجه لي نقد من احد اساتذتنا الكبار وهو الاستاذ وليد مشرف القسم على ان صاحب الدائرة احيانا يتهاون ببعض الاخطاء ولا يرد عليها بوقتها لهذا اعتمدت هذه المرة ان اضع دائرة معادة من حيث الوظيفة لكي لاينشغل الاعضاء بحل الوظيفة ويتركوا النقاش في وضع العناصر واستخداماتها في الدائرة ..
نعود لما جاء في تحليل الاخ سيكاكرام العبارات التي في اللون الازرق هي بعيدة وليس كما نريد ويوجد خطأ في اكثرها اما اللون الاخضر فهي بحاجة الى دقة اكبر بالتوضيح ..

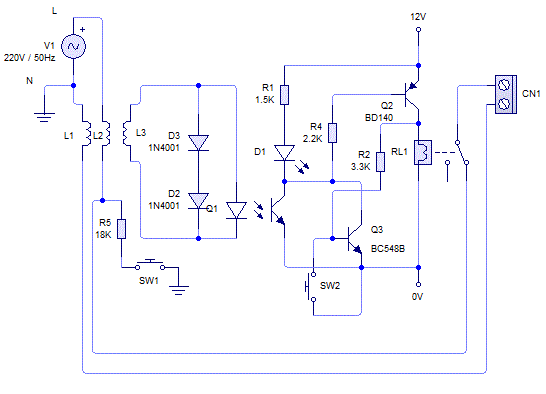

1- لم تبين اخي مبدأ العمل الاساسي الذي تعتمده الدائرة في العمل ؟؟ طبعا القلب النابض وفهم العمل يعتمد على فهم الية عمل المحولة وذكرت فيها خطأ كبير بالشرح وهو L3 هو ليس كما قلت بل ذو عدد لفات كثيرة جدا بالمقارنة بالملفين l1,l2 قد تصل النسبة الى 1/200 .. مؤكد هذا الكلام يحتاج لتفصيل اكبر سنتاوله لاحقا .
2-ذكرت ان الدايود الضوئي والمقاومة هي لغرض حمل على الفوتو كوبلر .... هل الفوتوكوبلر يحتاج لحمل لكي يعمل الا يكون للمقاومة والدايود فوائد اخرى ؟
3-ذكرت في النقطة الخامسة ان q2 هو لغرض مسك الدائرة حتى بعد زوال المؤثر ..... حبيبي مسكها عن ماذا مسكها على اي حالة (تشغيل فصل ) ثم المؤثر هل هو شيء يفعل مايحلو له مرة يبقى ومرة يزول ؟؟ تحتاج هنا الى دقة بالوصف .
4- الشرح ليس بالدقة الكافية ابدا وهناك بعض الكلمات تجعل القاريء يذهب بعيدا عن الدائرة مثلا ..بدايه الكلام قلت عندما يحدث اتصال لملف L2 مع الارض ... استغرب لهذا القول !!! L2 هو في المحولة والمفترض معزول وداخل جسم بلاستيكي او عازل ضمن الجهاز كيف يلامس L2 الارض؟؟؟ حبيبي L2 ليس له دخل بالموضوع لان التلامس او التسريب سيكون من اي نقطة ضمن التسليكات او التاسيسات في الموقع ..
5- اخيرا وهذا في عدم دقة التسمية على الرغم من اننا نعرف وظيفة الدائرة سابقا وشرحناها لكن ليس باستخدام الفوتو كوبلر انك تسمي الدائرة (((مانع تسرب للتيار))) فهي حماية ضد الاستمرار بالتسرب وبالتالي حماية من التكهرب . فهي تعمل على مبدا التسرب ولو قلنا مانع هذا يعني لاتعمل ابدا .
|
تحياتي اخ نعيم
الم تقسو قليلا على صديقنا
حقيقة انا فهمت عليه تماما ماذا يقصد لكن ربما طريقة التعبير خاطئة
عموما الدائرة لك وانت من يتصرف بها لكن احببت الدفاع عنه قليلا
هههههه
تحياتي
دائرة الكترونية للنقاش (90 )
