بدي اعرف شنو اسم هاي القطعة

[mohamedeada]

السلام عليكم
اخوكم ما يعرف شي بالالكترونيك او الكهرباء
بس ودي اسال
ودي ادخل 6 او 9 فولط واخرجها من الجهة الثانية بس بشرط لما يكون هناك مدخل ثاني الي هو 0.08 فولط يعني شرط المرور هو انه تجي 0.08 لو ما تجي ما تمر ال 9 فولط يعني مثل الجسر المتحرك او القنطرة تكمل الدائرة لما تجيها ال 0.08 ولما ما تجي تقطع
اتمنى اكون وصلت سوالي
بدي اعرف شنو اسم هاي القطعة الي ادخلها مدخلين وتخرج مخرج واحد
جزاكم الله خير محتاجها ضروري

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة mohamedeada

السلام عليكم
اخوكم ما يعرف شي بالالكترونيك او الكهرباء
بس ودي اسال
ودي ادخل 6 او 9 فولط واخرجها من الجهة الثانية بس بشرط لما يكون هناك مدخل ثاني الي هو 0.08 فولط يعني شرط المرور هو انه تجي 0.08 لو ما تجي ما تمر ال 9 فولط يعني مثل الجسر المتحرك او القنطرة تكمل الدائرة لما تجيها ال 0.08 ولما ما تجي تقطع
اتمنى اكون وصلت سوالي
بدي اعرف شنو اسم هاي القطعة الي ادخلها مدخلين وتخرج مخرج واحد
جزاكم الله خير محتاجها ضروري

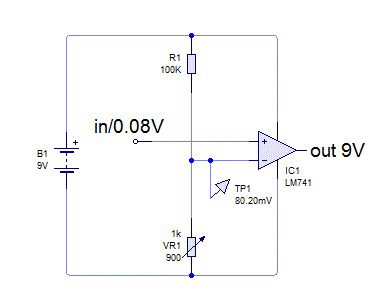

(مكبر عمليات ) ويستخدم في حالتك هذه كمقارن جهد : استخدم LM741 فيه مدخلان الاول موجب يسمى غير عاكس والثاني سالب يسمى عاكس : اجعل تجهيز المتكاملة 9V ثم استخدم مجزء جهد مقاومة متغيرة على المدخل العاكس بحيث يكون الجهد عليه (0.08) بمعنى اخر 80 ملي فولت وهو سيكون جهدا مرجعيا للدائرة ..اذا ادخلت فولت على المدخل الاخر (الموجب غير العاكس فان الخرج لايكون 9 حتى يكون دخل المقارن الموجب (80 ملي فولت ) او اعلى وبهذا يتحقق الطلب ممكن طبعا تستخدم عازل ترانزستور عند الخرج لتشغيل حمل على هذا الخرج تحياتي وانظر المخطط التالي ..

هنا كما طلبت يصبح خرج المقارن وهو 9فولت مرهون بوجود الفولت 80 ملي على الدخل الموجب ويستحسن ربط مقاومةعلى الدخل الموجب الى الارض كي تضمن الحالة بتصفير جهد الدخل في حال غياب الفولت 0.08 فاتني رسمها استخدم 10K مثلا ..

[mohamedeada]

اخي نعيم ممنون على الرد
بس انا مثل ما اسلفت ما عندي خبرة بالاليكترونيات
بس لو تقولي تحديدا شو هو اسم القطعة بالضبط لكي اشتريها وادخل عليها 9v
ويكون فيها مكان مدخل ثاني لما ادخله ال 0.08 v يكمل الدائرة ويخرج 9 او 8 او 7 او 6 v مو مشكلة ويفضل بدون كارت او اي شي تكون قطعة وحدة يكون الها مدخلين ومخرج
اسف على شرحي البدائي يمكن بس اني قتلك مو عارف شي بالاليكترونيك
اسف على الاطاله

[mohamedeada]

اخي نعيم للتوضيح
ال 9 v هي من بطارية
وال 0.08 تاتي من سماعة
للتوضيح فقط

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة mohamedeada

اخي نعيم للتوضيح
ال 9 v هي من بطارية
وال 0.08 تاتي من سماعة
للتوضيح فقط

9 فولت البطارية محلولة لانك ستجعلها مصدر للمتكاملة وسيكون الخرج اقل بقليل من 9 فولت لكن الجهد (0.08 فولت او 80 ملي فولت ) من سماعة كيف ؟؟ السماعة لاتخرج جهد بل تحتاج جهد هل تقصد مخرج صوتي يغذي سماعة : اذا كان كذالك تحتاج بعض الاضافات لان الفولت هنا اصبح متناوب (اشارة صوتية ) ممكن تشرح الفكرة لكي تكون المساعدة دفعة واحدة ويتم حساب الامور بشكل افضل تحياتي ..

[mourad3d]

منهدس نعيم فى شىء عندى فى ألتباس فى الفهم اريد منك توضيح ما الحالة التى يكون فى المتكاملة مكبر عمليات او مقارن جهد لانى ااى متكامله تقوم بعمل الوظفتين

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة mourad3d

منهدس نعيم فى شىء عندى فى ألتباس فى الفهم اريد منك توضيح ما الحالة التى يكون فى المتكاملة مكبر عمليات او مقارن جهد لانى ااى متكامله تقوم بعمل الوظفتين

سؤال جدا مهم اخي العزيز مراد وجوابه بسيط جدا .. التسمية العامة هي مكبر عمليات متى يكون مقارن اذا كان الدخلان ليس لهم علاقة بالخرج يكون هنا مقارن وكلمة مقارن هنا تعتمد على تصميم الدائرة ممكن ان يكون هناك جهد في احد المدخلين وتقارن عليه القيمة التي يصلها المدخل الاخر وفي اختصار شديد اذا جمعت الدخلين حسب علامة الدخل وكان الناتج سالبا كان الخرج واطي ويسمى صفر منطق اما اذا كان الناتج موجبا كان الخرج موجب وهو اقرب الى المصدر ..
اما المكبر فهو مقارن مع تغذية عكسية سالبة مابين الخرج والمدخل العاكس .. لماذا سالبة لكي نحدد في هذه التغذية نسبة التكبير وتساوي المقاومة للتغذية العكسية على مقاومة دخل الاشارة ..
اذا نستطيع ان نقول ان المقارن هو ايضا مكبر لكن نسبة التكبير (ما لانهاية ) لان المقاومة العكسية (مالانهاية) اي بدون مقاومة عكسية .. فالانقلاب الموجب لادنى تغلب للاشارة على الطرف الموجب بالنسبة للعاكس تؤدي الى خرج مساوي للمصدر ..

[salah56bachir]

المشاركة الأصلية كتبت بواسطة نعيم البديري

سؤال جدا مهم اخي العزيز مراد وجوابه بسيط جدا .. التسمية العامة هي مكبر عمليات متى يكون مقارن اذا كان الدخلان ليس لهم علاقة بالخرج يكون هنا مقارن وكلمة مقارن هنا تعتمد على تصميم الدائرة ممكن ان يكون هناك جهد في احد المدخلين وتقارن عليه القيمة التي يصلها المدخل الاخر وفي اختصار شديد اذا جمعت الدخلين حسب علامة الدخل وكان الناتج سالبا كان الخرج واطي ويسمى صفر منطق اما اذا كان الناتج موجبا كان الخرج موجب وهو اقرب الى المصدر ..
اما المكبر فهو مقارن مع تغذية عكسية سالبة مابين الخرج والمدخل العاكس .. لماذا سالبة لكي نحدد في هذه التغذية نسبة التكبير وتساوي المقاومة للتغذية العكسية على مقاومة دخل الاشارة ..
اذا نستطيع ان نقول ان المقارن هو ايضا مكبر لكن نسبة التكبير (ما لانهاية ) لان المقاومة العكسية (مالانهاية) اي بدون مقاومة عكسية .. فالانقلاب الموجب لادنى تغلب للاشارة على الطرف الموجب بالنسبة للعاكس تؤدي الى خرج مساوي للمصدر ..

الأستاذ نعيم البديري ...السلام عليكم ورحمة الله وبركاته.
لدي سؤال على السريع لوتكرمت....
قد أشرت لمضمون سؤالي في مشاركتك وقد لونته بالأحمر ويتمثل في:
1)هل يمكن أن نجعل جهد أي من المدخلين جهدا مرجعيا...سواء كان عاكسا أو غير عاكس ...أم يجب أن يكون المدخل العاكس هو فقط من يصلح لأن يكون جهدا مرجعيا...
2)وهل هناك فرق في إختيار أحد المدخلين ليكون جهدا مرجعيا...أم أن أي منهما ينوب على الآخر...أرجو أن يكون السؤال واضح وشكرا...
