تعديل عنوان : ارجو المساعده انا معي اي سي 4028

[مخريان]

السلام عليكم ورحمة الله وبركاته الي الاخوة ارجو المساعده انا معي اي سي 28 40 رايد ان استفيد منه في عمل دائرة تحكم عن بعد واريد منكم من عنده خبره في هذا الامر ان يفيدني او يزودني بمخطط دائره واسم القطع التي تكون مع هذا الايسي ولكم جزيل الشكر

[mourad3d]

وعليكم السلام الايسى 4028 وظيفته تحويل العدد الثانى الى عدد مكود عشرى وممكن الاستفادة منه فى العد باستخدم ايسى اخر 4518
ولعمل دائرة تحكم عن بعد محتاج ايسى مشفر وفك التشفير

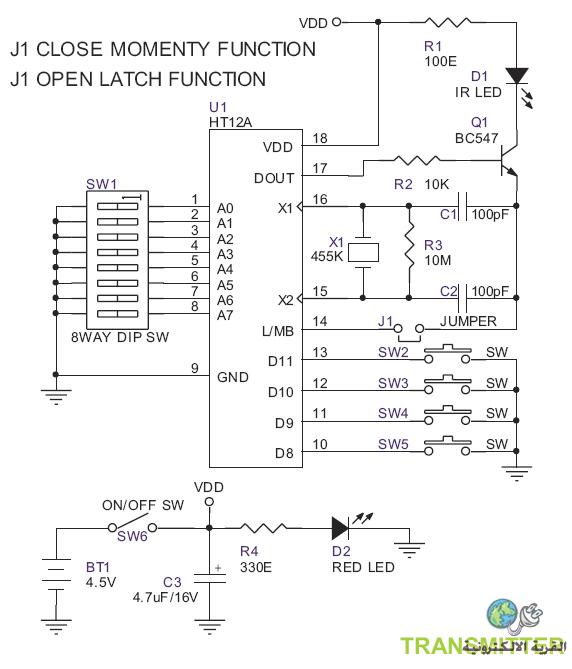

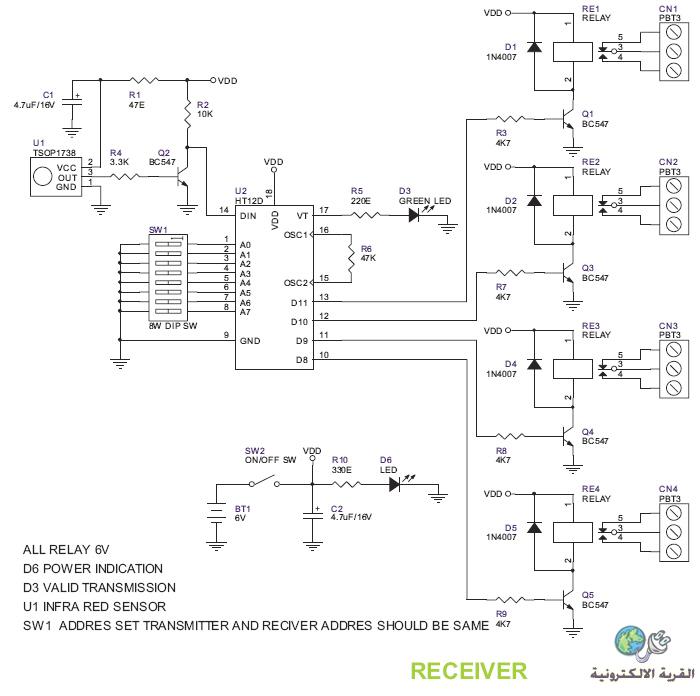

دائرة استقبال وارسال باستخدام الانفرليد

[مخريان]

ياخي ارجو منك ان توضحلي اكثر بطريقه مبسطه وكيف اعمل الدائرة الان اخيك

ماعنده الاخبره الكافيه وعذرني على ازعاجك

والله يكتب اجرك

[مخريان]

وينكم ينشامى تكفون

[dmostafa]

أخى لك موضوع تسأل فيه عن المتكاملة cm8870 وهى تختص بهذا الموضوع

فهى عبارة عن ديكودر تقوم بتحويل النغمات الصادرة من ازرار التليفون الى عداد ثنائى

والعمل كما يلى تقوم بتوصيل الدخل لها بمخرج سماعة الاذن لتليفون محمول وخرجها

وهو عبارة عن 4 مخارج يتم توصيلهم بمتكاملة تقوم بتحويل العدد الثنائى الى عشرى

ومنه الى ريلاى ( او ما شابه )

الية العمل..
تقوم بالاتصال من الخارج على رقم التليفون المحمول بشرط ان تكون مهيئه للرد الالى

بعد ذلك تقوم بالضغط على اى زر من 1 الى 9 فيقوم التليفون المتصل مع ال8870

باخراج هذا التون عبر مخرج السماعة الى المتكاملة التى تقوم بتحويلة الى رقم

ثنائى معبر عن هذا التون ثم عشرى ثم يطبق على الريلاى فيقوم بتشغيل جهاز

معين وبذلك تستطيع التحكم فى الاجهزة عن بعد وبحد اقصى 9 اجهزة
