مشكله في دائره

[السيد بدوى]

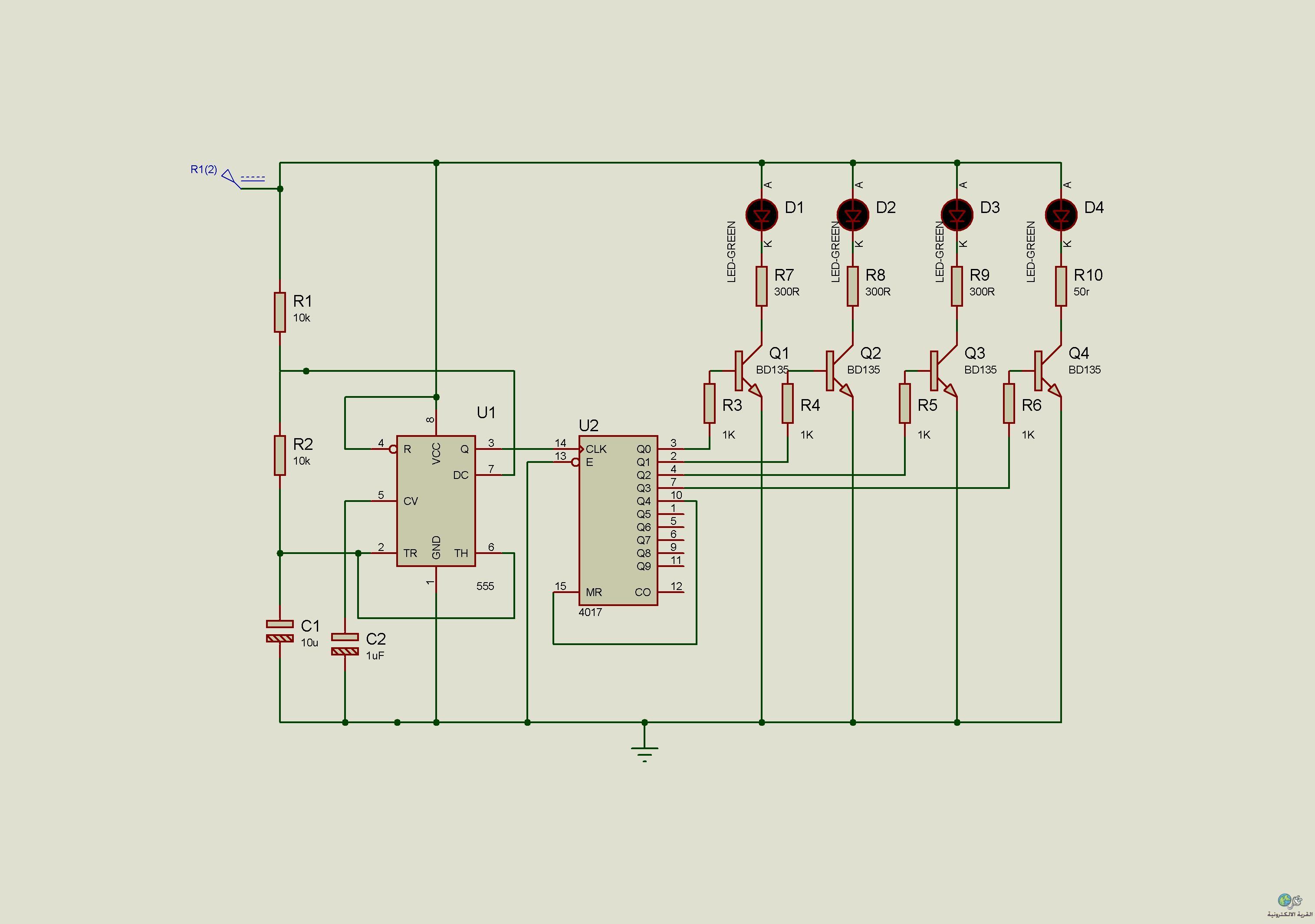

قمت بتنفيذ هذه الدائره pcb ولكنها لا تعمل ic 555 يسخن بشده

[الألكتروني78]

المشاركة الأصلية كتبت بواسطة السيد بدوى

قمت بتنفيذ هذه الدائره pcb ولكنها لا تعمل ic 555 يسخن بشده

السلام عليكم أخي العزيز
عذرا الصورة صغيرة جدا وغير واضحة

[فكروعلم]

المشاركة الأصلية كتبت بواسطة السيد بدوى

قمت بتنفيذ هذه الدائره pcb ولكنها لا تعمل ic 555 يسخن بشده

من الواجب رفع صورة ال pcb لكي يعرف الأعضاء أين الخطأ في الدارة

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
---------------------------------
اخى الكريم
من المفضل ان يتم عمل الدائرة قبل البدء بعمل PCB
وعليه يتم اعاده عمل الدائرة على بريدبورد مرحله ثم مرحلة

[mourad3d]

المشاركة الأصلية كتبت بواسطة السيد بدوى

قمت بتنفيذ هذه الدائره pcb ولكنها لا تعمل ic 555 يسخن بشده

راجع الايسى سخونيه الايسى دلالاله على عدم عمله استبداله باخر وبالتوفيق

[السيد بدوى]

السلام عليكم -شكرا لمشاركتكم- اذا قمت بالضغط علي الصوره سيتم تكبير الصوره- قمت بتجربه الدائره علي محاكاه البروتس- وتعمل بدون مشاكل

[نعيم البديري]

الدائرة صحيحة وليس فيها خطأ لكن ممكن الخطأ ان يكون بالتنفيذ مثلا كما قال الاخ فكر وعلم ممكن صورة للدائرة المنفذة من الجهتين لكي نستطيع تحديد الخطأ وان لم يوجد فهو في الاي سي نفسه تحياتي .

[السيد بدوى]

صصوره الدائره pcb
