سؤال فى المكثفات؟؟

[uosef_001]

ما الفرق بين المكثف السيراميك والمكثف الكيميائي ؟
وهل المكثف الكيميائي ممكن ان يعمل محل المكثف السيراميك ؟

وهل يوجد مكثف 100uf سيراميك ؟

[mourad3d]

المكثف الكيميائى يقوم بالشحن والتفريغ ومنع التيار المستمر وتحديد التيار المتردد عند تردد معين يمر حسب قيمه المكثف

المكثف السيراميك لا يقوم بالشحن والتفريغ ولكن يمنع التيار المستمر وتحديد التيار المتردد عند تردد معين يمر حسب قيمه المكثف


الاستخدامات حسب احتياجك فى الدائرة والوظيفه التى يقوم بها المكثف

القيم تقريبا موجوده ولكن المكثفات البف بتبقى بقيم صغيره جدا

[uosef_001]

مششكور اخي الكريم
بس انا عايز استخدم المكثف على خرج المذبذب 4047 لكن مش ﻻقي سيراميك 100ميكرو الموجود كيميائي
بينفع استخدمه هنا وﻻ ﻻ

[mourad3d]

ياريت تضع صورة للدائرة وتوضح بعد وصل المكثف على خرج المتكامله هيكون واصل لايه لسماعة او ليد ام ماذا ؟؟؟

[م.وليد الفرا]

السلام عليكم
اضافة الى ما ذكره اخي مراد اود ان اضيف
1- أي مكثف في العالم يشحن ويفرغ مهما كانت سعته قليلة، وعمل المكثفات عموما يعتمد على ظاهرة الشحن والتفريغ
2- الفرق بين السيراميك والكيميائي ان السيراميك ليس له قطبيه اما الكيميائي فله قطبية،، يعني الكيميائي لازم نوصله بالدارة بطريقة معينة الموجب على الموجب والسالب على السالب
3- لا اعتقد انه يوجد مكثف سيراميك بقيمة 100 مايكرو
4- اذا كنت مضطرا لاستخدام كيميائي وتريد الغاء قصة القطبية فيمكنك استخدام مكثفين كيميائيين متصلين معا على التوالي، بحيث تربط الطرفين الموجبين لهما معا ويبقى لديك طرفان سالبان،، او العكس،، مع مراعة قيمة السعة الناتجة بعد التوصيل على التوازي

تحياتي لكما

ملاحظة للاخ مراد// متى نوصل مكثف مع ليد؟ يعني في اي حالة وكيف نوصله؟ سؤالي للاستعلام فقط
بارك الله فيكم

[نعيم البديري]

بالاضافة الى ماذكره الاستاذ وليد ولقد فصل الاجابة بشكل واضح : اشير الى وجود مكثفات كيماوية لكن ليس قطبية اي ليس فيها اتجاه وتستعمل في التيار المتناوب وفيها سعات عالية كالمستخدمة مع المحركات الكهربائية ..

[mourad3d]

المشاركة الأصلية كتبت بواسطة م.وليد الفرا

ملاحظة للاخ مراد// متى نوصل مكثف مع ليد؟ يعني في اي حالة وكيف نوصله؟ سؤالي للاستعلام فقط
بارك الله فيكم

مشكور م وليد بارك الله فيك قمت استخدام المكثف مع الليد بالتوازى حالة الخرج متردد يدخل على ترانزستور من ثم الى الليد والمكثف 100 ميكرو على المجمع لتثبت النبضات المتتاليه من الخرج المتردد ليعطى أون وأوف اى نبضه واحده فقط بدلا من النبضات المتتاليه عند تغير الحالة كما فى دائرة استقبال الانفرا ليد وطرقت لك سؤال سابقا فى نفسى الخصوص ولم تجبنى عليه بخصوص ظهور نبضه تشغيل فى بدايه توصيل الدائرة بمصدر الجهد
كيف تغلبت على هذه المشكلة
قمت بنقل المكثف 100 ميكرو على المجمع افضل من القاعدة وكانت النتيجه افضل

http://www.qariya.com/vb/showthread.php?t=11263

[uosef_001]

المشاركة الأصلية كتبت بواسطة mourad3d

ياريت تضع صورة للدائرة وتوضح بعد وصل المكثف على خرج المتكامله هيكون واصل لايه لسماعة او ليد ام ماذا ؟؟؟

عايز استخدم المكثف على خرج المذبذب 4047

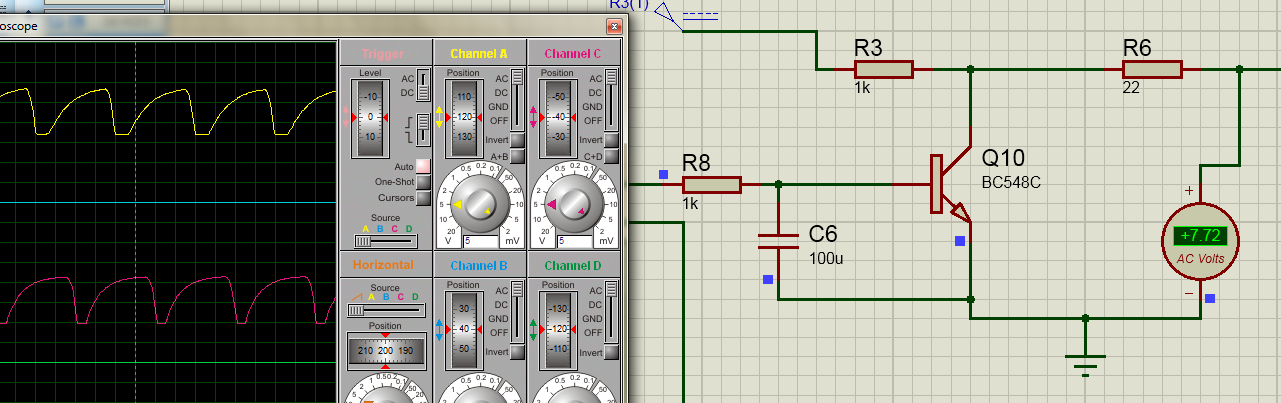

وهذي صورة المحاكاة على برنامج بروتس للشكل الموجة بعد اضافة المكثف
السؤال بينفع استخدم مكثف كيميائي هنا بدل الرخام
