دائرة الكترونية للنقاش ( 91 )

[فكروعلم]

السلام عليكم

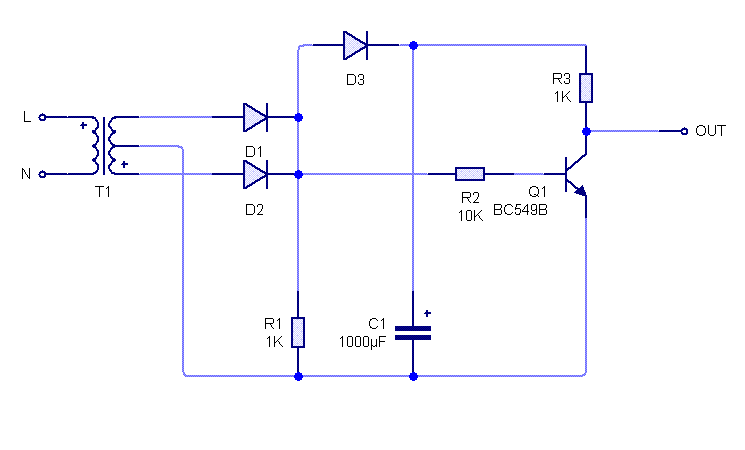

هذه هي الدارة 91 من سلسلة دائرة الكترونية للنقاش علينا تحليل الدائرة للوصول إلى وظيفتها وطريقة عملها والدارة سهلة وعناصرها قليلة

[rokoz77]

تحياتي اخي محسن
الدائرة على بساطتها الا انها تحوي افكارا اخرى
بانتظار الاخوة

[Sallam]

أسعد الله أوقاتك أخي فكروعلم

أعتقد أن الدارة وبحسب المخطط هي لكشف المرور بالصفر عند المرور من الموجب الى السالب ومن السالب الى الموجب
اي أن الدارة تقوم بكشف كل مرور بالصفر
فالترانزستور سيبقى بحالة توصيل الى ان يتم تبديل الموجة فيغلق الترانزستور ليمر جهد موجب أعظمي عند نقطة المجمع وتتكرر عند كل مرور للموجة بجهد الصفر

ارجو أن أكون قد وفقت بإجابتي فما أملكه من معلومات بسيطة ناتجة عن مجهود شخصي وأنا إن كنت قد تعلمت أمورا جيدة عن الإلترونيات فيعود الفضل لله أولا وللقرية الإلكترونية بكل أساتذتها وأعضاءها
فالشكر للجميع

[فكروعلم]

المشاركة الأصلية كتبت بواسطة Sallam

أسعد الله أوقاتك أخي فكروعلم

أعتقد أن الدارة وبحسب المخطط هي لكشف المرور بالصفر عند المرور من الموجب الى السالب ومن السالب الى الموجب
اي أن الدارة تقوم بكشف كل مرور بالصفر
فالترانزستور سيبقى بحالة توصيل الى ان يتم تبديل الموجة فيغلق الترانزستور ليمر جهد موجب أعظمي عند نقطة المجمع وتتكرر عند كل مرور للموجة بجهد الصفر

ارجو أن أكون قد وفقت بإجابتي فما أملكه من معلومات بسيطة ناتجة عن مجهود شخصي وأنا إن كنت قد تعلمت أمورا جيدة عن الإلترونيات فيعود الفضل لله أولا وللقرية الإلكترونية بكل أساتذتها وأعضاءها
فالشكر للجميع

(((((((((((((((( 素晴らしいと分析 ))))))))))))))))))))))

[نعيم البديري]

السلام عليكم : دائرة بسيطة وممتازة فلنتعرف على فكرتها :
1- محول سنتر تاب
2- دايودان (d1,d2) لغرض توحيد الاتجاه (جعل النصفين للموجة موجبتان)
3-مكثف ترشيح (لتغذية انحياز الجامع )
4- ترانزستور npn
5- مقاومة حمل على جامع الترانزستور 1k
6- R1,R2 انحياز لتقليل تيار القاعدة .
7- لاننسى ان الفكرة تعتمد على d3 فلولا وجوده لاتؤدي الدائرة عملها ..
الان لنناقش الاتي :
ماهو دور d3 ؟...... مالفرق بين تجهيز جامع الترانزستور وتجهيز القاعدة من حيث شكل الاشارة ؟ماهو تردد الخرج عند نقطة الخرج out على جامع الترانزستور ؟
واخيرا بمن يمكن ان نستفيد من هذه الدائرة ؟ تحياتي للجميع ..

[seakrokram]

السلام عليكم ورحمه الله وبركاته
كيفك استاذ محسن اطلب من الرب ان يحفظكم ويحفظ سوريه الحبيبه من كل مكروه
اشكرك اخ نعيم على التوضيح اريد ان اجيب على الاسئلله التي اثرتها لتوضيح الدائرة
1- الدايود D3 يمنع تفريغ المكثفه C1 خلال المقاومه R1 وبالتالي توفير مصدر DC لجامع الترانسستر ناعم
2- الجهد المسلط على قاعدة الترانسستر هي فولتيه النصف الموجب الخارج من
الدايودين D1 D2
3- لذلك سوف يتوقف الترانسستر عن العمل عنما يكون الجهد المسلط على قاعدة الترانسستر بحدود 0.7 واقل من ذلك ويعمل الترانسستر عند الجهد على القاعدة اعلى من 0.7
4- التردد على جامع الترانسستر ضعف تردد المصدر المغذي للمحول
هذا كمشاركه اوليه

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
كيفك استاذ محسن اطلب من الرب ان يحفظكم ويحفظ سوريه الحبيبه من كل مكروه
اشكرك اخ نعيم على التوضيح اريد ان اجيب على الاسئلله التي اثرتها لتوضيح الدائرة
1- الدايود D3 يمنع تفريغ المكثفه C1 خلال المقاومه R1 وبالتالي توفير مصدر DC لجامع الترانسستر ناعم
2- الجهد المسلط على قاعدة الترانسستر هي فولتيه النصف الموجب الخارج من
الدايودين D1 D2
3- لذلك سوف يتوقف الترانسستر عن العمل عنما يكون الجهد المسلط على قاعدة الترانسستر بحدود 0.7 واقل من ذلك ويعمل الترانسستر عند الجهد على القاعدة اعلى من 0.7
4- التردد على جامع الترانسستر ضعف تردد المصدر المغذي للمحول
هذا كمشاركه اوليه

كلام جميل اخي seakrokram لكن النقطة (1) اجبت عليها بنسبة 50% ..هناك غاية اخرى اخي الحبيب من الدايود D3 بالاضافة لما ذكرت تتعلق بعمل الدائرة ..
تحياتي للجميع .

[seakrokram]

اتصور واجب الدايود D3 يجبر ان يمرر تيار نبضي في الحمل وفعلا لولا وجود الدايود هذا
لاتعمل الدائرة مثل ما تفضل اخي نعيم لحظه توقف الترانسستر عن العمل اي عندما تكون الفولتيه على قاعده الترانسستر افل من 0.7 فولت
