دائرة الكترونية للنقاش ( 92 )

[فكروعلم]

السلام عليكم

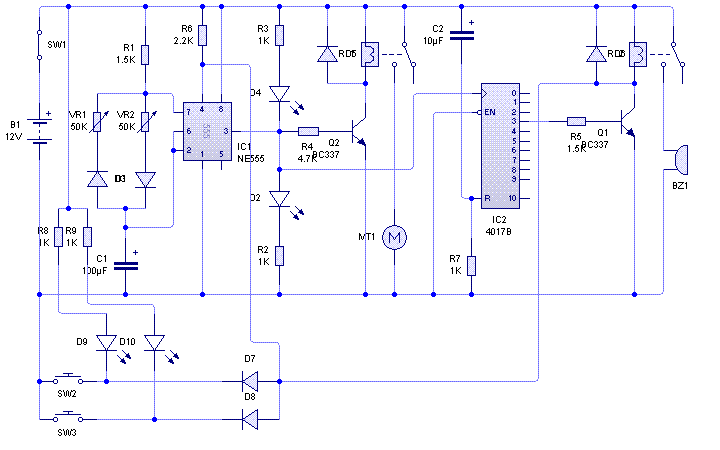

أخوتي أقدم لكم الدارة 92 من سلسلة دائرة الكترونية للنقاش للوصول إلى وظيفتها وطريقة عملها وهذه الدارة من تصميمي أتمني أن نقضي معها نقاش علمي مفيد

[نعيم البديري]

السلام عليكم : اخي الغالي والاستاذ العزيز (فكروعلم)
بعد نظرة خاطفة على مخطط الدائرة توقفت قليلا على مسألتين اذا ممكن الاجابة عليهما ..
1- هل ان R6 هي فعلا على خط التجهيز 8 للمتكاملة 555 ام هي على خط الترسيت 4 مع الخط الموصول بها الى الدايودين 7 و 8 ؟؟
2- ارى تناظر وتطابق كامل للمفتاحين sw3 و sw2 وما يلحق بهما من عناصر فما الداعي لهذا التوازي ؟؟
اذا كانت النقطتان مقصودتان بالتصميم نريد ان تقول لنا (نعم) لكي ننطلق بالتفكير بالدائرة ..

[فكروعلم]

السلام عليكم
ألف شكر لك أخ نعيم على الملاحظة الأولى وتم التعديل وبالنسبة للمفتاحين وصلهم صحيح إذ يركبان في مكانين مختلفين ويؤديان نفس المهمة

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
ألف شكر لك أخ نعيم على الملاحظة الأولى وتم التعديل وبالنسبة للمفتاحين وصلهم صحيح إذ يركبان في مكانين مختلفين ويؤديان نفس المهمة

شكرا استاذنا ولو تسببت في كشف احدى الوسائل المساعدة بخصوص المفتاحين !!

[dmostafa]

السلام عليكم

كفكرة عامة وليست مفصلة فان المتكاملة 555 تعمل هنا ك pwm ويتحكم فى زمن ( عرض )وعدد النبضات الموجبة عن طريق التوليفة المكونة من d3.vr1.vr2 ليعمل الموتور عن طريق التحكم بالتردد وليس الفولت وعندما يكون خرج المتكاملة 555 نبضة موجبة تقوم بتشغيل q2 والذى بدورة يحفز الريلاى فيقوم الموتور بالعمل وفى نفس الوقت تصل نفس هذة النبضة الى مدخل ال clok للمتكاملة 4017 فتقوم بجعل الخرج الاول موجب ويظل هكذا طالما استمرت هذة النبضة الموجبة وعند تحول خرج 555 الى النبضة السالبة يتوقف كلا من الموتور ويظل الخرج الاول ل4017 فى حالة 1 وعند تكرار التحول من النبضة الموجبة الى السالبة ففى النبضة الموجبة الرابعة يعمل الترانزستور q1 الذى يحفز الريلاى فيعمل البزر ويظل يعمل حتى تاتى النبضة الموجبة رقم 5 فيتوقف عن العمل وهكذا والبرسين لهم نفس الوظيفة فعند الضغط على احدهما يتم عمل ريسيت 555 لتبدأ العمل من جديد والى شرح مفصل منى او من غيرى

تحياتى للجميع

[فكروعلم]

المشاركة الأصلية كتبت بواسطة dmostafa

السلام عليكم

كفكرة عامة وليست مفصلة فان المتكاملة 555 تعمل هنا ك pwm ويتحكم فى زمن ( عرض )وعدد النبضات الموجبة عن طريق التوليفة المكونة من d3.vr1.vr2 ليعمل الموتور عن طريق التحكم بالتردد وليس الفولت وعندما يكون خرج المتكاملة 555 نبضة موجبة تقوم بتشغيل q2 والذى بدورة يحفز الريلاى فيقوم الموتور بالعمل وفى نفس الوقت تصل نفس هذة النبضة الى مدخل ال clok للمتكاملة 4017 فتقوم بجعل الخرج الاول موجب ويظل هكذا طالما استمرت هذة النبضة الموجبة وعند تحول خرج 555 الى النبضة السالبة يتوقف كلا من الموتور ويظل الخرج الاول ل4017 فى حالة 1 وعند تكرار التحول من النبضة الموجبة الى السالبة ففى النبضة الموجبة الرابعة يعمل الترانزستور q1 الذى يحفز الريلاى فيعمل البزر ويظل يعمل حتى تاتى النبضة الموجبة رقم 5 فيتوقف عن العمل وهكذا والبرسين لهم نفس الوظيفة فعند الضغط على احدهما يتم عمل ريسيت 555 لتبدأ العمل من جديد والى شرح مفصل منى او من غيرى

تحياتى للجميع

السلام عليكم
أخ مصطفي دقق جيداً لا يوجد pwm في الدارة حاول التدقيق أكثر

[نعيم البديري]

الاخ مصطفى لاحظ القيم الملحقة بالمذبذب 555 ماذا تدل لك هل هذا التردد عالي ام منخفض ؟

[dmostafa]

اخى محسن / نعيم

معلش اتسرعت بجانب عدم التركيز وجت فيه المرة دى ههههههه والسبب هو جزء من دائرة اخونا نعيم هذة
http://www.qariya.com/vb/showthread.php?t=133314&page=3
بالمشاركة رقم 20
لم استطيع رفع الصورة لتعطل مركز رفع الصور بالقرية

اخى نعيم فعلا التردد منخفض
