مساعدة من المحترفين الى مبتدىء شرح للدائره المتكامله CD4015BE

[moonattar]

السلام عليكم
ممكن شرح للدائره المتكامله CD4015BE
اريد عمل دائره اضائه متتابعه باستخدام CD4015BE و 555
كيف يمكن اضائه 10 ليد على ترانزيستور CB547B
مع الشكر فى انتظار الرد
جزاكم الله كل خير

[ahmed nafee]

السلام عليكم
قمت منذ فترة طويلة بتنفيذ دائرة أضواء متتابعة 10 مخارج
ولكن بإستخدام المتكاملة 4017 وليس 4015
ولكن نفس الفكرة واحدة



أما إستخدام الترانزيستورات

يمكن إستخدام أى رقم من النوع npn

يتم ربط كل خرج من المتكاملة بفاعدة ترانزيستور عن طريق مقاومة

يتم ربط أى عدد من الليدات على التوازى مع الليد فى الصورة أدناه ومع كل ليد مقاومة 500أوم

(لايشترط 5 فولت الموضحة بالصورة) ويتم تغذية الترانزيستور من نفس الجهد المغذى للدائرة

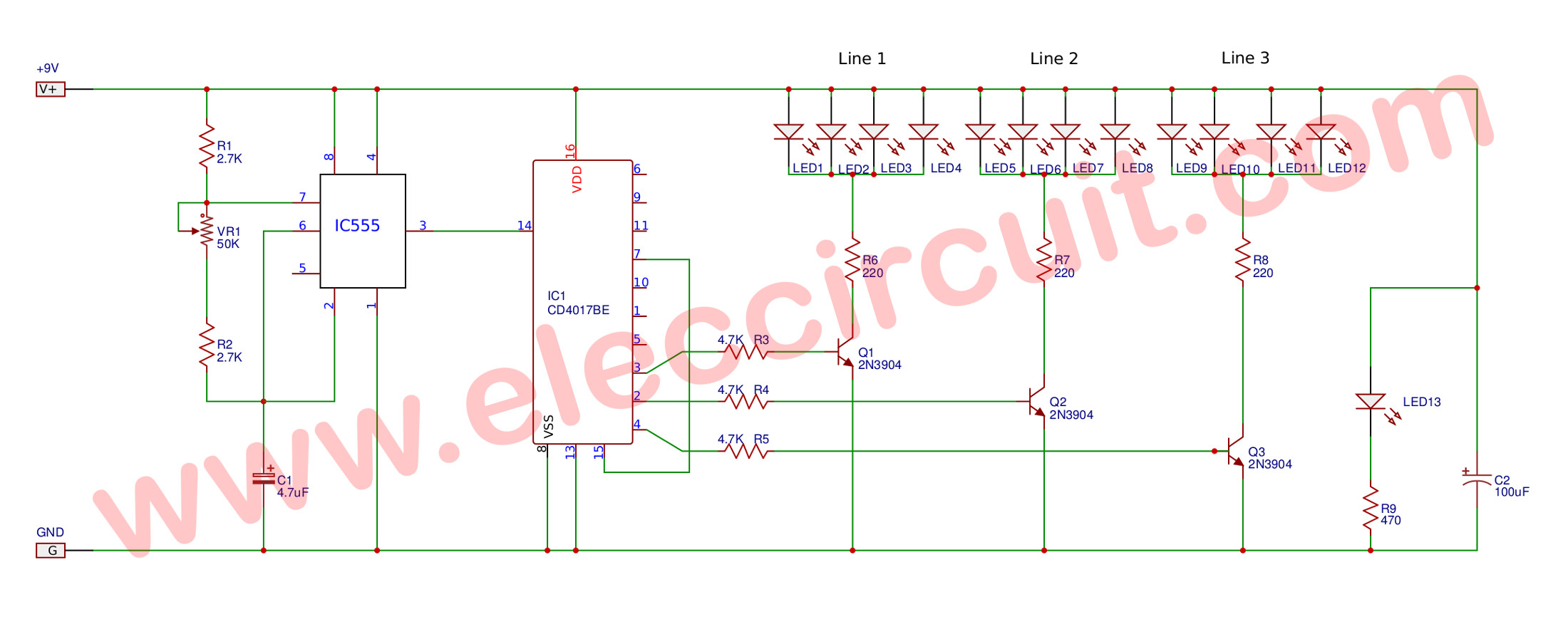

أو يمكنك فهم الجزء الخاص بكيفية توصيل الترانزيستورات من الدائرة المشابهة أدناه

[moonattar]

لا اعرف كيف اشكرك
لقد اعطيتنى معلومه قيمه جدا لى
جزاك الله الف خير
مع كامل الشكر والتقدير

[moonattar]

اشكرك للمره الثانيه
لقد قمت بتطبيق مثال اناره عشره ليدات على ترانزيستور CB547Bمتصل ب 4015 مع مقاومه 1 ك مع القاعده وتوصيل الاميتر بالسالب والكوليكتور مووصل عليه 10 ليد ومع كل ليد مقاومه 220 متصله كلا منها على الموجب ونجحت معى شكرا جزيلا

[moonattar]

ممكن اعرف ما هى فائدة 555 فى الدائره وهل اذا حذفتها من الدائره اى التوصيل ل 4015 مباشره هل ستقوم بعمل اناره متتاليه
مع الشكر

[ahmed nafee]

مبروك نجاح الدائرة
بخصوص وظيفة ic 555 هو مولد نبضات متتابعة ( يتم التحكم فى الوقت بين كل نبضة والأخرى عم طريق المقاومة المتغيرة)

تخرج النبضة ( كل ثانية مثلاً) من الطرف رقم 3 من 555 إلى الطرف رقم 14 من 4017

يقوم 4017 بإخراج النبضة كل مرة من طرف مختلف ( الطرف 3 ثم 2 ثم 4 ثم 7 ... وهكذا)

وبالتالى يضىء الليد المرتبط بطرف خروج النبضة ثم ينطفىء ويضىء الذى بعده



أما بخصوص 4015 فلم أستخدمه من قبل ... ولكن أعتقد أنه لايحتوى على مولد نبضات داخلى وبالتالى لابد من 555 معه .... والله أعلم

[moonattar]

شكرا للمعلومه
ونجاح الدائره الفضل لله ثم لك
مع كامل الشكر والتقدير

هل ممكن صوره ل 4017 وشرح طريقة عمله
وايضا لماذا نقوم بعمل كروس بين ارجل 2 و 6 وتركيب مقاومه بين 7 و 8 فى 555
اسف لكثرة الأسئله ولكن ذوقك واهتمامك بالرد جعلنى أسأل
شكرا
تحياتى

[moonattar]

معنى ذالك يمكن عمل دائره اناره متتابعه ب 4017 بدون 555
