دارة اضاءة مصابيح المنزل اوتوماتيكيا عند حلول الظلام

[daoud]

هل تعاني من قلة تواجدك فى ورشتك ليلا وكل مرة تذهب لانارة مصابيحها
ثم تعود مرهقا واحيانا تنسى تشغيلها ؟

هل يتطلب منك الامر الى تشغيل مصابيح
منزلك قبل حلول الظلام اثناء عدم تواجدك فى البيت ؟

هل تعانى من تشغيل دارة معينة , كجهاز تسخين دوش او حمام
عـند كل صباح بحيث يتطلب منك دائما الابكار فى الصباح الى تسخين المياة ؟


نعم بهذه الدارة البسيطة يمكنك ان تحل بعض مشاكلك
بهذه الدراة تستطيع ان تعمل اضاءة اوتومتيكية
لمصابيح منزلك عند حلول الظلام و تنطفئء عند طلوع الفجر
العلامات الاولى من ضوء النهار

هنا اعطينا ميثالا فقط للتحكم فى المصابيح و كل واحد له شانه الخاص فى
تركيب الدارة حيث يريد...
ان العنصر الاساسي فى الدارة الذى يستشعر الضوء و هو المسؤوول الاول
عن تحسس الضوء هو المقاومة الضوئية
L D R
وهي مصنوعة من كبريتات الكادميوم (Cadmium Sulfite) واختصارها (CdS)
او (Light Dependent Resistor) و اختصارها (LDR) و وحدة قياسها الأوم Ohm Ω

تتغير قيمة هذه المقاومة بتغير شدة الضوء الساقطة عليها انها
تحتوي
على خلايا فى شكل الياف او منعرجات صغيرة جدا من مادة كبريتات الكاديوم كما ذكرنا...اذن تتغير

فتزيد مقاومة هذه الاخيرة بانخفاض شدة الضوء و تتناقص بزيادة
شدة الضوء

اذن من هذا نكتشف انه من الواجب علينا عند تصميم الدارة ان
نراعي جيدا توجيه المقاومة الضوئية الى الضوء الخارجي لتحسس شدة الضوء

نجد فى الدارة الدارة المتكاملة
Lm741
و هي مركبة فى الدارة فى شكل مقارن جهد , فهي تقارن جهد ثابت او مرجعي
عند مدخله رقم 2 بالجهد , بالجهد المتغير عند المدخل رقم 3
ان الجهد المرجعي يكون محدد مسبقا و هذا بعد ضبط الدارة ,
ملاحظة :

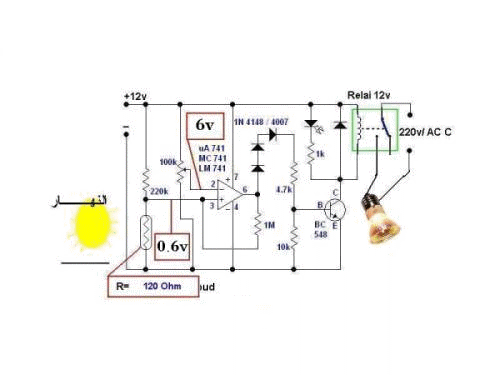

هنا فى الصورة اعطينا مثالا فقط على تحديد الجهد المرجعي عند
المدخل رقم 2 يساوى 6 فوات

فنجدفى النهار , ان الجهد عند المدخل رقم 3 اقل من الجهد عند الطرف رقم2
و هذا لقلة قيمة المقاومة الضوئية
اما مخرج الدارة رقم 6 فيبقى عند المستوى المنطقى 0 اوالسفلي

اما فى الليل فيتغير هذا بالعكس يزييد الجهد عند المدخل رقم 3
عن جهد المدخل رقم 2 لزيادة قيمة المقاومة الضوئية
اما مخرج الدارة رقم 6 فيتحول الى المستوى المنطقى رقم 1 أي العلوي

و هذا مما يؤدي الى تغذية الترانزستوور عن طريق الديودات الثلاث
و المقاومة 4.7كيلو ليقوم هو بدوره بتشغييل
الرولى او الحاكمة ليضيء المصباح

ان الديودات د1 د2 د3 و ضعت هنا لازالة الجهد الباقى او الطفيف لمخرج
الدارة رقم 6 عند الحالة المنطقية 0 لن هذه الحالة لا تكون بالضرورة
تساوي الصفر بل قد تزيد عنه بعض الشيء
اما المقاومة م4 ذات القيمة 1ميغا فهى تساعد على اقلاع لدارة فوراعند
تحول المخرج من الحالة 0 الى الحالة 1 فهي تزييل بعض الشيء
التردادات الناتجة من التحول من حالة الى حالة فلو مثلا اذا نزعناها
لظهرت الترددات فى شكل طرطقة متتالية عند الحاكمة

عن طريق المقاومة المتغيرة تستطيع التحكم فى حساسية الدارة
و فى الغالب او عند تصميم الدارة ينصح اختيار النقطة الوسطى

تستطيع ان تستبدل المقاومة 220كيلو المربوطة مع المقاومة الضوئية
باخرى قيمتها مثلا 120كيلو او 100 كيلو ولا حرج فى هذا
او ان تستبدلها بمقاومتين واحدة 47كيلو ثابتة و الاخرى متغيرة

هنا انا لم اذكر او لم اتعرض لوحدة التغذية نظرا للاحتفاظ على تنسيق
الصورة وتفادى كبر حجمها
اذن فيما يخص دارة التغذية علينا توفيير تغذية من وحدة تغذية تنتج ك
12فولت جهد مستمر و تستطيع انتاج شدة تصل الى 800ميلي امبير او 1امبير

ارجو انى قد وفقت فى الشرح ...وعملت صورة جيف هذه لتحمل كل الشرح
فانا اردته ان يكون بسيطا بعيدا عن الحسابت النظرية لاننا بصدد
انجاز مشرووع دارة صغيرة وليكن فى متناول اي مبتدئء الكترونيك ....

الدارة مصممة و فعالة وقد قمت بتصميمها عدة مرات و انا استعملها
فى منزلي
وناجحة ولله الحمد
كما ان لدي زملاء عملوها مشرووع تخرج جامعي بسيط اختصاص الكترونيك
لمن لم تكن فرصة فى ايجاد دارة جميلة ذات فائدة

لا تنسوا لي بالدعاء …داود

[daoud]

شكرا للاخوة على المرور

بالنسبة للاخ أيمن المحسني فى الحقيقة اعتقد فقط ان الشرح

ربما واضح بالنسبة لعمل الدارة ....و المعذرة ان حصل منى تقصيير
بعض الشيء فى الشرح و انا فى الخدمة نحن اخوة اخى الكريم

[زلاوى]

اخى العزيز اولا اشكرك على الشرح عن الموضوع وانا مشورعى فى نفس هذى الموضوع ولكن اريد شرح مفصل عن المقاومة الضوئية 120 اوم . و الريلاى12 فولت وارجوك رجاء اخوى انك تخدمنى وتقدملى التفاصيل فى اسرع وقت لانى متوقف على شرح منك وبارك الله فيك
وجزاك الله خيرا

[علي الكواز]

اشكرك على موضوعك ولكن ممكن ان تضيف مقاومة متغيرة للتحكم بشدة تحسس الدائرة اسمح لي بالمرور بموضوعك

[the lover1]

مشكور اخى داوود على موضوعك هذا بصراحه انت روعه وارجو ان يزيدك الله من علمه اكثر فاكثر
وجزاك الله خيرا

[ammar1987]

شكرا اخي على الموضوع الجميل انا سويتها
من زمان كان عنا بروجكت لا مادة الدفاز
بس استخدمة Ic=lm324

لقيتوا احسن

تقبل مروري

[MEDO_H18]

والله الله ينور عليك وبارك الله فيك
من فضلكم قولوا اللهم اغفر لي وللمؤمنين والمؤمنات

[daoud]

السلام عليكم

اشكر اخوتى على ردودكم الطيبة و المشجعة
كما لا يفوتنى ان اتقدم بالاعتذار الى كل من تقدم ببعض الاسئلة حول هذا الموضوع
و هذا و لله راجع لقلة تواجدى على النت فى الاشهر الماضية لظروف العمل الطارئة

بالنسبة لحساسية الدارة كما تفضل الاخ على

المشاركة الأصلية كتبت بواسطة علي الكواز

اشكرك على موضوعك ولكن ممكن ان تضيف مقاومة متغيرة للتحكم بشدة تحسس الدائرة اسمح لي بالمرور بموضوعك

ان حساية الدارة تضبط عن طريق المقاومة المتغيرة 100 kilo الموجودة على الطرف رقم 2

بلنسبة للاخ زلاوي حول قيمة المقاومة الضوئية 120 اوم

المشاركة الأصلية كتبت بواسطة زلاوى

اخى العزيز اولا اشكرك على الشرح عن الموضوع وانا مشورعى فى نفس هذى الموضوع ولكن اريد شرح مفصل عن المقاومة الضوئية 120 اوم . و الريلاى12 فولت وارجوك رجاء اخوى انك تخدمنى وتقدملى التفاصيل فى اسرع وقت لانى متوقف على شرح منك وبارك الله فيك
وجزاك الله خيرا

انا لم اقل ان المقاومة قيمتها 120 اوم ملا هنا فقط اعطيت ميثالا توضيحا على الصورة
للنخفاظ قيمة المقاومة اثناء تعرضها للضوء
باستطاعتك اخى زلاوى استعماتل اي مقاومة ضوئية
و يبقى لك فقط ان تضبط الحساسية عن طريق المقاومة المتغيرة على الطرف 2
