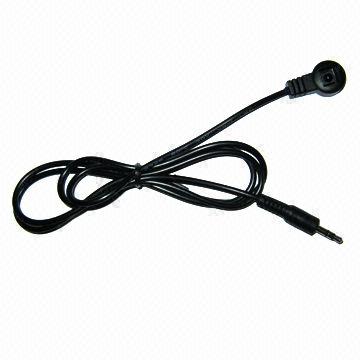

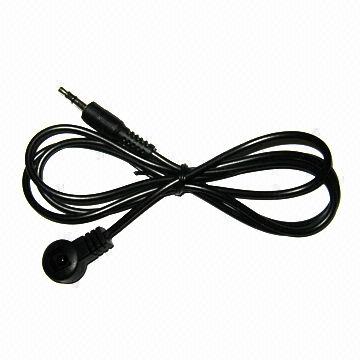

مساعدة في صنع الة استقبال جهاز الريسيفر

[ghost sw]

مساعدة في صنع الة استقبال جهاز

الريسيفر لأن الأصلية ضاعت مني

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة ghost sw

مساعدة في صنع الة استقبال جهاز

الريسيفر لأن الأصلية ضاعت مني

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الكريم
هذا سنسور استقبال اشعة تحت الحمرا ء ويرفق هذا الحساس فى دوائر بورد الريسيفر الذى يدمج مع الكمبيوتر
وهذا العنصر يباع فى محلات بباب اللوق وله 3 اطراف موجب وسالب وخرج
لكن لابد من متخصص لربطه بسلك الجاك
واليك صورة له

[ghost sw]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الكريم
هذا سنسور استقبال اشعة تحت الحمرا ء ويرفق هذا الحساس فى دوائر بورد الريسيفر الذى يدمج مع الكمبيوتر
وهذا العنصر يباع فى محلات بباب اللوق وله 3 اطراف موجب وسالب وخرج
لكن لابد من متخصص لربطه بسلك الجاك
واليك صورة له

شكرا اخي على الرد انا املك سنسور الاستقبال لكن لا اعرف طريقة الربط

ممكن اخي المساعدة

[نعيم البديري]

اضافة لما قام به استاذ عريبي من توضيح كافي ووافي بالرسم والشرح اود ان اطرح عليك بعض النصائح :
اولا اخي احضر الجاك الذي يدخل في المدخل المخصص له بالرسيفر , افتح الاطراف قبل التشغيل واحظر افوميتر وقس تلك الاطراف بعد التشغيل لتعرف اي من الاطراف 5V والاخر لايضهر عندك فولت اما الشاصي او الطرف الغير معزول فهو الارضي او السالب : بعد هذا يجب ان تعرف اطراف الحساس (السنسور) واذا كنت قد رفعته من رسيفر قديم تستطيع مراجعة مكان الربط لتعرف ربط الاطراف وتوصلها بعد التاكد منها .

[ghost sw]

شكرا عن الرد أخي

[salem amen]

[salem amen]

[ghost sw]

ممتاز أخي هذا ما كنت ابحث عنه

جزاك الله خيرا
