سؤال :عندي دائرة فلشر وما تعمل مضبوط ايش الخلل

[mr.s&h]

السلام عليكم ورحمة الله وبركاته



عندي دائرة فلشر وفيها خطأ وهو اول ما اوصل ال9 فولت يضوء الأثنين

وما يصير فلشر ؟

[mr.s&h]

انا شاكك باحتمالين

أما الترانزستورات انا خذيت ترانزستورات مختلفين عن بعض بس كلهم gnereal purpose

تأكدت من الداتا شيت

او المكثفات

الأثنين 10 uf لكن واحد فيهم 25 فولت والثاني 50 فولت هل ياثر على الدائرة ؟

خصوصا ان مقدار الضوء ثابت ومتفاوت من لمبه لأخرى

[mourad3d]

ارفع المخطط مفيش مشكلة فى اختلاف فولت المكثف وتاكد من اقطاب المكثف واستخدام نفس المقاومات والترانزستور شكرا لك

[mr.s&h]

http://www.qariya.com/electronics/flaser32.htm

[mourad3d]

المشاركة الأصلية كتبت بواسطة mr.s&h

http://www.qariya.com/electronics/flaser32.htm

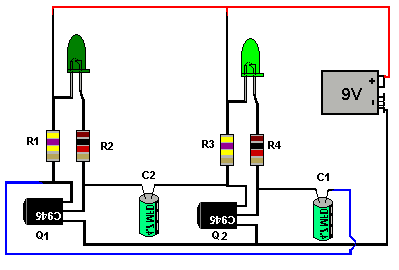

اوكى الدائرة ده فيها خطأ فى اتجاه احدى المكثفين



ولا تنسى مقاومة الليد كما فى الرسم الاول

[فكروعلم]

[mr.s&h]

إن شاء الله اليوم راح اعملها واصور فيديو


جزاكم الله الجنه
