استفسار بخصوص مبرمجة avr

[mtm4song]

عملت دايرة بسيطة لبرمجة avr asp

دايرة مشهورة المشكلة حصلت فى المكثفات البفة pf المتوصلة مع الكريستالة

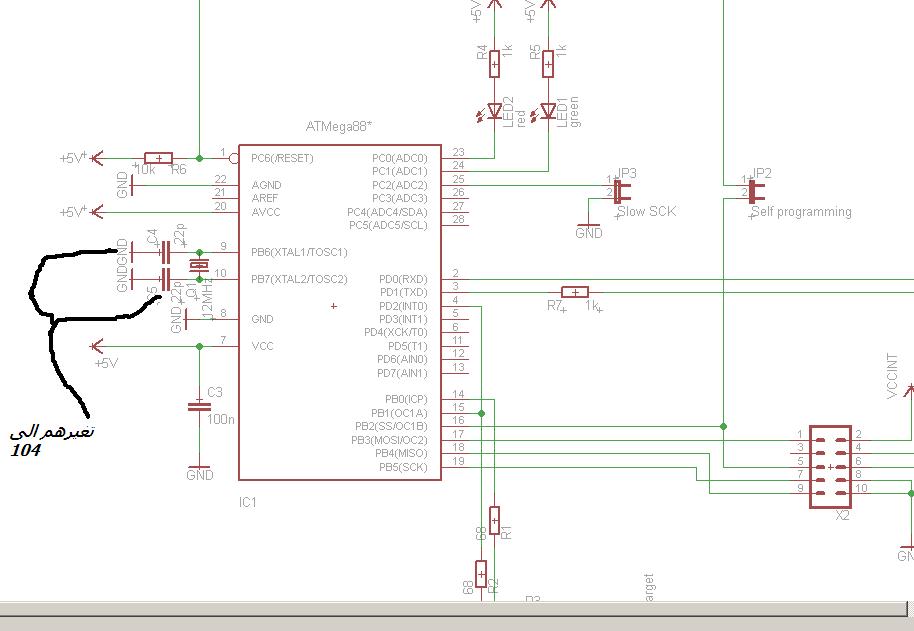

الصورة توضح المكثفات المطلوبة هيا 22 pf

المشكلة انو مش معايا نفس القيم ؟

فا جربت احط مكثف 104 الى هوة 10 نانو فراد ؟


عاوز اعرف هل ممكن اغير القيمة دي ولا لازم بلظبط

كمان عاوز اعرف اية فايدة المكثفات السرميكية دي



يعني لو وصلت الكريستالو بلارضي على طول اية المشكلة

[mtm4song]

يا ريت اي مساغدة فى المبرمجة محتاجها ضروري

[فكروعلم]

المشاركة الأصلية كتبت بواسطة mtm4song

عملت دايرة بسيطة لبرمجة avr asp

دايرة مشهورة المشكلة حصلت فى المكثفات البفة pf المتوصلة مع الكريستالة

الصورة توضح المكثفات المطلوبة هيا 22 pf

المشكلة انو مش معايا نفس القيم ؟

فا جربت احط مكثف 104 الى هوة 10 نانو فراد ؟


عاوز اعرف هل ممكن اغير القيمة دي ولا لازم بلظبط

كمان عاوز اعرف اية فايدة المكثفات السرميكية دي



يعني لو وصلت الكريستالو بلارضي على طول اية المشكلة

السلام عليكم
أخي بالنسبة للمكثف 104 هو 100 نانو وليس 10 نانو والفرق بين 22 بيكو و100 نانو فرق شاسع جداً وأنصحك بتأمين نفس القيم أي 22 بيكوفاراد

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
------------------------------------
اخى الكريم
يمكن استخدام الريسينيتور وهى عبارة عن كريستالة لها 3 اطراف الاثنين اللى على الاطراف توصل ككريستالة تماما اما الطرف الثالث (المنتصف ) فيوصل على الارضى
وتستخدم نفس التردد وذلك بدلا من الكريستالة والمكثفات

[WRHLAMDA]

السلام عليكم

ممكن ان تستخدم متسعة بقيمة 15نانو الى 30نانو ويمكن الحصول عليها من الاجهزة القدىيمة فاي جهاز يحوي كرستالة على الاكثر ستجد مربوط معها هذه المتسعات

[mtm4song]

المشاركة الأصلية كتبت بواسطة WRHLAMDA

السلام عليكم

ممكن ان تستخدم متسعة بقيمة 15نانو الى 30نانو ويمكن الحصول عليها من الاجهزة القدىيمة فاي جهاز يحوي كرستالة على الاكثر ستجد مربوط معها هذه المتسعات

دورت فى محىت الالكترونيات عندنا لقيت مكثف 27 الرقم الى مكتوب علية 270

يعني قيمتة 27 بيكو جربتو والدايرة ما اشتغلتش

مش عارف والله بقالى اسبوع بعمل الدايرة واحل فى مشاكلها ؟؟؟؟؟

مش عارف انا حاسس انو الويندوز ؟؟؟


لاني شوفت على مواقع اجنبية حجات تبع المبرمجة دي غريبة مش فاهمها

[mtm4song]

مدش يعرف حل للمبرمجة دي

باقلى يومين بدور على اى حل

المشكلة موضحة فى احد الفديوهات على اليوتيوب


http://youtu.be/WNHLizJrkmE

[الوعد الصادق]

السلام عليكم

بالنسبة لموصوع لمكثفات 22p انا لقيتهم فى جهاز اتارى GAMES بيشتغل على التلفزيون قى درائرة الفيديو اوت
و ممكن تلاقيهم فى ا ى جهاز فيدو كاسيت
روح على اى محل صيانة تلفزيونات ان شاء الله اتلاقيهم
بالنسبة لموضوع الفيديوا بتاع اليو تيوب المشكلة اللى عندوا مش بسبب قطع الاكترونية ناقصة او مش متركبة صح المشكلة اللى عندوا فى
1 ملف hex
2 فى حاجات اسمها afuse لازم تزبطها بعد شحن ملف BOOT LOADER.hex على الكونتولار
دة بيكون فية برنامج تحكم فى الكونترولار
الفيوزات نوعين HFUSE- LFUSE تستخدم فى تحديد سرعة الكرستالة 12.000 MHZ او 16.000
3 موضوع الفيوزت بيختلف على حسب رقم الكونترولار
4 الكونرولار لازم يتشحن ملف hex على مبرمجة خاريجية بعد كدة تركب الشيب فى الدائرة اللى عملتها

واى مساعدةممكن تكلمنى على اسكاى بى NAFZ410
