دائرة الكترونية للنقاش (97 )

[نعيم البديري]

السلام عليكم ورحمة الله :
بداية ندعو للاخ الاستاذ محسن (فكروعلم ) بالشفاء والعودة للمنتدى وهو في اتم الصحة والعافية .. فكلما رأينا موضوع (دائرة الكترونية للنقاش ) كان امام انظارنا هذا الاستاذ الفاضل مؤسس هذه الفكرة في النقاش والتحليل لمعرفة وظيفتها ومبدأ عملها .

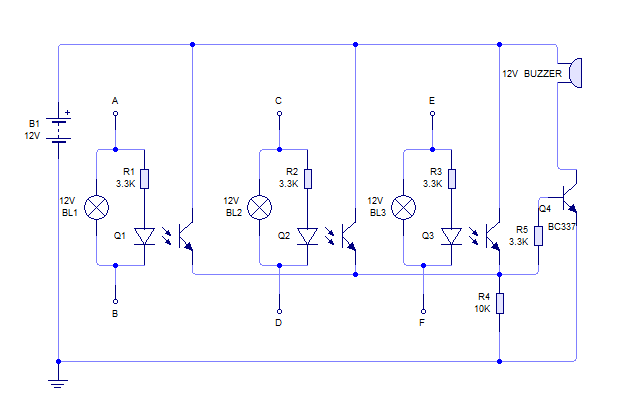

هذه الدائرة (97) من هذه السلسلة فوقتا ممتعا معها .

[seakrokram]

السلام عليكم ورحمة الله وبركاته
قبل كل شيء نتمى لاستاذنا الغالي محسن بالشفاء العاجل ومشاركتنا النقاش وان لا انسى ان هذه الزاويه دائرة للنقاش من تصميمه
كمشاركه اوليه نحن امام دائرة تنبيه تعمل كدائرة ( OR) اي الدائرة تعمل عندا يكون الفوتوكبلر Q1 او Q2 او Q3 عندما يعمل احد هذه الفوتوكبلرات يقوم بتوفير الجهد المناسب لتشغيل الترانسستر Q4 وعمله وبالتالي عمل البزر او التحذير الصوتي
بقى ما هي الدوائر التي تشغل الفوتوكبلرات الثلاثه ؟
هذه كمشاركه اوليه
تقبل تحياتي اخي الحبيب نعيم

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمة الله وبركاته
كمشاركه اوليه نحن امام دائرة تنبيه تعمل كدائرة ( OR) اي الدائرة تعمل عندا يكون الفوتوكبلر Q1 او Q2 او Q3 عندما يعمل احد هذه الفوتوكبلرات يقوم بتوفير الجهد المناسب لتشغيل الترانسستر Q4 وعمله وبالتالي عمل البزر او التحذير الصوتي
بقى ما هي الدوائر التي تشغل الفوتوكبلرات الثلاثه ؟
هذه كمشاركه اوليه
تقبل تحياتي اخي الحبيب نعيم

تحياتي ياغالي ولا تنسى دعائك لاستاذنا الغالي محسن بالشفاء من المرض والعودة الينا .

[هيثم العليمي]

بسم الله الرحمن الرحيم

اولا نسأل الله عز وجل ان يقوم اخونا محسن بالسلامه

ثانيا نأتي لتحليل الدائره

لدينا في خرج هذه الدائره بزر صوتي يتم تشغيله عن طريق الترانستورQ4

والذي ينتظر تطبيق جهد من احدى العوازل الضوئيه الثلاثه

طبعا مجمع ترانزستور العازل الضوئي متصل بالجهد الموجب والباعث متصل بقاعده ترانزستور الخرج
دور المقاومه r4 جعل الجهد على بوابه ترانزستور الخرج صفر في حاله عدم عمل احد العوازل وفي حاله عمل احد العوازل الضوئيه فهي تعمل كحمل فلا يتلف الترانزستور الخاص بالعازل

مداخل هذه الدائره والتي تعتبر الشرط الذي يقوم بتشغيل الخرج

هو الليد الخاص بالعازل الضوئي وله مقاومه حمايه 3.3k مربوط على التوازي بلمبه 12 فولت

بقي ان نعرف سر النقاط
A.B
C.D
E.F

[ابو سهيل الحمصي]

السلام عليكم
طبعا اولا ندعو الله بالشفاء لاستاذنا واخينا محسن
ثانيا احسست ان الدارة باجزاءها الثلاثة جزء واحد وربما لم افهمها
واخيرا اشتقت لمشاركاتك الرائعة

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة ابو سهيل الحمصي

السلام عليكم
طبعا اولا ندعو الله بالشفاء لاستاذنا واخينا محسن
ثانيا احسست ان الدارة باجزاءها الثلاثة جزء واحد وربما لم افهمها
واخيرا اشتقت لمشاركاتك الرائعة

وعليكم السلام : اهلا اخي ابو سهيل فعلا اخي كما تفضلت واضافة اخرى ممكن ان تكون اكثر من ثلاثة اجزاء ممكن 4 او 5 المهم الفكرة . كذالك احيي الاخ هيثم لتوضيحه للدائرة وننتظر المزيد من التحليل

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
---------------------------------
اخوانى الكرام
الدائرة عبارة عن دائرة انذار تتكون من 3 مراحل او اى عدد نريده (OR GATE)
كل مرحلة تتكون من فوتوكبلر (رابط ضوئى ) مرتبطه بمقاومة لتحديد التيار لدايود
الفوتو كبلر لكى يعمل فى حالة توصيل فرق جهد للمصباح وهو 12 فولت
هذا من ناحيه ومن ناحية اخرى توجد مقاومة R4 بقيمة 10 K مربوطه بكل مشعات
الفوتوكبلر وعند هذه النقطة يمر تيار التحيز للمقاومة المربوطة على قاعدة الترانزسستور القادح للبزر ليعمل
يتم عمل الدائــــرة فى حالة وصول فرق جهد لاى لمبه
والدائرة عبارة عن انذار للسائق فى حالة نسيان النور مضاء (هذا رأى )
الدعاء المستمر لله بالشفاء للاخ الكريم محسن وان يقوم بالسلامة

[rokoz77]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
---------------------------------
اخوانى الكرام
الدائرة عبارة عن دائرة انذار تتكون من 3 مراحل او اى عدد نريده (OR GATE)
كل مرحلة تتكون من فوتوكبلر (رابط ضوئى ) مرتبطه بمقاومة لتحديد التيار لدايود
الفوتو كبلر لكى يعمل فى حالة توصيل فرق جهد للمصباح وهو 12 فولت
هذا من ناحيه ومن ناحية اخرى توجد مقاومة R4 بقيمة 10 K مربوطه بكل مشعات
الفوتوكبلر وعند هذه النقطة يمر تيار التحيز للمقاومة المربوطة على قاعدة الترانزسستور القادح للبزر ليعمل
يتم عمل الدائــــرة فى حالة وصول فرق جهد لاى لمبه
والدائرة عبارة عن انذار للسائق فى حالة نسيان النور مضاء (هذا رأى )
الدعاء المستمر لله بالشفاء للاخ الكريم محسن وان يقوم بالسلامة

السلام عليكم
بداية ادعو لاخي محسن بالشفاء العاجل فغيابه عن المنتدى يشكل فرقا واضحا
اتمنيى عودته سريعا معافى وبكامل صحته

اخي عريبي كان ممكن تنفيذ فكرتك بدون فوتو كبلر لان الوظيفة الاساسية للفوتوكبلر هي عمل وصلة بين جهدين مختلفين اما اذا كانو من نفس المصدر وهو بطارية السيارة فلا داعي لوجوده
لذلك اتوقع ان وظيفة الدائرة شيئ اخر
طبعا الرأي لمصمم الدائرة الاستاذ نعيم
تحياتي
