[احمدالكناني]

السلام عليكم
اخوكم جديد ويطلب مساعده من الطيبين انا وجدت خارطه في منتدانا لتحويل 12فولت الى220فولت
ممكن شرحها ووشرح الرموز وقيمها تعرفون احنا بالعراق ما عندنا كهرباء:can: :can: :can: :can:

[فهد المنصور]

السلام عليكم ..

في البداية نرحب بك معنا في القرية ..

أخي هناك الكثير من الدوائر الالكترونية التى تهتم بهذا الموضوع ..

هل بأمكانك اضافة رابط للمشروع .. او صورة المخطط ؟

:can:

[احمدالكناني]

:can: مشكور اخوي على تجاوبك السريع الصوره من منتدى الاليكترونيات
بواسطة محمود عطيه مصطفى:can:


http://upload.qariya.info/up06/54.rar

[فهد المنصور]

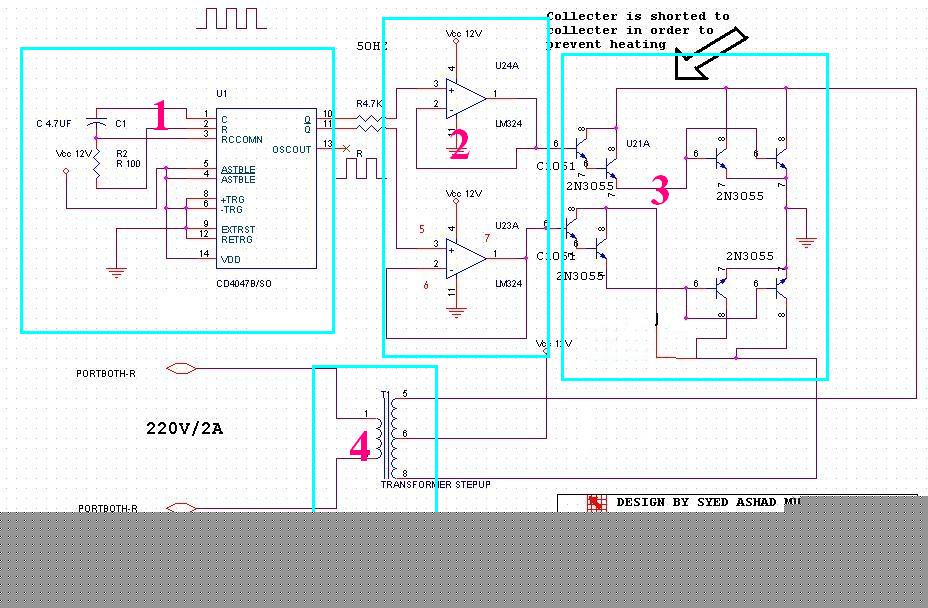

1- مرحلة تحويل جهد البطارية الى نبضات مربعة بتردد 60 هيرتز ..
وهي تتكون من دائرة متكاملة نوع CD4047

2- مرحلة تحويل النبضات المربعة الى نبضات جيبية ..
وهي تتكون من مكبري عمليات LM324 متصلين بطريقة تفاضلية

3- مرحلة تحويل النبضات الجيبية القليلة القدرة الى نبضات قوية حيث تستمد طاقتها مباشرة من جهد البطارية ..
تتكون هذه المرحلة من 4 ترانزيستورات 2N3055
تنبيه .. يجب تثبيت مبددات حرارية ( معدن الالمنيوم ) على جسم الترانزيستور لي تحميها من ارتفاع الحرارة ..

3- هي المرحلة الاخيرة والتى تتكون من ترانزيستور رافع .. حيث يقوم برفع الجهد من 12 فولت الى 220 فولت ..
نوع المحول هو 12-220 فولت Center tap 6-0-6 .. وقدرته 2 امبير او اعلى .

ايضا يمكنك الاطلاع على مشاريع اخرى على هذا الرابط
http://www.qariya.com/electronics/pwr_proj.htm

[احمدالكناني]

مشكور اخي العزيز على هذه المعلومات

[Power Engineer]

يسلموا اخوي فهد
