[saher]

السلام عليكم ورحمة الله وبركاته

دائما في المذربورد نجد مداخل الكيبورد والماوس بلونين مختلفين PS2

وحين نضع الماوس مكان الكيبورد لاتعمل والعكس ايضا

هل يعود السبب الى البيوس ام ماذا


مع شكري الجزيل سلفا

[saher]

شو يا جماعة مافي جواب

[Technician king]

وعليكم السلام اخي الكريم


ان البيوس هو احد الاسباب ، لتحديد مكان كل منفذ في منافذ ال PS2

ولكن السبب الاخر هو شيب ال I/O ، فهو المسؤل الاساسي عن تحديد و تمييز كل من المنفذين

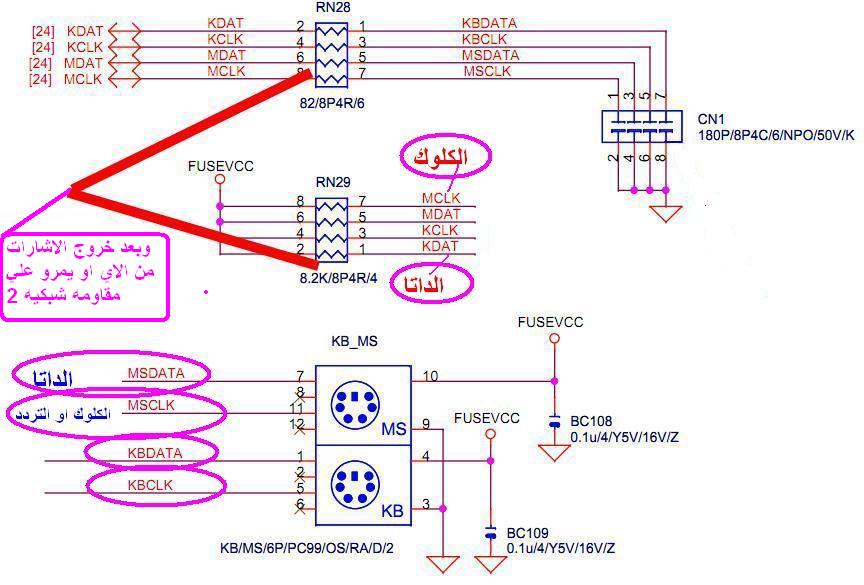

فأذا نظرت الي مخطط بوردة gigabyte مثلا ، ستجد الاتي



1- ان لكل منفذ من منافذ ال PS2 له مسارات مختلفة عن المنفذ الاخر ، فستلاحظ مثلا منفذ ال MS(mouse) يخرج منة msdata و msclk ومنفذ ال KB(keyboard) يخرج منة kbdata و kbclk

2- ثم يدخل كل طرف الي مقاومة شبكية ، ويخرج من الطرف الاخر kdat , kclk , mdat , mclk، ليذهب الي شيب ال I/O





3- كما هو واضح بالصورة فيدخل كل من kdat , kclk , mdat , mclk الي شيب ال it8712f (I/O) في المسار المخصص له ، والذي يستطيع ال I/O ارسال واستقبال الداتا منة الي ال mouse وال keyboard

لذلك اذا عكست تركيب ال mouse وال keyboard ، لن يعملا ، لان كل منهم يرسل ويستقبل الداتا من باصات معينة لا يمكن تغيرها ، حسب بروتوكول I/O

[saher]

كفيت ووفيت الله يجزيك كل خير ويبارك فيك

[POWERMAN3D]

رائع مهندس / Technician king

بارك الله فيك

[al ostora]

اقتباس المشاركة الأصلية كتبت بواسطة Technician king وعليكم السلام اخي الكريم ان البيوس هو احد الاسباب ، لتحديد مكان كل منفذ في منافذ ال PS2 ولكن السبب الاخر هو شيب ال I/O ، فهو المسؤل الاساسي عن تحديد و تمييز كل من المنفذين فأذا نظرت الي مخطط بوردة gigabyte مثلا ، ستجد الاتي 1- ان لكل منفذ من منافذ ال PS2 له مسارات مختلفة عن المنفذ الاخر ، فستلاحظ مثلا منفذ ال MS(mouse) يخرج منة msdata و msclk ومنفذ ال KB(keyboard) يخرج منة kbdata و kbclk 2- ثم يدخل كل طرف الي مقاومة شبكية ، ويخرج من الطرف الاخر kdat , kclk , mdat , mclk، ليذهب الي شيب ال I/O 3- كما هو واضح بالصورة فيدخل كل من kdat , kclk , mdat , mclk الي شيب ال it8712f (I/O) في المسار المخصص له ، والذي يستطيع ال I/O ارسال واستقبال الداتا منة الي ال mouse وال keyboard لذلك اذا عكست تركيب ال mouse وال keyboard ، لن يعملا ، لان كل منهم يرسل ويستقبل الداتا من باصات معينة لا يمكن تغيرها ، حسب بروتوكول I/O

ايه الجمال ده _ بجد انا بستمتع بكلامك وشرف لينا انك موجود معانا

اسمحلي ابين توضيح بسيط فقط لو تسمح صديقي العزيز :-
يتضح :-

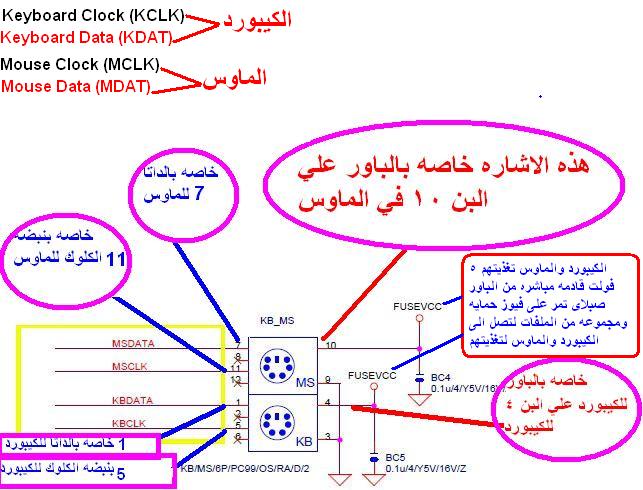

دائره تغذيه الكيبورد والماوس ب :-

1: الفولت

2: الداتا

3: التردد او الذبذبات

ويتضح من مخططك صديقي العزيز الاتي :-







الكيبورد يبقى قاطع باور لو مانورش نهائى
وقاطع داتا لو منور لكن مافيش استجابه للازرار

فالتبديل الماوس مكان الكيبورد لن يجدي نفعا ـــــــــــــــــ
فائق تحياتي لك

[Technician king]

مشكور مهندسنا ومعلمنا POWERMAN3D علي التشجيع

[Technician king]

ماشاء الله عليك يا أسطورة ، ماجيستير ودكتوراة في دائرة الكيبورد والماوس
