طريقة عمل بصمة لعنصر ليس لة package على البروتس

[remon romany]

اريد طريقة عمل بصمة لاى عنصر ليس لة package على البروتس
يوجد بعض العناصر على بروتس لا يوجد لها package عند محاولة طبعها على pcb
فانا اريد طريقة عمل بصمة او package لاى عنصر ليس لة بصمة على بروتس فى ال pcb
ارجو الرد وشكرا

[mourad3d]

ممكن تعمل البصمه وتربطها بعنصر فيوز مثلا

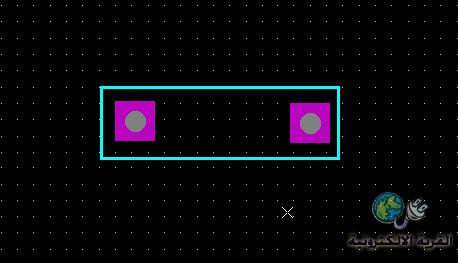

ادخل على برنامج البصمه وحدد نقطيتن بعد قياس المسافه بينهم وضبطتها

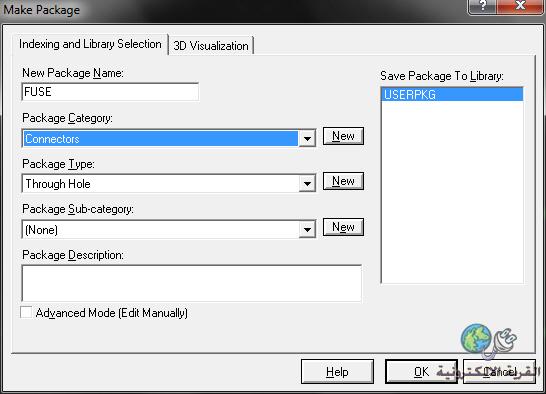

وبعدين حدد النقطتين واضغط يمين عليهم واختار make Package

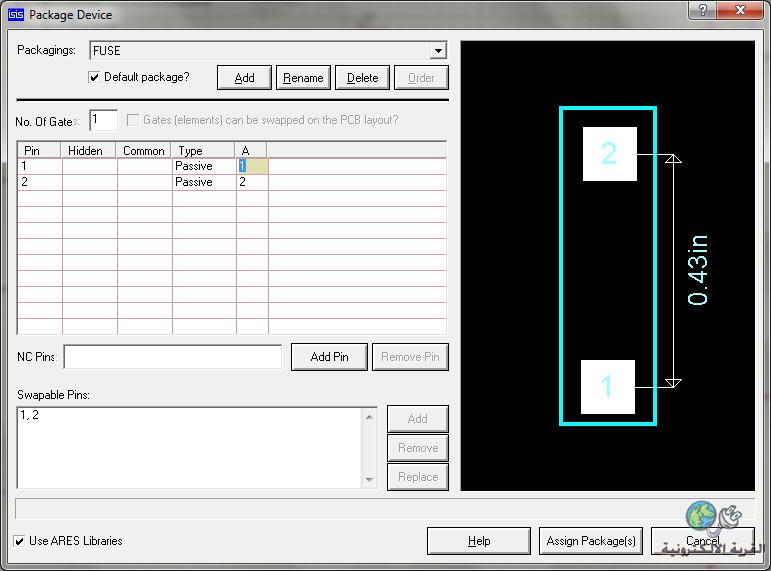

وبعدين افتح البروتس واستدعى عنصر الفيوز واضغط يمين عليه واختار Packaging tool
واضغط add واختار Fuse البصمه وبعدين تقف على البن رقم واحد وتروح تضغط على البصمه مكان البن رقم واحد والبن رقم اتنين تروح تضغط على البن رقم اتنين



وبعدين اوووووكى

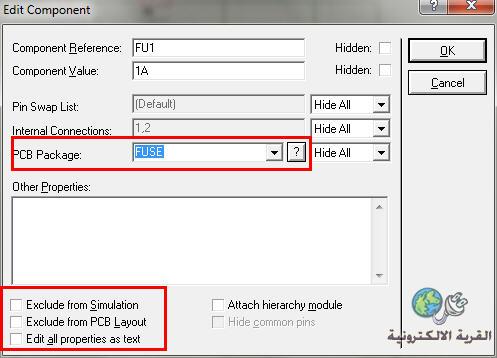

وبعدين اضغط يمين على الفيوز فى البروتس واختار Edit Properties واتاكد من نفس الخيارات التاليه





واستمر فى العمل

[remon romany]

المشاركة الأصلية كتبت بواسطة mourad3d

ممكن تعمل البصمه وتربطها بعنصر فيوز مثلا
ادخل على برنامج البصمه وحدد نقطيتن بعد قياس المسافه بينهم وضبطتها



وبعدين حدد النقطتين واضغط يمين عليهم واختار make Package




وبعدين افتح البروتس واستدعى عنصر الفيوز واضغط يمين عليه واختار Packaging tool
واضغط add واختار Fuse البصمه وبعدين تقف على البن رقم واحد وتروح تضغط على البصمه مكان البن رقم واحد والبن رقم اتنين تروح تضغط على البن رقم اتنين



وبعدين اوووووكى

وبعدين اضغط يمين على الفيوز فى البروتس واختار Edit Properties واتاكد من نفس الخيارات التاليه





واستمر فى العمل

انا متشكر جدا شرح جميل وبسيط
