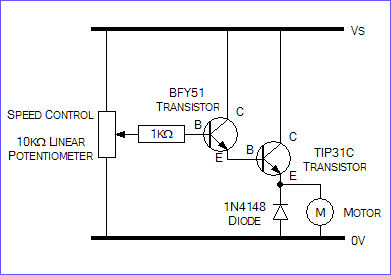

عندى فقط ملاحظه على الدائرة والله واعلم
انا شايف ان هذه الدائرة غير عمليه قولى ليه لانها هتسبب فى سخونيه للترانزستور ويتم احتراقه قولى ليه برضه هفترض ان الماتور قدرته 12 وات وبسحب تيار واحد امبير اذن الجهد 12 فولت
الدائرة هتمد الماتور بى مثلا بى 12 فولت مفيش مشكلة بس كل ما تقل بالمقاومة المتغيره هتقلل تيار القاعده وبالتالى هتقلل تيار المجمع اذن القدرة هتكون اقل من 12 وات وبالتالى التحميل هيكون على الترانزستور وهيسخن والحل لما انك تركب مبرد بقى على الترانزستور او تستخدم الطريقه المعتمده فى التحكم فى سرعه ماتور مستمر هتقولى ايه هيا الطريقه ده هقولك طريقه التعديل فى التردد باستخدام النبضات pwm
Pulse-width modulation
تعديل عرض النبضه
وهذه الدائرة توضح ذلك
http://www.4shared.com/rar/-e1NFOxk/_____.html
هذا والله ولى التوفيق
سوال بسيط فى دايرة دارلنج تون
