منظم جهد تيار 5 امبير بمساعدة (78xx)

نعيم البديري · 26-11-2013, 04:01 PM

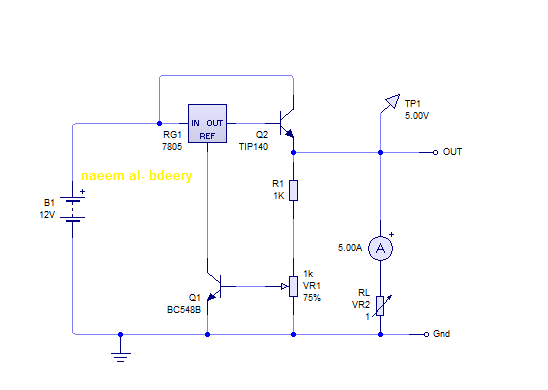

السلام عليكم ورحمة الله // اخواني حبايبي الاعزاء .. كثيرا مانحتاج منظم جهد ثابت يعطينا تيار اكثر من (1A) وكما نعلم حتى المنظمات من سلسلة 78XX مثل المنظم 5V وهو 7805 او 9V وهو 7809 لايعطينا تيار اكثر من 1 أمبير وان اعطى فتجده يسخن بشكل كبير لهذا جربت هذه الفكرة وهي استغلال نفس المتكاملة من هذه السلسلة 78XX واضافة ترانزستور قدرة نوع (دارلنكتون او حتى موسفيت ) وليس هذا فقط بل كما نعلم قد يحصل نتيجة سحب التيار العالي (انخفاض في جهد الخرج ) نتيجة المقاومة الداخلية لترانزستور القدرة فتم تعويض الفقد باستخدام التحكم بطرف (الرفرنس) (المرجع ) للمتكاملة 78XX مع زنر تحديد بدأ التعويض .. سأشرح لكم ذالك لاحقا كي لااطيل عليكم وكيف نحسب القيم والان نشاهد منظم 5V تيار 5A منظم ثابت ومستقر لايتغير الفولت لحد 5A كحمل ,,

وهذا ملف المحاكاة بالسيركت وزرد (( فقط ملاحظة تم استخدام حمل مقاومة متغيرة رجاءا لاتفعلوا خاصية التفجير بالسمليوشن تبع البرنامج لان المقاومة قدرتها بسيطة وتحترق ممكن تجربة لمبة بدلها ))
http://www.4shared.com/file/qRe5d9B5ce/___online.html

mourad3d · 26-11-2013, 04:38 PM

وعليكم السلام
هذه احدى ابداعات المهندس الكبير نعيم البديري الدائرة فكرتها رائعه ماشاء الله عليك بارك الله فيك

fade hbeb · 26-11-2013, 04:42 PM

بارك الله جهودك استاذي الغالي عمل رائع

نعيم البديري · 26-11-2013, 04:56 PM

سنبدأ معكم بتوضيح الفكرة بشكل اكثر .. يتم استخدام منظم جهد وكما في المثال اعلاه (7805) كما نعرف الطرف 1 من اليسار هو دخل المصدر ويجب ان يكون اعلى من الجهد المطلوب ضمن حدود تحمل المنظم . الطرف 2 وهو الوسط يسمى (المرجع ) او (الرفرنس) وغالبا يربط الى الارضي لكن لو اردنا رفع جهد الخرج الى قيمة اعلى نضيف الى طرف المرجع جهد بمقدار مانحتاج من زيادة على القيمة المحددة ... دعونا نتوقف هنا بعض الوقت كي نفهم هذه النقطة ( لو اردنا 6 فولت من المنظم 7805 نقوم برفع جهد الرفرنس الطرف الوسط الى 1 فولت اعلى من الارضي يكون الناتج 5v + 1v=6v
هذا المثال نحتاجه بعد قليل ) ..
تم استخدام ترانزستور قدرة نوع دارلنكتون مثل BDX53 وهو ترانزستورين بغلاف واحد يتحمل تيار 8A وجهد 80Vوبطريقة ربط تابع الباعث يتم اخذ الخرج من الباعث والجامع يربط الى المصدر وهنا يكون جهد الخرج من الباعث مساوي لجهد القاعدة المربوطة على خرج المنظم 7805 منقوص منها الجهد (قاعدة_ باعث) لكن يتغير جهد الخرج ايضا بسبب المقاومة الداخلية لل (جامع _ باعث ) .
كيف نعوض الفقد ؟ نعم بزيادة خرج المنظم 7805 ويكون هذا منسقا حسب الحمل اي مراقبة جهد الخرج حسب الحمل .. تم استخدام ترانزستور صغير مثل bc548 في طريق الرفرنس الى الارضي ونستخدمه هنا كمقاومة متغيرة حسب الجهد الراجع من الزيادة في عبور جهد الزنر الذي يتم اختياره بقيمة جهد الخرج المطلوب منقوص منه (0.7V) وباستخدام متغيرة ثلاثة اطراف كمجزء جهد يتم اختيار تيار قاعدة ال bc548 لكي يتحكم بخط الرفرنس ...
ننقاش الان حالتين للدائرة ..
1- لو كان الحمل قليل او لم يكن هناك حمل .. مؤكد يكون جهد الخرج ضمن عبور جهد الزنر والتيار المار يكفي وبتنظم vr1 نحصل على خرج 5 فولت على باحث ال BDX.
2- لدينا حمل هنا سينخفض قليلا تيار الزنر وبالتالي جهد تجهيز وتيار قاعدة ال bc548 وهنا تزداد قيمة المقاومة الداخلية للجامع باعث لهذا الBCفيرتفع جهد الرفرنس الى ان يزداد الخرج على 7805 ويعوض الفقد فيعود الثبات من جديد على الجهد5V .
ومما تجدر له الاشارة وحسب ماتقدم من شرح ممكن استخدام نفس الدائرة لجهود اخرى مثل 9V مع تغيير المنظم الى 7809 وزنر (8.2V ) بدلا من( 4.3V)
اي استفسار انا جاهز لعيونكم حبايبي الغالين .
