شكرا على التوضيح لكن لي سؤال
هل أستطيع الاستفادة من هذه الدائرة واضافتها إلى دائرة تحكم عن بعد بواسطة ديود أشعة تحت حمراء للتحكم في 4 channel
أي كل نبضة للتحكم في switch في دارة الاستقبال؟
|
أي كيف يمكنني اضافتها لدائرة مثل هذه
|
مبدئيا تستطيع وهذا تفصيل ذلك:
1- الدائرة الثانية :

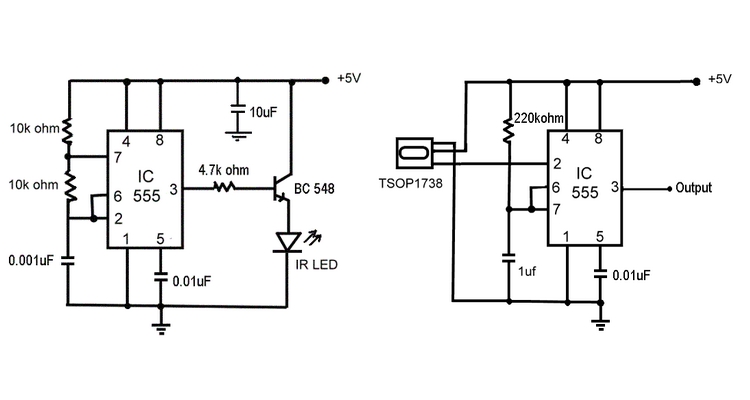

تتألف من دائرتين على اليمين دائرة المستقبل وعلى اليسار دائرة المرسل (يجب ان يكون ترددها 38 كيلو هرتز)
2- الدائرة الاولى :
ستعمل على توليد الأكواد (الأوامر) الأربع ( ممكن أكثر ..)
وسيعمل المذبذب الاول إذن كمولد للموجة المحمولة.
2- خرج الدائرة الاولى out يجب أن يتحكم في عمل الدائرة الثانية وبالتحديد دائرة المرسل (المذبذب 555 في يسار دائرتك الثانية)
هذا التحكم ممكن يكون من طرف الريست رقم 4 .
3- في خرج دائرة المستقبل ستحتاج الى ديكودلر أو أكثر للتفريق بين الأوامر ..
ممكن استخدام 4 متكاملات متخصصة مثل Ne567
4- كما يلاحظ الدائرة ستكون مكلفة ويفضل عليها ميكروكونترولر (عنصر قابل للبرمجة) يختصر كل ماسبق ويعمل بكفاءة أكبر
شرح مفصل لما تقوم به هذه الدائرة
