طلب معلومات حول مشروع الكتروني بسيط

[Tiger_Hacking]

انا عندي الان بالجامعة مادة اسمها دوائر متكاملة
وانا اصلا في فرع حاسب الي بكلية الهندسة السنة الرابعة المهم
طلب مننا بحث صغير عن انه هنالك رجل بمترو انفاق او بنفق وهذا النفق يزود بالهواء والاوكسجين من خلال 4 مكيفات
كيف نفكر لعمل دائرة الكترونية توضح بالمكتب وبها عدد 4 لمبات كل لمبة تعطي لونا معينا بحث
الاحمر لايوجد ولا مكيف شغال فهو حالة خطر وازمة
الاصفر مكيفان فقط يعملان
الابيض 3 مكيفات
الاخضر الاربعة تعمل بشكل طبيعي

ارجو المساعدة قبل يوم الاربعاء
تحياتي

[زكي شاكر]

السلام عليكم:
الدارة في حد ذاتها ممكنة: دارة تتكون من 4 مجسات مناسبة (مجسات الاكسجين) وبضع عناصر الكترونية، لكن هناك جوانب في الموضوع لابد من تحديدها :
1- المجسات : . هناك صعوبة الحصول عليها .
2- نوعية الدارة: هل المطلوب دارة بمتكاملة من نوع متحكم (c) والذي يحتاج لبرنامج تنجزه بنفسك او بمساعدة الغير ( السؤال : من ؟ :sca: ) او دارة عادية بمتكاملات "تقليدية" وهذه لاتحتاج لبرنامج وقد لاتجد صعوبة في الحصول عليها وبنائها

[م.وليد الفرا]

لا يلزم مجسات على الطلاق
كل ما في الامر يريد ان يعرف اذا كان المكيف شغال ام لا
كل مكيف يكون بداخله كونتاكتور
تصل اشارة التحكم للتشغيل والطفي الى ملف هذا الكونتاكتور وهي جهد متردد 220
انت تراقب هذا الجزء فقط
انا لا اعتقد انه يُطلب من طالب حاسوب مجسات للهواء

اذن ناخذ من كل مكيف خط الكنترول وندخله الى:
اما ريلي ملفه 220 فولت
او محول للخفض الى 12 فولت وهو الافضل
نوحد كل مخارج المحولات الاربعة فنحصل على اربع اطراف يكون جهد كل منها اما 12 (الحالة High) او صفر (الحالة Low)
نستخدم البوابات المنطقية لتحقيق الشروط المطلوبة:
بوابة AND لها مدخلين ومخرج ، لجعلها اربع مداخل ومخرج نستخدم 3 بوابات بحيث يكون مخرجي 2 منها مداخل للثالثة
مخرج المجموعة يتصل باللمبة الحمراء
وفكر بالباقي ستجد الحل بالبوابات OR NOR NAND NOT الخ

[Tiger_Hacking]

يجب علي تسليم البحث يوم الاربعاء القادم ان شاء الله
وقد اتحفني ردكم

اخي الكريم الدارة لن ندخل بتفاصيلها المعقدة جدا بالكهرباء فأنا طالب بكلية الحاسوب
ولكن المطلوب مننا هو معرفة الدوائر المنطقية وطريقة اي مخطط تركيب الدائرة الالكتروني
بحيث تعمل اللمبات كما ذكرت لكم فهل من مساعد لي بذلك
اخي الكريم وضحت لي بوابة And فماذا عن البقية وكيف ستتم عملية التوصيل بينها وبين المكيفات ؟
ماهي الدوات المطلوبة ومخطط التركيب التقريبي لو تكرمتم علي
بارك الله فيكم

[زكي شاكر]

كل ما في الامر يريد ان يعرف اذا كان المكيف شغال ام لا
كل مكيف يكون بداخله كونتاكتور
تصل اشارة التحكم للتشغيل والطفي الى ملف هذا الكونتاكتور وهي جهد متردد 220

مرور التيار الكهربائي لا يعني اطلاقا ان المكيف شغال (بمعنى انه يؤدي الوظيفة الحيوية المنتظرة منه وهي التكييف..)
استعمال مجسات مناسبة من مواصفات دارة تلبي اغراضا حقيقية في الواقع..
اما اذا كان المطلوب هو فقط تفعيل خصائص المنطق الالكتروني فالامر بسيط والدارة قابلة للتحقيق انشاء الله..

[فهد المنصور]

السلام عليكم ..

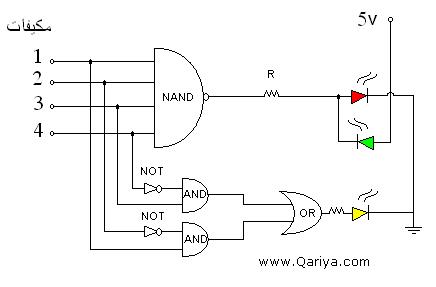

بحسب فهمي للسؤال أن المطلوب مخطط منطقي وليس فني .. وذالك لكي يطبق على جهاز PLC مخبري

هذا اجتهاد سريع ربما يحقق المطلوب .. ولا تأخذوني أن كان هناك أخطاء و سأقوم ان شاء الله بمراجعتها غدا صباحا

[م.وليد الفرا]

قصة الاصفر والابيض اعقد من ذلك بكثير وتحتاج الى Karnaugh mapps
اليك مثلا حالة الاصفر

يمكن اختزال الصيغة اعلاه بطرق البوليان الجبرا
انا الصراحة ناسي هذه القصص لانني لم اركز عليها بعد دراستها
لكن يمكنك عمل Karnaugh mapps للابيض بنفس الطريقة والحصول على معادلة مشابهة وتنفيذها
اعانك الله

[زكي شاكر]

طلب مننا بحث صغير

احتاج منك لمعلومة اضافية:
اذا كان مكيف واحد مشتغلا ماذا سنعتبر هذه الحاللة ؟ حالة ازمة (احمر) ام مماثلة لاشتغال مكيفين (اصفر) ام تزيد ضوءا خامسا ؟
