[boub2008]

السلام عليكم و رحمة الله و بركاته
-------



ما هو البروتوكل يو أس بي، و كيف يعمل و ما الفرق بينه و بين بقية البروتوكولات التقليدية، و غيرها من الاسئلة، التي سنتعرف عليها في هذا الموضوع، الذي سيكون على شكل دورة، و ان شاء الله ستكون مبسطة ليفهمها الجميع.
و لشرح هذا النوع من الاتصال لا بدا لنا من مستوى في الالكترونيك و الانفورماتيك، لنفهم الطبقة العليا cauche supérieur و الطبقة السفلى cauche machine.

[facenewlife]

اقتباس المشاركة الأصلية كتبت بواسطة boub2008 السلام عليكم و رحمة الله و بركاته ------- ما هو البروتوكل يو أس بي، و كيف يعمل و ما الفرق بينه و بين بقية البروتوكولات التقليدية، و غيرها من الاسئلة، التي سنتعرف عليها في هذا الموضوع، الذي سيكون على شكل دورة، و ان شاء الله ستكون مبسطة ليفهمها الجميع. و لشرح هذا النوع من الاتصال لا بدا لنا من مستوى في الالكترونيك و الانفورماتيك، لنفهم الطبقة العليا cauche supérieur و الطبقة السفلى cauche machine.

نسأل الله أن يبارك في هذه الدورة . و أن لا تتقف في بدايتها كما هو الحال مع بعض الدورات الاخرى .

و عموما جزاك الله خيرا . و بارك الله فيك و بتوفيق من الله تعالى

[haysem]

موضوع جميل خصوصا مع توافر pic18f4550 الذى يدعم هذا النوع من الاتصال
لكن اتمنى جعل للمصطلحات العلمية باللغة الانجليزية بدلا من الفرنسية

بالتوفيق

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة boub2008 السلام عليكم و رحمة الله و بركاته ------- ما هو البروتوكل يو أس بي، و كيف يعمل و ما الفرق بينه و بين بقية البروتوكولات التقليدية، و غيرها من الاسئلة، التي سنتعرف عليها في هذا الموضوع، الذي سيكون على شكل دورة، و ان شاء الله ستكون مبسطة ليفهمها الجميع. و لشرح هذا النوع من الاتصال لا بدا لنا من مستوى في الالكترونيك و الانفورماتيك، لنفهم الطبقة العليا cauche supérieur و الطبقة السفلى cauche machine.

السلام عليكم
موضوع جميل ونحن بأنتظارك
تحياتي

[benhenni]

موضوع رائع ولا طالما بحثت عنه وعن معلومات عنه ...اخي الفاضل ننتظر بشوق دروسك فاتحفنا رجاء ولك منا كل الشكر

[boub2008]

السلام عليكم و رحمة الله و بركاته
شكرا للاخوة المشاركين و بارك الله فيهم، و موفقين ان شاء الله.
-----------------------------
USB تعني Universal Serial Bus اي الناقل التسلسلي العام، و هو ما يوحي ان الاتصال تسلسليا، مثله مثل المنافذ التسلسلية، مثل RS232 ، الا انه اسرع بكثير منها،
لماذا النمط التسلسلي:

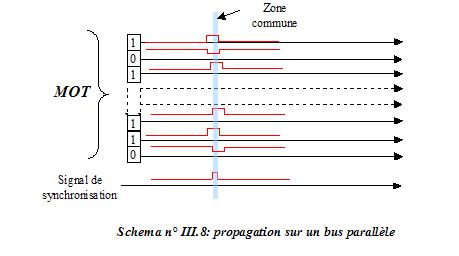

النمط التفرعي الذي يعتمد على نقل البتات في آن واحد له عيب يشينه كثيرا، و هو سرعة النقل المحدودة جدا، و ذلك راجع décalage des bits في حالة رفع السرعة، و مما ينتج خطأ في الاستقبال، و بالتالي اعادة عملية الارسال حتى النجاح.


اي تأخر في احد/بعض البتات، يؤول الى الغاء كل البتات، مما يلزمنا بخفض سرعة الارسال حتى يتسنى للمستقبل استقبال كل البتات.
العيب الثاني الذي يشين النقل التفرعي هو كثرة الاسلاك الناقلة التي يزيد في التكلفة و في الحجم.


هذه لمحة بسيطة عن الفرق بين النقل التسلسلي و النقل التفرعي.

[boub2008]

نرجع الى الفرق بين USB و ال RS232
المنفذ التسلسلي RS232 ، الذي يتكون من خط للارسال و خط للاستقبال، معطياته ترسل عبر حزمات (الحزمة = 8 بتات = 1 بايت)، كل حزمة مكونة من 8 بتات، ترسل بت تلو بت.



كما يتضح في الصورة، يجب ظبط ساعة المرسل و ساعة المستقبل (Baud Clock)، حتى يحدث تزامن بينهما، و الا يكون هناك اخطاء في الاتصال. ماعدا هذا الظبط، كل شيء في البروتوكل RS232 هو سهل للغاية.
لا اتكلم كثيرا عنه، لان شرحه موجود في كل مكان.

نعود الى USB الذي يفترق عن المنفذ التسلسلي rs232 في شيئين اساسين هما :
1- الاشارة في ال USB تفاضلية مشفرة
2- ال USB يعمل بالدريفر driver الذي يحدد كيفية الاتصال، و بدونه لا يعمل ال USB ، و هنا يكمن التعقيد

[magdy_3]

اقتباس المشاركة الأصلية كتبت بواسطة boub2008 نرجع الى الفرق بين USB و ال RS232 المنفذ التسلسلي RS232 ، الذي يتكون من خط للارسال و خط للاستقبال، معطياته ترسل عبر حزمات (الحزمة = 8 بتات = 1 بايت)، كل حزمة مكونة من 8 بتات، ترسل بت تلو بت. كما يتضح في الصورة، يجب ظبط ساعة المرسل و ساعة المستقبل (Baud Clock)، حتى يحدث تزامن بينهما، و الا يكون هناك اخطاء في الاتصال. ماعدا هذا الظبط، كل شيء في البروتوكل RS232 هو سهل للغاية. لا اتكلم كثيرا عنه، لان شرحه موجود في كل مكان. نعود الى USB الذي يفترق عن المنفذ التسلسلي rs232 في شيئين اساسين هما : 1- الاشارة في ال USB تفاضلية مشفرة 2- ال USB يعمل بالدريفر driver الذي يحدد كيفية الاتصال، و بدونه لا يعمل ال USB ، و هنا يكمن التعقيد

بارك الله فيك
وفى انتظار باقى الدروس
