دائرة انخفاض البطارية عند 9 فولت ... ارجو المساعدة

[uosef_001]

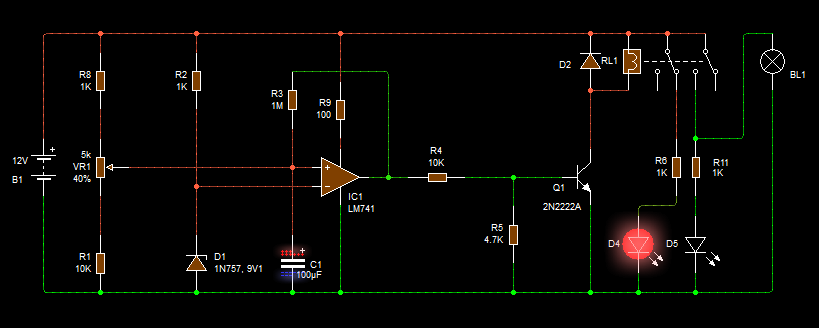

قمت بتصميم هذه الدائرة بحيث عند وصول البطارية الى جهد معين وهو 9 فولت تقوم بفصل الريلاي
ارجو وضع الملاحظات عليه ولو فى اي تعديل ياريت تفيدونا فى الامر قبل التنفيذ

وبارك الله فيكم




............

[uosef_001]

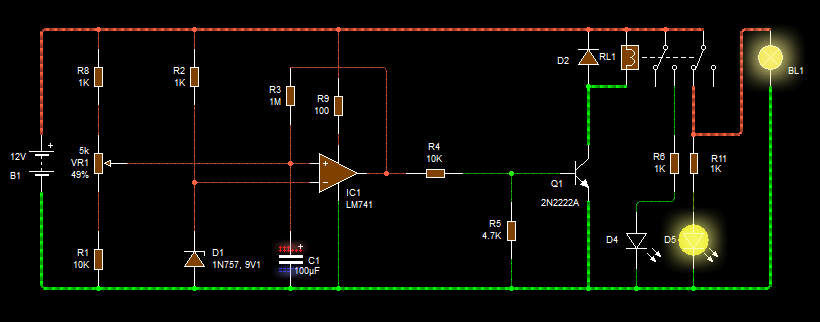

وهذه صورة للدائرة عند الفصل

[حيدر علاج حسن]

اعتقد ان المقاومات R4 و R5 كل منهما تبدل مكان الاخرى لان الترانزستور لا ينقدح بالتنفيذ العملي للدائرة ..

[uosef_001]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

اعتقد ان المقاومات R4 و R5 كل منهما تبدل مكان الاخرى لان الترانزستور لا ينقدح بالتنفيذ العملي للدائرة ..

كيفيك مهندس حيدر زمان ما شفناك هنا ؟
ليست مشكلة هذه المقاومات بيشتغل عادي

[mourad3d]

ملاحظات كده على السريع

ضع دايود على مسار المقاومة R3 لمنع وصول التيار فى اتجاه معاكس على خرج المقارن


المقاومة r4 - r5 قيمتها كبيره عاوزه تتراجع لانها هتديك تيار ضعيف مش هيفتح الترانزستور 2n2222

[m_khaldoun]

ما الفائدة من استخدام المقاومة R3 ؟

وايضا يمكنك استخدام ريليه ب تماس واحد بدل تماسين .. و في هذه الحالة .. يجب وصل الليد الاحمر على مجمع الترانزستور بدل من استخدام تماس كامل للريليه من اجل الليد ..

[m_khaldoun]

أخي يوسف .. دارتك جميلة و عملية .. ولكن لدي دارة ابسط منها و تؤدي نفس الغرض ..

اتمنى ان اسمع ملاحظاتك و رأيك بها .. علما انها يمكن ضبطها على الجهد المراد الفصل عنده .. باختيار قيمة مناسبة للزينر او وضع زينرين على عكسيات على التسلسل وصولا للقيمة المرادة . فمثلا اذا اردت الفصل عند حوالي 9 فولت .. ف يجب عليك اختيار زينر اقل من 9 فولت .. ب 0.6 فولت .. (الذي اخترته انا في الصورة 8.5 فولت) .. واذا اردت مثلا ان تفصل عند 12 فولت .. ف يجب ان تختار زينر بحدود 11.5 فولت

[uosef_001]

المشاركة الأصلية كتبت بواسطة m_khaldoun

أخي يوسف .. دارتك جميلة و عملية .. ولكن لدي دارة ابسط منها و تؤدي نفس الغرض ..

اتمنى ان اسمع ملاحظاتك و رأيك بها .. علما انها يمكن ضبطها على الجهد المراد الفصل عنده .. باختيار قيمة مناسبة للزينر او وضع زينرين على عكسيات على التسلسل وصولا للقيمة المرادة . فمثلا اذا اردت الفصل عند حوالي 9 فولت .. ف يجب عليك اختيار زينر اقل من 9 فولت .. ب 0.6 فولت .. (الذي اخترته انا في الصورة 8.5 فولت) .. واذا اردت مثلا ان تفصل عند 12 فولت .. ف يجب ان تختار زينر بحدود 11.5 فولت

هذه الدائرة جميلة
لكن هل جربتها من الناحية العملية ؟
وانا عايز الجهاز يفصل ما بين 9 الى 10 فولت
هل اركب زينر 9 فولت ام ماذا ؟؟
