[حيدر علاج حسن]

بسم الله الرحمن الرحيم ..

في هذا الموضوع ان شاء الله سوف ندرج جميع المخططات و الاكواد اللازمة
وتكون على مراحل من اجل حل المشاكل تدريجيا و ملاحظة المداخالات و التحسينات
من قبل الاخوة

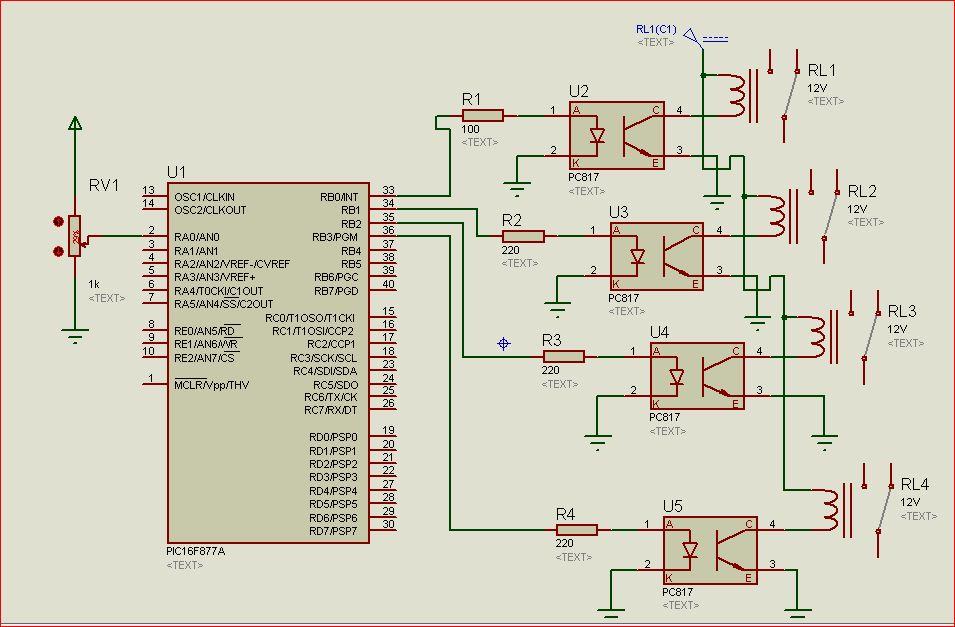

المرحلة الاولى : بناء دائرة المتحكم و الريليات و الكود ...



المقاومة المتغيرة لمحاكاة تغير الجهد من المصدر و في المراحل القادمة نستعيض عنها بحساس للجهد ...
استخدام الاوبتوكوبلر افضل بكثير من الترانزستور لانه عملي جدا و لا يسبب التشويش على المتحكم ..
كلما كان عدد الريليات اكثر كلما حصلنا على دقة اكثر في التنظيم

ملفات المحاكاة و الكود بالميكروسي
http://www.4shared.com/rar/y0KrAZN2ba/__online.html

[najee22]

سلمت يداك استاذ حيدر
مشروع ممتاز

[hussien1995]

مشكور أخ حيدر على أنشاء الموضوع.
وبانتظار الباقي أنشاء الله.

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن بسم الله الرحمن الرحيم .. في هذا الموضوع ان شاء الله سوف ندرج جميع المخططات و الاكواد اللازمة وتكون على مراحل من اجل حل المشاكل تدريجيا و ملاحظة المداخالات و التحسينات من قبل الاخوة المرحلة الاولى : بناء دائرة المتحكم و الريليات و الكود ... المقاومة المتغيرة لمحاكاة تغير الجهد من المصدر و في المراحل القادمة نستعيض عنها بحساس للجهد ... استخدام الاوبتوكوبلر افضل بكثير من الترانزستور لانه عملي جدا و لا يسبب التشويش على المتحكم .. كلما كان عدد الريليات اكثر كلما حصلنا على دقة اكثر في التنظيم ملفات المحاكاة و الكود بالميكروسي http://www.4shared.com/rar/y0KrAZN2ba/__online.html

السلام عليكم
موضوع جميل
اخي عندي ملاحظه عمليه في هاردوير وهي يجب ربط متسعه كيمياويه (( قطبيه)) على توازي مع الريلي ولكن ليس دايود هو صحيح دايود يربط عند استخدام ريلي ولكن هنا بالذات لاتستخدم دايود وانما متسعه لماذا؟؟؟
الجواب بسيط وهو عند نقطه عتبه وهي نقطه التي عندها يتارجح الريلي بين تشغيل والاطفاء يعني مثلا عند تكون فولتيه 200 فولت اريد ريلي رقم 3 يعمل
لما تكون فولتيه عند 200 بالضبط ريلي ربما يعمل ربما لا اذا زادت سوف لايعمل واذا قلت سوف يعمل وعندها سوف يعمل ريلي وينطفأ بسرعه كبيره (( سبب فوليته عن نقطه الضبط )) وبمعنى اخر اصبح هناك اشاره مربعه ترددها عالي يشغل ريلي ويطفيه وهذا تشغيل وأطفاء سوف يحرقه
المتسعه تعمل فلتر لهذه ترددات فتعمل دائره قصر على ريلي مانعه بذلك تشغيل ريلي
أتكلم معاك في هذا موضوع لانه حصل معاي ذلك رغم اني رابط دايود ولكن لما ربطت متسعه بدل دايود أستقرت الدائره تماما
شكرا جزيلا لك مره أخرى

[حسن هادي محمود]

ملوحظه أخرى
وهي لايتم أخذ فولتيه من مكان واحد اكيد هنا لابد من أستخدام محوله واكيد راح نستخدم أعده تابات من محوله وعليه نحتاج من أجل ضبط عمل ريليات بشكل صحيح نحتاج اكثر من عينه لفحص الجهد سبب في ذلك لانك تتعامل مع المصدر 220 فولت ومايكرو يتعامل مع جهد 5 فولت واقل من ذلك فهبوط فولتيه 220 مثلا الى 200 فولت فأن 5 فولت سوف تهبط بشكل قليل وهذا يسبب ارباك في عمل الدائره وعليه لابد من أخذ اكثر من عينه ويتم فحص جهد وعندها يتم التحكم في عمل الريليات

كنت ارغب في بناء مشروع يتم من خلال ادخال نسب التحويل للمحوله ويقوم البرنامج ببرمجته نفسها حسب ما اريد اي اريد جعله عام لاي منظم جهد ولكن حاليا وضع صحي لايساعدني على ذلك واذا قمت بكتابته سأضعه في منتدى لمناقشه والتطوير


عموما انا فتحت اكثر من منظم جهد وملاحظات اعلاه وفق مارأيت من واقع العملي لذا يجب أخذ بها عند كتابه البرنامج

تحياتي لك أخي الكريم

[م الاسكندرانى]

السلام عليكم الموضوع ممتاز ويستحق التقدير

رجاء مراجعة الرابط وهل ينفع المشروع الموجود به او لا

http://www.gulfup.com/?LH6kCW

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة م الاسكندرانى السلام عليكم الموضوع ممتاز ويستحق التقدير رجاء مراجعة الرابط وهل ينفع المشروع الموجود به او لا http://www.gulfup.com/?LH6kCW

سلام عليكم
نعم مشروع جيد ولكن عيبه غير محمي ضد نقطه العتبه وريلي عند هذه نقطه سوف يشتغل وينطفئ بشكل سريع جدا

مشروع يعمل كتالي عندما تكون فولتيه الداخله 130 فولت او اقل سوف لن اي ريلي وبتالي محوله تشتغل مدخل عند اقل تاب ومخرج عند أقصى تاب وجهد خارج يعتمد على نسب التحويل

عندما تزداد جهد هنا اما ان يعمل ريلي رقم 3 لانه مسؤول عن تخفيض جهد في حال ارتفعت عن 220 فولت مثلا تصل الى 240 او يعمل ريلي رقم 1 هنا سوف تنخفض نسبه تحويل فيقل جهد الخرج وعندما تستمر فولتيه بزدياد قد يعمل ريلي رقم 3 ليخفض جهد واذا ارتفع جهد سوف يعمل رلي رقم 2 ليصل الفولتيه الى نقطه مشتركه لريلي رقم 3 وهذا ريلي اما ان يوصل هنا جهد مباشره الى حمل او يخفض جهد اذا ارتفعت مره اخرى
واذا استمرت فولتيه بالارتفاع سوف يعمل مايكرو على اخراج حمل من العمل بسبب الارتفاع الجهد (( هذه حمايه مهمه جدا لان حيانا يعطل ريلي ولايستجيب لاوامر مايكرو فيسبب بذلك الارتفاع جهد وتلف حمل ))
كما تعرف احيانا يتم اخذ 12 فولت من محول نفسها وعليه اذا زاد جهد تزداد 12 فولت ايضا واذا قل جهد تقل 12 فولت ايضا وهذا يسبب لي مشاكل في عمل رليات لذا مشروع مستخدم هو مشروع ممتاز لانه يتحكم بألادخال والاخراج وهذا مهم جدا
لان بعض منظمات تثبت الادخال وتتحكم بالاخراج وبعضها تثبت الاخراج وتتحكم بالادخال وبعضها تتحكم بكليهما

[hussien1995]

اقتباس المشاركة الأصلية كتبت بواسطة حسن هادي محمود سلام عليكم نعم مشروع جيد ولكن عيبه غير محمي ضد نقطه العتبه وريلي عند هذه نقطه سوف يشتغل وينطفئ بشكل سريع جدا مشروع يعمل كتالي عندما تكون فولتيه الداخله 130 فولت او اقل سوف لن اي ريلي وبتالي محوله تشتغل مدخل عند اقل تاب ومخرج عند أقصى تاب وجهد خارج يعتمد على نسب التحويل عندما تزداد جهد هنا اما ان يعمل ريلي رقم 3 لانه مسؤول عن تخفيض جهد في حال ارتفعت عن 220 فولت مثلا تصل الى 240 او يعمل ريلي رقم 1 هنا سوف تنخفض نسبه تحويل فيقل جهد الخرج وعندما تستمر فولتيه بزدياد قد يعمل ريلي رقم 3 ليخفض جهد واذا ارتفع جهد سوف يعمل رلي رقم 2 ليصل الفولتيه الى نقطه مشتركه لريلي رقم 3 وهذا ريلي اما ان يوصل هنا جهد مباشره الى حمل او يخفض جهد اذا ارتفعت مره اخرى واذا استمرت فولتيه بالارتفاع سوف يعمل مايكرو على اخراج حمل من العمل بسبب الارتفاع الجهد (( هذه حمايه مهمه جدا لان حيانا يعطل ريلي ولايستجيب لاوامر مايكرو فيسبب بذلك الارتفاع جهد وتلف حمل )) كما تعرف احيانا يتم اخذ 12 فولت من محول نفسها وعليه اذا زاد جهد تزداد 12 فولت ايضا واذا قل جهد تقل 12 فولت ايضا وهذا يسبب لي مشاكل في عمل رليات لذا مشروع مستخدم هو مشروع ممتاز لانه يتحكم بألادخال والاخراج وهذا مهم جدا لان بعض منظمات تثبت الادخال وتتحكم بالاخراج وبعضها تثبت الاخراج وتتحكم بالادخال وبعضها تتحكم بكليهما

أخي الكريم أنا جربت الدارة أكثر من مرة على برنامج بروتوس ولكن لم أتأكد من عملها فأنا أعتقد أن بها أخطاء ليس فقط غمل الريليات بشكل سريع.
