تجربة صغيرة مع الصمامات المفرغة

[WRHLAMDA]

السلام عليكم

حصلت قبل فترة على بعض الصمامات المفرغة وهي روسية الصنع نوع 1P24B و 1ZH29B... واستطعت الحصول على معلومات عن تركيبها وبياناتها من الموقع التالي


http://www.radiomuseum.org/tubes/tube_1p24b-v.html

هذه الصمامات خماسية والتسخين فيها مباشر والشبكة فيها عبارة عن قضبان بدل ان التركيب المعتاد لها والذي هو عبارة عن اسلاك تلف حول الاقطاب ...

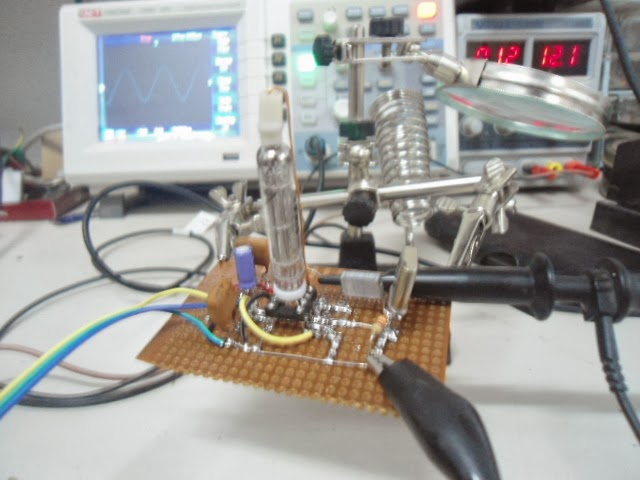

عموما ... حااولت اجراء بعض التجارب على هذا النوع من الصمامات ... فكانت تجربتي الاولى تصنيع مذبذب كرستالي 14 ميكاهرتز ... والغرض من التجربة التعرف على كيفية التعامل مع دوائر الصمامات

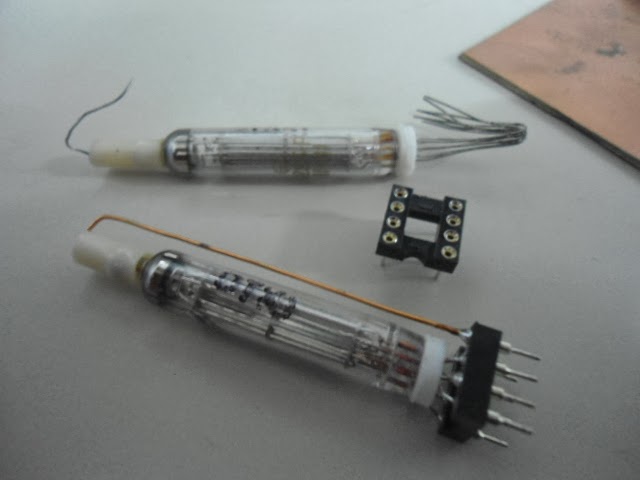

كان علي اولا تصنيع مجهز قدرة 60 فولت لتشغيل الصمام اضافة الى فولتية 2.4 فولت لتسخين شعيرات التسخين والتي هي الكاثود في نفس الوقت ... كما ابتكرت طريقة لتثبيت هذه الصمامات على البوردة باستخدام قاعدة الدوائر المتكاملة .... وبعد عدة تجارب استطعت انجاح هذه التجربة .... عموما كانت ممتعة ... والعمل مع الصمامات المفرغة له سحر خاص .... وقد شجعتني النتائج على التفكير بصناعة راديو اعتمادا على هذه الصمامات

[نعيم البديري]

ما شاء الله استاذ ( وهاب) الحقيقة كنت افكر بعمل مكبر RF لدائرة ارسال FM هي الان تعمل بقدرة 5 واط فقط ولم اتمكن من الحصول على ترانزستورات قدرة اكبر فوجدت معلومة باستخدام الصمام المستخدم في المذبذب الافقي لتكبير قدرة الدائرة لان مجال الصمام بالترددات واسع ولها قدرة تكبير مذهلة .. انا ابحث الان عن الصمامات القديمة لكنها هي الاخرى اصبحت نادرة .

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة نعيم البديري

ما شاء الله استاذ ( وهاب) الحقيقة كنت افكر بعمل مكبر RF لدائرة ارسال FM هي الان تعمل بقدرة 5 واط فقط ولم اتمكن من الحصول على ترانزستورات قدرة اكبر فوجدت معلومة باستخدام الصمام المستخدم في المذبذب الافقي لتكبير قدرة الدائرة لان مجال الصمام بالترددات واسع ولها قدرة تكبير مذهلة .. انا ابحث الان عن الصمامات القديمة لكنها هي الاخرى اصبحت نادرة .

السلام عليكم ورحمة الله وبركاته
---------------------------------
اخى الاستاذ نعيم
الصمامات انواع من حيث عدد الاقطاب فمنها الثنائى وتتكون من 4 اطراف
2 منهم للفتيله للتسخين وواحد انود وواحد كاثود ويستخدم لتوحيد التيار (كدايود)
* وقد قمت بعمل مذبذب بصمام ثلاثى ونجح نجاح باهر وقتها وكان ذلك فى عام 80 تقريبا
على العموم انا امتلك ترانزسستورات قدرة RF حتى 80 وات واحب ان اخبرك اذا اردت اى من هذه الترانزسستورات فانا على اتم الاستعداد لكن طريقة توصيلها هى المشكلة بالنسبه لى اختار اى طريقة للتوصيل وانا على اتم الاستعداد

هذا رمز الصمام الثلاثى

[WRHLAMDA]

الاخ نعيم البدري المحترم

استطعت الحصول قبل ايام على صمامان ( جديدان ) برقم 25E5 وتسمى ايضا PL36
حصلت عليها من احد المحلات في الباب الشرقي ( مكتب ناشيونال ) كان يبيع المواد الاحتياطية لاجهزة التلفاز والراديو ... ( اعطاني اياها بدون مقابل )

عموما هذه الصمامات تستخدم في قيادة ملفات الانحراف في التلفاز كما ان لها استخدامات كثيرة في تكبير الصوت وبقدرة تصل الى 10 واط ... لكن ليس لدي فكرة عن مدى الترددات التي تعمل عليها .... اخبرني صاحب المحل ان عندة صمامات اخرى لكن لايعرف مكان خزنها ....

http://www.r-type.org/exhib/aaa0511.htm




بالنسبة لترانزسترات القدرة الترددات الراديوية هي متوفرة ايضا في الباب الشرقي لكن اسعارها مرتفعة جدا

عموما هناك تجارب حول استخدام ترانزسترات موسفت على التوازي للحصول على قدرات عالية في هذا المجال

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة WRHLAMDA

الاخ نعيم البدري المحترم

استطعت الحصول قبل ايام على صمامان ( جديدان ) برقم 25E5 وتسمى ايضا PL36
حصلت عليها من احد المحلات في الباب الشرقي ( مكتب ناشيونال ) كان يبيع المواد الاحتياطية لاجهزة التلفاز والراديو ... ( اعطاني اياها بدون مقابل )

عموما هذه الصمامات تستخدم في قيادة ملفات الانحراف في التلفاز كما ان لها استخدامات كثيرة في تكبير الصوت وبقدرة تصل الى 10 واط ... لكن ليس لدي فكرة عن مدى الترددات التي تعمل عليها .... اخبرني صاحب المحل ان عندة صمامات اخرى لكن لايعرف مكان خزنها ....

http://www.r-type.org/exhib/aaa0511.htm




بالنسبة لترانزسترات القدرة الترددات الراديوية هي متوفرة ايضا في الباب الشرقي لكن اسعارها مرتفعة جدا

عموما هناك تجارب حول استخدام ترانزسترات موسفت على التوازي للحصول على قدرات عالية في هذا المجال

الحقيقة // ادخلت السرور الى نفسي في هذا الخبر وخصوصا توفر ترانزستورات القدرة للترددات الراديوية مثل 2sc1946 بقدرة 30 واط او مايعادله او بقدرات اكبر ساذهب الى هناك ان شاء الله . شكرا جزيلا لك اخي العزيز .

[الألكتروني78]

السلام عليكم جميعا..
ذكرتونا بأيام باب الشرقي القديمة

سلامي للأخ WRHLAMDA
سلامي للأخ نعيم البديري
وسلامي لباب الشرقي
