السلام عليكم
انا شاب مصري اسعى الي حل مشكلة نقص الكهرباء في مصر من خلال نظام متكامل مطبق عالمياً في جميع الدول المتقدمة وهو انتاج الكهرباء من طاقة البخار, ولكن ما اسعى الية هو استخدام هذا النظام بالشكل المصغر لخدمة بيت او عمارة سكنية بقدرات من 5 الي 50 كيلو وات ساعة مع الاعتماد جزيئا او كليا على كاقة الشمس الحرارية (ليست الضوئية), وكنت قد بدأت العمل في توليد الطاقة من خلال تروبينة رياح عالية القدرة لكن بدون جدوى ,وسأعرض لكم ما وصلت الية وما اطمح الية:
اولا انا توصلت الي صعوبة بالغة في بناء تربينة رياح في مصر تنتج تيار عالي بعدة اسباب منها عدم توافر المغناطيس في مصر وارتفاع قيمته في الخارج واحتمالية النصب فية عالية وعدم توافر ادوات قياس قوة المغناطيس وخلافة, وكذلك لان الحصول على رياح قوية غير متوافر في اغلب المناطق السكنية لدينا.
وكان الحل في شراء راس مولد جاهزة من العتبة او شارع تصليح هذه المولدات والواحد يجيب واحد على حسب القدرات اللي عاوز ينتجها ودة بيحل مشكلة توفير المولد ولكن المشكلة في انه علشان يطلع كهرباء لازم يدور بسرعة من 3000 الي 3600 لفة في الدقيقة وكمان يجب الانتباه الي انه عند الرغبة في وات عالي هتحتاج عزم عالي لدورات راس المولد هذه
وكان الحل في استخدام ما يسمى بتربينات البخار وفيها يتم تحويل الماء الي بخار بضغط عالي يستخدم في ادارة محرك بخار بسرعات تصل الي 12 الف لفة في الدقيقة مع عزم يصل الي 15 حصان (حوالي 10 كيلو وات ساعة) وهذا المحرك يدير راس المولد مباشرة لانتاج تيار اما 12 فولد او 220 فولت مباشرة بشكل آمن تماما وصامت مع اعادة تجميع البخار وتكثيفة لانتاج ماء يدخل مرة اخرى ليتبخر مرة اخرى وهكذا.
اذن اصبح النظام كما يلي:
1 - مولد بخار.
2 - تروبينة بخار (محرك).
3 - راس مولد كهربائي على حسب الرغبة
4 - رافع تيار انفيرتر في حالة ان خرج الراس 12 فولت
5 - بطارية عند الرغبة في تخزين الكهرباء لاستخدامها لاحقا
===
ارجوا ان نتكاتف معاُ لانشاء هذا النظام حيث انه سيحل مشكلة الكهرباء ليس في مصر وحدها ولكن في كل الدول التي تعاني من نقص الكهرباء باذن الله, انا معني مهندس متخصص في صنع الاستامبات والخراطة, كذلك لدي عدة نماذج للمحركات البخارية ستحقق المطلوب باذن الله
===
واخيرا انا اثق في قدرات هذا المنتدي المذهلة في تركيب وتشغيل النموذج بكل مكوناته وتحقيق الغرض المرجوا منه, وارجوا مساعدتكم في التصميمات وكل ما يتطلبة الامر وانا سأكون اول من يساهم فية, وارجوا من السادة المشرفين تثبيت الموضوع لاكبر استفادة ممكنة باذن الله
أخوكم سامح احمد

[s.sultan]

بسم الله الرحمن الرحيم


تحية احترام

موضوع مهم يستحق المتابعه والتطبيق؟؟

و ادعوا جميع الاعضاء من لهم القابليه التقنيه للتغاعل؟


والقادم احسن


ابو احمد

[silk-rabta]

شكرا يا باشمهندس
نبدأ على بركة الله الجزء الاول من المشروع وهو مولد البخار:
مولد البخار بابسط تعريفاته هو جهاز مهمته تحويل الماء الي بخار, وفي هذا الصدد لدينا بديلين, اما البديل التقليدي وهو شكلة اشبه ببرميل يتم استخدام الغاز الطبيعي او الفحم في تسخين المياة الي درة التبخر او الذي نحن بصددة وهو الذي يستخدم مرآة مقعرة لتركيز اشعة الشمس على ماسورة من النحاس مطلية باللون الاسود ومحاطة بماسورة من الزجاج - كما في الصورة - وفي النهاية هذه المرايا ستوضع فوق سطج المنزل او العمارة لتوفير البخار اللازم لحاجة النظام

كل ما سبق وقلناه متوفر في السوق المصري وباسعار منخفظة جدا, كيف هذا؟ سنرى الان
مكونات مولد البخار بالطاقة الشمسية هي:
1 - مرآة مقعرة وسنقوم بعملها باستخدام قطع من البلاستيك العاكس وهو متوفر في محلات بيع مستلزمات السيارات وكذلك هو نفس المادة المغلفة لاكياس الشيبسي والكراتية وخلافة, كل ما علينا هو ان نحضر عدة اكياس ونقصحها ونلصقها جيداً على سطح يأخذ شكل القوس لعمل هذه المرآة , وهناك فيديو سأرفقة لتوضيح الصورة افضل

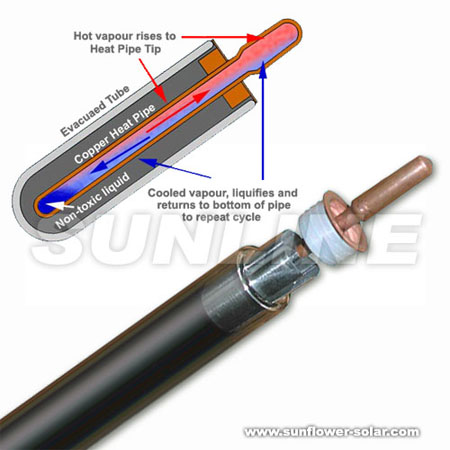

2 - الماسورة المعرضة للشمس عند تجميعها باستخدام المرآة: وهو ببساطة ماسورة من النحاس المطلية باللون الاسود عليها ماسوة اخرى ولكن من الزجاج والغرض منها عندما تنفذ اشعة الضوء المجمعة من المرآة وتسقط على الماسورة السوداء لا تستطيع ان تخرج لان الزجاج يمنع مرور الاشعة ذات الطول الموجي الطويل فتبقى في الحيز الداخلي للزجاج (نظرية البيوت الزجاجية) فتعود لتسخن الاسطوانة النحاسية مرة اخرى لترتفع الحرارة داخليها الي اكبر حد ممكن , وتوضح الصور المرفقة شكل هذه الماسورة وعليها الاسطوانة الزجاجية:

وسنقوم بعملها بان نحضر الطول الذي نريدة بفرض 1 متر من الانابيب النحاس الخاصة بوصلات التكييفات ونطليها بالاسود اما بحرقها او بطلائها باللون الاسود, ثم نحضر لمبة نيون تالفة ونكسر اولها وآخرها بحذر بحيث تصبح مثل الامبوبة الزجاجية وبعد ذلك نستخدم قماشة وعصا في تنظيفها من البودرة البيضاء التي بناخلها حتى تصبح شفافة وبعدها نضع بداخلها الاسطوانة النحاس وهكذا يكون مكون توليد البخار جاهز للتركيب فوق المرآة المقعرة
3 - ارجل وحوامل للحفاظ على تقعر المرآه , وهي ممكن عملها من الخشب او الحديد المهم تكون ثابتة وقوية بشكل معقول
4 - دائرة الكترونية او تايمر ومحرك لتتبع الشمس لضمان مواجهة المرآة لاكبر قدر ممكن من حرارة الشمس دائماً - نرجوا من السادة الفاضلون امدادنا بها
==
وبهذا يكون مولد البخار جاهز للتركيب وأداء وظيفتة باذن الله, غدا باذن الله اشرح لكم الجزء الثاني من المشروع

[أبو معاذ 2010]

السلام عليكم و رحمة الله و بركاته .

موضوع مهم و تصور راقي للطاقة البديلة ، فأغلب الناس عندما نتحدث عن الطاقة الشمسية يذهب تفكيرهم مباشرة إلى الخلايا الضوئية ، بينما تنصب جهود الخبراء الآن في خانة استغلال الطاقة الحرارية للشمس ، لأنها أقل تكلفة و متطلبات تكنولوجية ، و أكثر كفاءة ، و أسهل تخزينا ، حيث يمكننا تخزين الماء الحار في حاويات معزولة حراريا بدل تخزين الكهرباء في بطاريات ...

المشكل أننا نحتاج لمساحات كبيرة لإنتاج كهرباء معقولة ، و يتجه التفكير نحو استغلال الصحاري الشاسعة ذات الشمس الساطعة أغلب أيام السنة لإنجاح مشاريع عملاقة في هذا الباب ، أحد هذه المشاريع و هو الأكبر عالميا شرع في تنفيذه في الصحراء المغربية ...

السؤال هو : هل يمكننا في مساحة ضيقة كسطح منزل أو حديقة إنتاج كهرباء تغذي احتاجات بيت كامل ؟ أكيد أن أولى التجارب ستمكنك أخي الفاضل من الإجابة عن هذا السؤال .

أخي الفاضل ، أنت تلامس الآن مشكلا من أكبر مشاكل البشرية و تضع يدك على مفتاح من أهم مفاتيح الطاقة البديلة ، و عندما تتمكن بإذن الله من صياغة نظام ينتج كهرباء كافية لتغذية بيت كامل من الكهرباء ستكون قد حققت إنجازا تاريخيا ( بدون مبالغة ) ، فأهمية هذه التقنية كما أسلفت في بساطتها و عدم تطلبها لإمكانيات تكنولوجية كبيرة .

أتمنى لك التوفيق .

[silk-rabta]

شكرا للكلام الطيب يا باشمهندس ابو معاذ, والذي اعطاني حماساً اضعاف ما كان عندي, وسوف اجيب على تساؤلاتك ببساطة لان هذا النظام مطلبق بشكلة عالمياً على نطاق واسع, ومؤخرا بدأ تطبيقة على نطاق منزلي وقد اكرمني الله بالوصول الي معظم ما نحتاج من تصميمات وتجارب عملية مع قياس المخرجات وتوثيقها, وكشرح بسيط لاهم استفساراتك وهو هل يصلح النظام لامداد منزل كامل من الاحتياج من الكهرباء؟ هناك صورتين اساسيتين من انتاج البخار من الشمس الاولي باستخدام مرايا مقعرة حيث تسلط الحرارة المجمعة على مواسير بها الماء مباشرة والثانية باستخدام مرايا عادية مع تسليطها على برج تبخير وهذه التقنية تلزمها مساحة كبيرة اما الاولي - وهي محور اهتمامنا هنا - تحتاج مساحة اقل , كما ان هذه المحطات توصل درجة البخار الي 500 درجة مؤوية على الاقل ونحن لسنا بحاجة الي كل هذه الحرارة, يكفينا درجة حرارة غليان المياة وتحويلها الي بخار مع الضغط المتولد من العملية, هذا ما نحتاج الية ولو مبدئيا
ما نحن بصددة هو تجميع وتطبيق تجارب تمت بالفعل بالتالي نحن تصيغ كيف نفعل ما فعلوة بامكانياتنا وكيف لكل فرد في مجتمعنا يمكنه تطبيق النظام ونفتح باب التطوير والافكار والتجارب الموثقة والمقاسة النتائج وارجوا من حضرتك ومن السادة المشرفون تثبيت الموضوع لتعم الفكرة وسأقوم بعرض كل مكون في المشروع بمنتهى التفصيل بالاضافة الي الصور والفيديو سواء الاجنبي او العربي او الذي اصنعة او يصنعة الاعضاء بانفسهم
ارجوا ان نكتشف مع الوقت ان عدم العلم بكيفية تطبيق هذا النظام هي العائق الوحيد لتطبيقة في وطنا العربي الحبيب
انا بحاول احمل صور من جهازي ولكن مش عارف
سامح احمد

[silk-rabta]

مرفق بعض الصور التي تظهر ما نحن بصددة ولكن على النطاق المنزلي الصغير
عرض لانظمة توليد البخار من حرارة الشمس, بالنسبة لنا, نظام الدش او نظام المرايات المقعرة هو الممكن تطبيقة, اما نظام البرج غير محبز بالمرة لغلو قيمته وضرورة ارتباطة بميكانزم لتوجية المرايات دائما في اتجاة اشعة الشمس:

وضع الماسورة في نقطة التقاء الاشعة اعلى المرايا:

رسم توضيحي:

رسم توضيحي لنظام الدش , مرآة مقعرة على شكل طبق:

صورة من الواقع:

وسنشرح ما هي انسب طريقة لتوليد البخار علما بان استخدام ايا من الطريقتين مرتبط بمدى توافر المساحة لدي منفذ النظام ومدى القدرة الكهربية التي يريد انتاجها

[بصرةالعراق]

.


.. تحية أحترام و تقدير للجميع

.. لقد بدأت بهذا الموضوع قبل عدة سنين طويلة مضت
..
.. و لكن لأسباب صحية لم أستطع اكمال بناء هذا المشروع.
..
.. الفكرة تعتمد على أستعمال الستيلايت دش و مرآة لتركيز و لعكس أشعة الشمس .
..
.. للتوضيح و للفائدة أرفق أحدى الصور الرئيسية ..
.
.
http://www.gulfup.com/?JlDEc0
.
.
..أتمنى الخير و التوفيق للجميع
.
.. و دمتم سالمين .
.
.. بصرة العراق

[s.sultan]

بسم الله الرحمن الرحيم

تحية احترام واسعدالله اوقاتكم


رجعتمونا عشرات السنين حيث كان للعراق مشروع مع اليمن
في اوائل التسعينات من هذا النوع عباره عن دشات3.2 متر
معززه بغرفه حراريه كصوره الاخ الفاضلsilk-rabta(اقريبا)


ومثل مخطط الاخ الفاضل بصرة العراق( تقريبا)



حيث تم تنفيذ بعض الوحدات ونصبت في ( حسب ذاكرتي) بين المخا والحديده
ونجحت بامتياز ولكن الحرب بين الشمال والجنوب ضيعت المشروع ( عام1994)؟؟

كافيه لتوليد 3-5 كيلو واط سوف ابحث عن الاوليات وان شاء الله اجدها
