السلام عليكم ورحمة الله وبركاته

مساكم الله بالخير جميعاً ..


سؤال يتعلق بـ IC555 Timer ..





من المعلوم ان المكثف الموصل بالتايمر يشحن حتى يصل ل 2/3 من قيمة Vcc
بعدها يبدا التفريغ حتى يصل الجهد على المكثف 1/3 من قيمة ال Vcc

لغرض ما احتجت أن يستمر التفريغ حتى يصل الجهد على المكثف 0 .. أي : تفريغ كامل ..

بحثت عن هذا الموضوع وجدت طريقة لفعل هذا الشي ..

وهي توصيل Diode بين طرف Control Voltage وطرف Output الخاصه ب التايمر 555




اريد تفسير علمي مالسبب اللي جعل التفريغ يستمر حتى 0 بعد اضافة الدايود ..


وكل الشكر والتقدير لكم

[احمد115]

المشاركة الأصلية كتبت بواسطة almallawi

السلام عليكم ورحمة الله وبركاته

مساكم الله بالخير جميعاً ..


سؤال يتعلق بـ IC555 Timer ..





من المعلوم ان المكثف الموصل بالتايمر يشحن حتى يصل ل 2/3 من قيمة Vcc
بعدها يبدا التفريغ حتى يصل الجهد على المكثف 1/3 من قيمة ال Vcc

لغرض ما احتجت أن يستمر التفريغ حتى يصل الجهد على المكثف 0 .. أي : تفريغ كامل ..

بحثت عن هذا الموضوع وجدت طريقة لفعل هذا الشي ..

وهي توصيل Diode بين طرف Control Voltage وطرف Output الخاصه ب التايمر 555




اريد تفسير علمي مالسبب اللي جعل التفريغ يستمر حتى 0 بعد اضافة الدايود ..


وكل الشكر والتقدير لكم

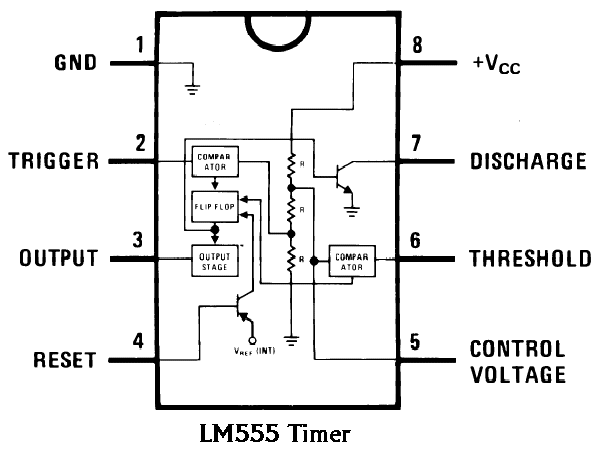

السبب كما هو واضح فى الصورة انه عندما قمت بربط النقطة 5 مع الخرج 3 كانك ربطت مدخل المقارن السفلى ايضا بالنقطة 3 وهذا المدخل الذى يحدد توقف التفريغ عندما يصل الجهد على المكثف 1/3 جهد البطارية

وهنا يجب ان نلاحظ انه اثناء التفريغ تكون النقطة 3 مرتبطة بسالب البطارية لان الترانزستور التى هى عليه يكون شغال
وعليه يكون المدخل السالب صفر مما يسمح للمكثف بالتفريغ حتى الجهد صفر اى يفرغ شحنته تماما
