[حمو حشيش]

السلام عليكم ورحمة وبركاتة احبائى الكرام بمنتدانا العظيم

يسعد صباحكم جميعــــــــــــــا

اتا منفذ 2 مبرمجة ممورى للتلفزيون تنفيذا صحيحا ودقيقا وعندما
اقوم بتنصيب لملف وبعد الانتهاء منه اجد
كاننى لم اقوم بشىء نهائيا

ورابط المبرمجنان الاتى بعد

الاولى

http://www.qariya.com/vb/showthread....C7%C8%D1%E6%E3

الثانية
http://www.4shared.com/photo/HnfzHmjhba/__online.html

لى استفسار غاية فى الاهمية يمكن يكون هو المسبب
فى عدم عمل المبرمجتان


الا وهو
=====
1 - اولا انا منفذ المبرمجة على سوكت من 9 اطراف
والموجود بالريسفير ات

2 - بيانا الاطراف للسوكت هى بنفس هذة الصورة

http://www.4shared.com/photo/gp0B7kQTba/hhBGp.html

3 - المفروض ان الطرف رقم 3 بهذا السوكت بالصورة المرسلة
للسوكت يكون به 5 فولت من الكوم بالكمبيوتر ولكننى
لاوجود له نهائيا

4 - وقمت بقياس الوصلة التى بين الكمبيوتر والمبرمجة

خارج الكمبيوتر نهائيا
فوجدت القياسات للوصلة كالاتى بعد من الجهتين مع بعضهم

الطرف 1 مع الطرف 1 وطبعا لايتصل بالمبرمجة
الطرف 2 مع الطرف 3 وطبعا لايتصل بالمبرمجة
الطرف 3 مع الطرف 2
الطرف 4 مع الطرف 4
الطرف 5 مع الطرف 5
الطرف 6 مع الطرف 6 وطبعا لايتصل بالمبرمجة
الطرف 7 مع الطرف 7
الطرف 8 مع الطرف 8
الطرف 9 مع الطرف 9 وطبعا لايتصل بالمبرمجة
فهل قاسياتها سليمة بهذه اعلاه

وطبعا الاختلاف فى الطرفين 2 ، 3 بمعنى 2 واصلة
مع 3 و 3 مع 2 بنفس الوصلة

مع اننى اقوم بالتحديث بها للريسفرات وتعمل بحالة ممتازة
بتحديث الريسفيرات


ثانيا الفولت االذى ياتى من الكمبيوتر اجده المفروض
المسمارين الواصلين بارضى الكمبيوتر اجدهم
موجب وبالتالى الــ5 فولت الواصلة من الكمبيوتر
تأتى سالبه والموجب مع الاضى للمسارين الذين
نقوم بربطهم بالكمبيوتر والمبرمجة من الجهه الثانيه
فهل الفولت ياتى من الكمبيوتر سالب

منتظركم يااحبائى الكرام

وانا سهران لان لدى جهاز اريد ان اشحن ايسى ممورى له
وسوف انتظركم

اخوكم دوما // حمو حشيش ( ابواسلام )

[ناصراحمد2]

السلام عليكم ورحمة الله وبركاتة
اهلا ومرحبا اخى ابو اسلام

اولا اليك هذة الصورة

وهى توضح الترتيب الرقمى للسيريال بورت

على نفس هذا الترتيب من المفترض ان السوكت الخاص بالمبرمجة عندك
يجب ان يكون صورة معكوسة من نفس هذة الصورة
كانك تضع صورة امام المراة
==============================
اعتقد ان المشكلة عندك هى بسبب الكابل
ويوجد فرق بين سوفتوير الريسيفرات وبين التصميم الذى تم وضعة للمبرمجات
واعتقد ان الحل الوحيد هو قطع الكابل من المنتصف او اى جزء واعادة ترتيب الطرفين 2و3

او تقوم بنقل المقاومة ال 2K2 وتوصلها للطرف 2 فى الكابل عندك
هذا على اساسا ان الطرف رقم 2 لديك متصل بالطرق 3 بالجهاز




اتمنى انى اكون افدتك
وتمنياتى لك بالتوفيق ان شاء الله

ملحوظة :
ياريت بلاش الكتابة باللون الاخضر لانة متعب جدا للعين

[حمو حشيش]

السلام عليكم ورحمة وبركاتة

حبيب قلبى المهندس / ناصراحمد2

يسعد مساكم ياحبيب قلبى الغالى

وهذا رابط البرنامج الذى استخدمه

http://www.4shared.com/file/H0yjrDWs...0.html000.html

وقد تم تنفيذ مبرمجتين وهما

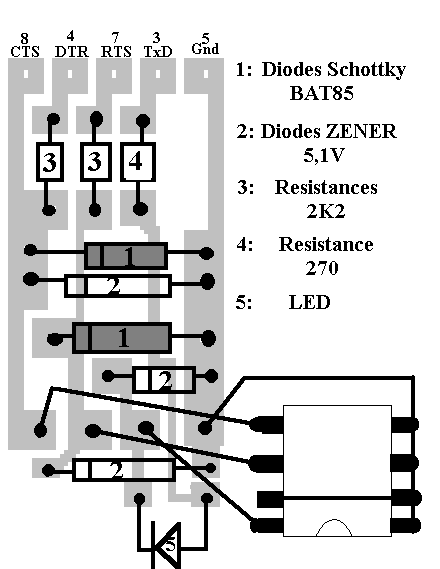

المبرمجة الاولى التى نفذتها

http://www.4shared.com/photo/0rvJwQgKba/___.html

+ المبرمجة الثانية التى نفذتها

http://www.4shared.com/photo/IHWIVGwkba/___.html

والسوكت المستخدم مثل الذى تكرمت به على نفسه تماما

http://www.noktaendustriyel.com/eng/...232_pinout.gif

والوصلة المستخدمة هى التى تعمل على تحديث

ريسيفر وتسمى وصلة التوب فيلد وصلة فورتك 9800

بلس وهى بنفس الموجودة لدى فعلا

وبفحص اطرافها من الجهتين وهى منزوعه من الكمبيوتر

وطبعا هما نتايتين فى بداية السلك ونهايته وجد قياس

الاطراف مع بعضهم وجد الاتى بعد

1 ــــ 1
2ـ ـــــ 3
3 ــــــ 2
4 ـــــ 4
5 ـــــ 5
6 ـــــ 6
7 ـــــ 7
8 ـــــ 8
9 ــــ 9

وعند فحص الفولت الخرج وجدت الاتى بعد

1 - االطرف الارضى الموجود به المسمارين لتثبيت السكوت

بالكمبيوتر يقيس موجب + الاطراف 2 ، 4 ، 7 بيقيسو موجب

2 - وجدت السالب الاطراف

الباقية وهى 1 ، 3 ، 5 ، 6 ، 8 ، 9

ومع ذلك الليدات الثلاثة بالمبرمجة تضىء واجدها تحس

عندما اقرا او انسخ ملف ابروم

فهل قياساتى سليمة ام خطأ لان الارضى العام بيقيس موجب

وده اللى محيرنى

منتظركم ياغالى

[ناصراحمد2]

السلام عليكم ورحمة الله وبركاتة
كيف حالك اخى ابو اسلام ان شاء الله تكون بخير

=====================
ردك السابق كلة تمام وعلى عينى وراسى

لكن المشكلة واضحة جدا جدا
وهى ان الطرفين 2 و3 فى الكابلات الجاهزة هى معكوسة
ومصمم المبرمجة المقصودة هنا لم يكن يصمم المبرمجة على هذا الكابل
والا لكان عكس الاطراف فى الرسم
اما بخصوص ان الليدات تضىء
فهذا شىء طبيعى لان باقى توصيلات الكابل سليمة
اما الانعكاس فهو فى الطرف الخاص ب TX وهذا الطرف هو خاص بارسال البيانات
من الكومبيوتر الى المبرمجة .
ولذلك فانك تشعر بان كل شىء مظبوط والليدات تضىء
ولكن اختلاف الطرف لا يجعل الكومبيوتر يرسل اى اشارة داتا الى المبرمجة .
ولذلك نعود الى ردى السابق
اما ان تقطع الكابل وتعدل اطرافة
او ان تذهب للمبرمجة وتنقل مكان المقاومة ال 2K2 الى الطرف الاخر
لا اتذكر عموما لو كانت فى الطرف 2 انقلها الى الطرف 3 والعكس طبعا


تمنياتى لك بالتوفيق ان شاء الله

[حمو حشيش]

اقتباس المشاركة الأصلية كتبت بواسطة ناصراحمد2 السلام عليكم ورحمة الله وبركاتة كيف حالك اخى ابو اسلام ان شاء الله تكون بخير ===================== ردك السابق كلة تمام وعلى عينى وراسى لكن المشكلة واضحة جدا جدا وهى ان الطرفين 2 و3 فى الكابلات الجاهزة هى معكوسة ومصمم المبرمجة المقصودة هنا لم يكن يصمم المبرمجة على هذا الكابل والا لكان عكس الاطراف فى الرسم اما بخصوص ان الليدات تضىء فهذا شىء طبيعى لان باقى توصيلات الكابل سليمة اما الانعكاس فهو فى الطرف الخاص ب TX وهذا الطرف هو خاص بارسال البيانات من الكومبيوتر الى المبرمجة . ولذلك فانك تشعر بان كل شىء مظبوط والليدات تضىء ولكن اختلاف الطرف لا يجعل الكومبيوتر يرسل اى اشارة داتا الى المبرمجة . ولذلك نعود الى ردى السابق اما ان تقطع الكابل وتعدل اطرافة او ان تذهب للمبرمجة وتنقل مكان المقاومة ال 2K2 الى الطرف الاخر لا اتذكر عموما لو كانت فى الطرف 2 انقلها الى الطرف 3 والعكس طبعا تمنياتى لك بالتوفيق ان شاء الله

السلام عليكم ورحمة وبركاتة حبيب قلبى

المهندس / ناصراحمد2

يسعد مساكم يارب تكون بالف خير

حبيب قلبى بالفعل انا نقلت المقاومة 2.2k للطرف 2

وهو هنا استقبال البيانات من الجهاز الى المبرمجة

ولى سؤال اخير حتى انتهى من هذا الموضوع الا وهو

هل قمت بفحص الفولتيات التى تخرج من الكمبيوتر

لاننى اجد الارضى العام اللى به المسامرين لتثبيت الكابل

بالكمبيوتر ومعها يقيس موجب ومعة الاطراف 2 ، 4 ، 7

اما الارضى فاجد الاطراف هى 1 ، 3 ، 5 ، 6 ، 8 ، 9

الرجاء من حضرتك تقيس الاطراف عندك الخارجة

من الكمبيوتر للمبرمجة وتشوف هل انا قياسى

صحيح ام لا

لان المفرض الطرف 8 يكون موجب وكذلك الطرف 5 ، 6

حيث ايسى الممورى لابد من تغذية هذة الاطراف

بفولت موجب

اعتزر على الاسئلة الكثيرة

منتظر ردكم ياحبيب قلبى

مع تمنياتى لكم بدوام التوفيق والابداع

اخوكم // حمو حشيش ( ابواسلام )

[ناصراحمد2]

اقتباس المشاركة الأصلية كتبت بواسطة حمو حشيش السلام عليكم ورحمة وبركاتة حبيب قلبى المهندس / ناصراحمد2 يسعد مساكم يارب تكون بالف خير حبيب قلبى بالفعل انا نقلت المقاومة 2.2k للطرف 2 وهو هنا استقبال البيانات من الجهاز الى المبرمجة ولى سؤال اخير حتى انتهى من هذا الموضوع الا وهو هل قمت بفحص الفولتيات التى تخرج من الكمبيوتر لاننى اجد الارضى العام اللى به المسامرين لتثبيت الكابل بالكمبيوتر ومعها يقيس موجب ومعة الاطراف 2 ، 4 ، 7 اما الارضى فاجد الاطراف هى 1 ، 3 ، 5 ، 6 ، 8 ، 9 الرجاء من حضرتك تقيس الاطراف عندك الخارجة من الكمبيوتر للمبرمجة وتشوف هل انا قياسى صحيح ام لا لان المفرض الطرف 8 يكون موجب وكذلك الطرف 5 ، 6 حيث ايسى الممورى لابد من تغذية هذة الاطراف بفولت موجب اعتزر على الاسئلة الكثيرة منتظر ردكم ياحبيب قلبى مع تمنياتى لكم بدوام التوفيق والابداع اخوكم // حمو حشيش ( ابواسلام )

السلام عليكم ورحمة الله وبركاتة
حضرتك ذكرت انك قمت بتغيير مكان المقاومة
ولم توضح هل المبرمجة اشتغلت معك ام لا ؟؟؟؟
===============
للاسف انا لم انفذ هذة المبرمجة من قبل
وجهازى ليس بة سيريال بورت
===============
واخشى ان يكون تجاربك على لاب توب وليس جهاز عادى دسك توب .
السبب : لان اغلب المبرمجات (الخاصة بالمتحكمات )لا تعمل على اللاب توب
===============
عموما اذا كان
لم تعمل المبرمجة حتى الان وتستخدم كومبيوتر عادى
فانصح بان تجرب على جهاز اخر وان لم تاتى بنتيجة يمكنك مراسلة
صاحب الموضوع الاساسى لعل وعسى يكون هناك اى خطا فى اى شىء
==============
ولا تنسى ان تبلغنا بالنتائج للفائدة العامة
تمنياتى لك بالتوفيق ان شاء الله
