مشكلة في شاشة lcd 16*2
|
| اعلانات |
|
|||||
|
انا اسف يا جماعة ------------------- بعد عدة محاولات ظهر لى حاحة تانية غير الموجودة فى اول الموضوع وهوة انو الشاشة اعطتني اضاءة ولكن السطر التاني من الشاشة ممسوح تمام بمعني لا يوجد اى شي بة ولا حتي اماكن الحروف فاضية واول سطر موجود البكسلات الخاصة بكل حرف لاكن البرنامج لا ينفذ بمعني انو الشاشة ما بتعرضتش البرنامج المطلوب ------- تلخيص المشكلة الشاشة بتنور / السطر الاول ظاهر فية بكسلات فقط السطر الثاني مختفي منو بكسلات الشاشة لا تعرض البرنامج الموجود على pic -------------- ملحوظة البرنامج شغال تمام على البروتوس هل المشكلة دي فى الشاشة ولا برنامج الميكرو ؟ ولا فين ؟ شكل الشاشة عند توصيل الدايرة
التعديل الأخير تم بواسطة : mtm4song بتاريخ 31-01-2014 الساعة 08:10 AM |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
طالما هو عمل على البروتيس إذن توجد عندك مشكله في الإلغاء أمر مهم وهو بالتأكيد لا يتأثر في برنامج البروتيس مثلا التحكم بشده الإضاءة الشاشة وكتابه وكذلك كرستاله ياريت ترفق الصوره لمخطط الدائرة لتأكد من مشكله حاول تتأكد من توصيلات دائرتك بشكل جيد |
|
||||||
|
حمل مخطط البرمجة ولاحظ توصيلات للشاشه http://www.mikroe.com/easypic/ بالموقع ملف اسمه http://www.mikroe.com/downloads/get/...atic_v104c.pdf |
|
|||||
|

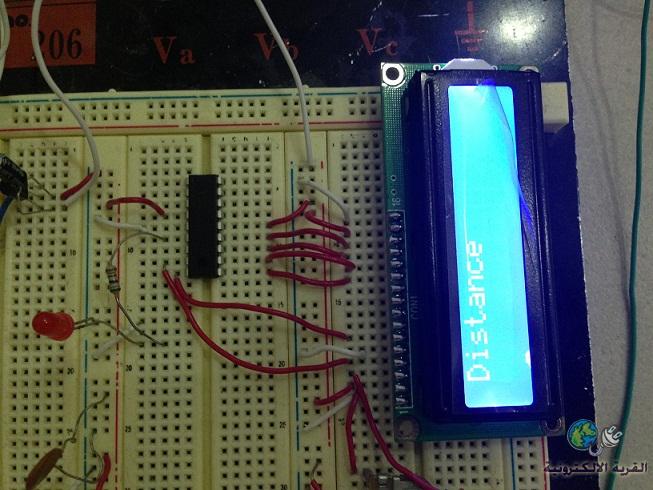

الصورة الى انا بعتها دي لتوضيح المشكلة لاكن مش هيا دي الى انا وصلتها -------------- الصورة الى انا وصلتها عملتها على بروتوس في ملحوظة بسيطة انو انا وصلت مقاومة 300 اوم على الطرف 15 والطرف 16 مع الارضي ----------- جربت الدايرة مع pic ومع avr و لوحدها مع تغذية 5 فولت السطر الاول فقط هوة الى بيظهر ؟
|
|
||||||
|
|
|
||||||
|
|
|
|||||
|
|
